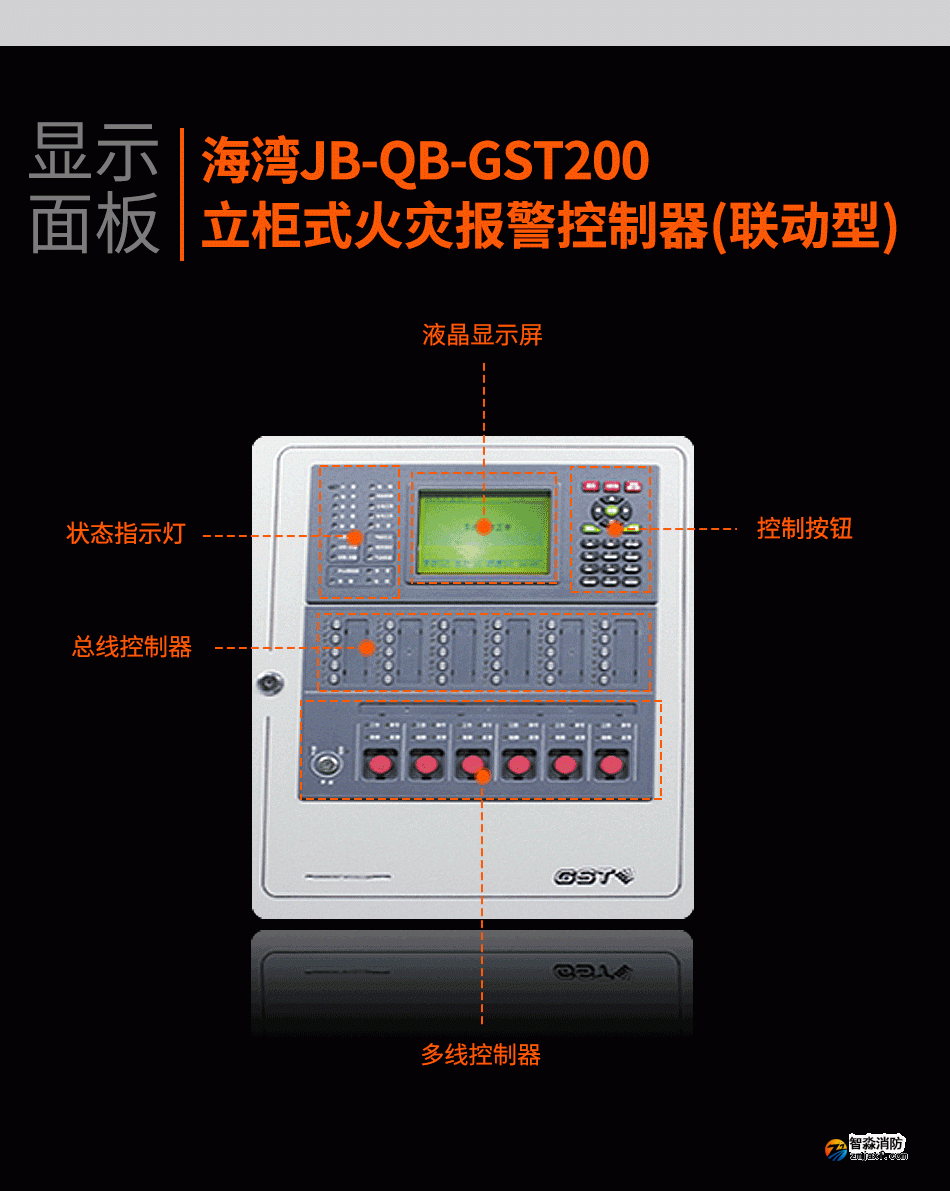

海湾JB-QB-GST200立柜式火灾报警控制器(联动型)

三、海湾JB-QB-GST200立柜式火灾报警控制器(联动型)结构特征、安装与布线：

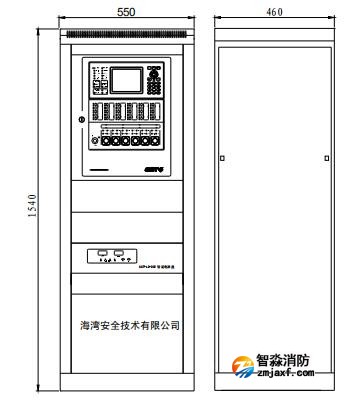

　　海湾JB-QB-GST200火灾报警控制器(联动型)可采用柜式安装，空间尺寸为12U，外形尺寸示意图如图所示

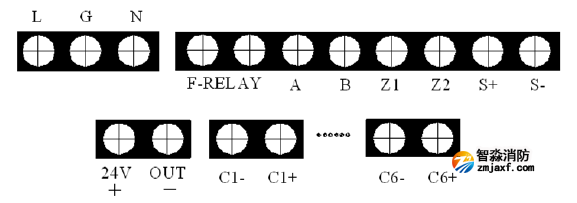

本控制器外部接线端子如下图：

　　其中：

　　L、G、N：交流220V接线端子及交流接地端子；

　　F-RELAY：故障输出端子，当主板上NC短接时，为常闭无源输出；当NO短接时，为常开无源输出；

　　A、B：连接火灾显示盘的通讯总线端子；

　　S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为常开无源输出；当主板XS8上2、3脚和5、6脚接短路环时，为带检线功能有源输出，终端需要接0.25W的4.7kΩ电阻，输出时有DC24V/0.15A的电源输出；

　　Z1、Z2：无极性信号二总线端子；

　　24VIN(+、-)：外部DC24V输入端子，可为辅助电源输出提供电源；

　　24VOUT(+、-)：辅助电源输出端子，可为外部设备提供DC24V电源，当采用内部DC24V供电时，最大输出容量为DC24V/0.3A，当采用外部DC24V供电时，最大输出容量为DC24V/2A；

　　Cn+、Cn-(n=1~6)：直接控制输出端子，当采用内部DC24V供电时，输出容量为DC24V/100mA，当采用外部DC24V供电时，输出容量为DC24V/1A。带检线功能，需接0.25W4.7kΩ终端电阻，不需与GST-LD-8302C切换模块配接使用。

　　In1、In2(n=1~6)：无源反馈输入端子。带检线功能，需接0.25W4.7kΩ终端电阻。

　　布线要求：

　　a．信号二总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2

　　b．通讯总线A、B采用阻燃屏蔽双绞线，截面积≥1.0mm2

　　c．多线制控制点外接线CN+、CN-、In1、In2采用BV铜芯导线，截面积≥1.0mm2

　　d．电源线采用阻燃BV线，截面积≥2.5mm2
