关于消防的串联和并联

文章来源:www.gsthwxf.com作者:海湾消防公司人气:195日期:2025-02-07 09:58:23

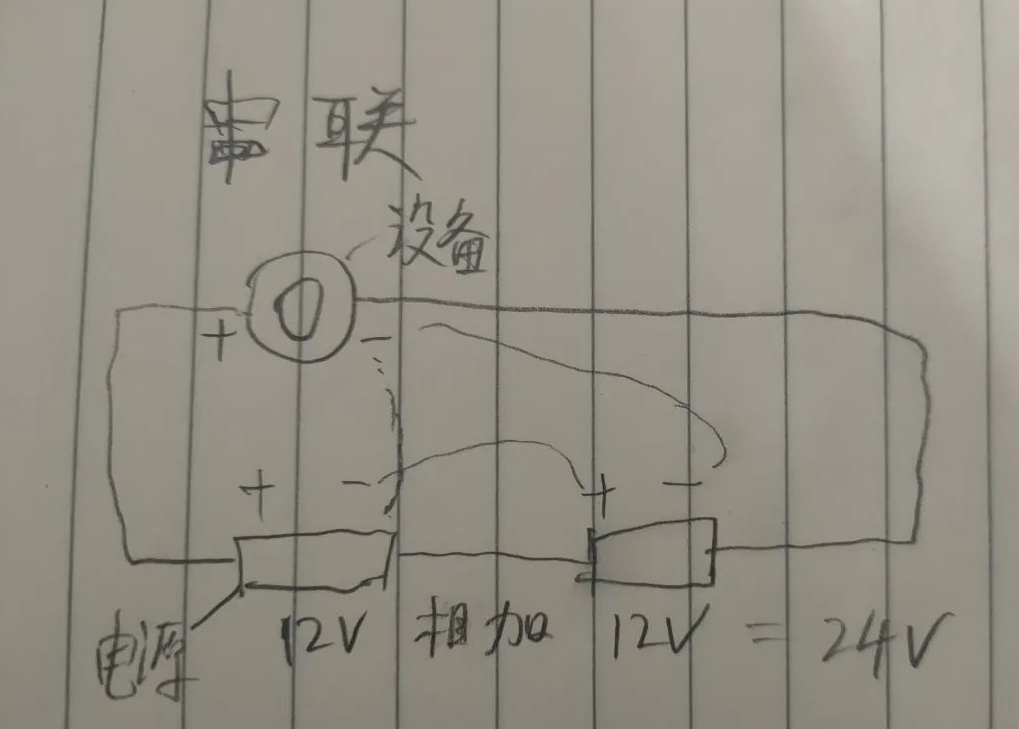

一、串联接法:手牵手的紧密“小队伍”
1、串联实例
想象过年时挂的那种小彩灯,一个接着一个,这就是串联的感觉。

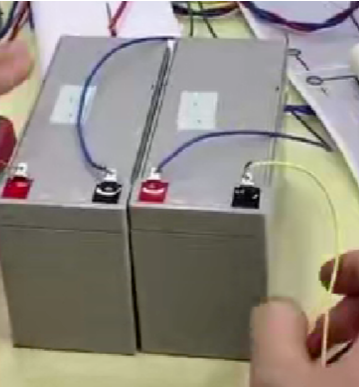

咱们拿电池连接小灯泡来讲,准备好两个小灯泡、两节电池、一些导线和灯座。

开始连接啦,先把第一个小灯泡的接线柱和一节电池的正极用导线连起来,就像小朋友拉起了手。

接着从这节电池的负极引出导线,连到第二个小灯泡的接线柱。

再把第二个小灯泡的另一个接线柱连到另一节电池的正极,最后把剩下那节电池的负极连到灯座上,这样就形成了完整的电路。



这时电流就像沿着一条固定的小道跑,从电池正极出发,依次经过两个小灯泡,再回到负极。

要是其中一个小灯泡坏了,这条“小道”就断了,所有灯泡都不亮咯。这就是串联,一个出问题,整个线路都受影响 。


2、消防设施中的串联

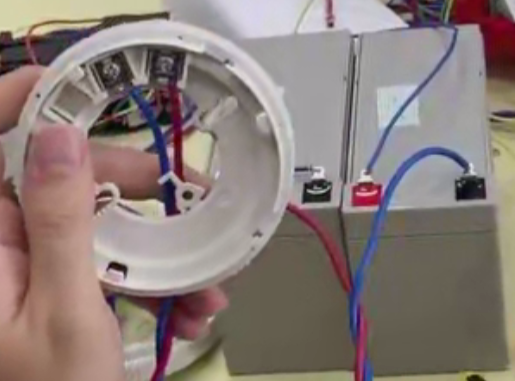

烟感探测器串联:在消防系统里,烟感探测器串联起来就和刚才的小彩灯一个道理。


小灯泡为例(其它设备也是如此)

把第一个烟感探测器的输出信号线,接到下一个烟感探测器的输入端口,就这样一个接一个,连成一条长长的线,最后连到火灾报警控制器上。

要是其中一个烟感探测器出故障了,就好比小彩灯串里有个灯泡坏了,整个串联线路的信号传输就会受到影响,后面探测器的信号就没法正常传给控制器啦。

声光警报器串联:把第一个声光警报器的控制信号输入端,和火灾报警控制器的输出端相连。

然后从第一个声光警报器的信号输出端引出线,连到第二个声光警报器的信号输入端,就这样依次连接。

当火灾发生,报警信号就像接力一样,按顺序逐个触发声光警报器。

但只要有一个声光警报器出故障,后面的就可能没办法正常工作,发不出警报声了。

二、并联接法:各自独立的“小能手”

1、并联实例
还是想想家里的灯,客厅灯和卧室灯能各自开关,互不干扰,这就是并联的效果。



给小灯泡并联接线时,先把两节电池的正负极分别连在一起,组成一个“强力”电池组。

接着从电池组正极引出两根导线,分别连到两个小灯泡的一个接线柱,再从两个小灯泡的另一个接线柱分别引出导线,连到电池组负极。
这样一来,电流就像有两条不同的小道可以走,从电池组正极出来后,分别通过两个小灯泡,再回到负极。

每个小灯泡都能独立从电池获取电流,就算其中一个坏了,另一个照样能亮,完全不影响。


2、消防设施中的并联

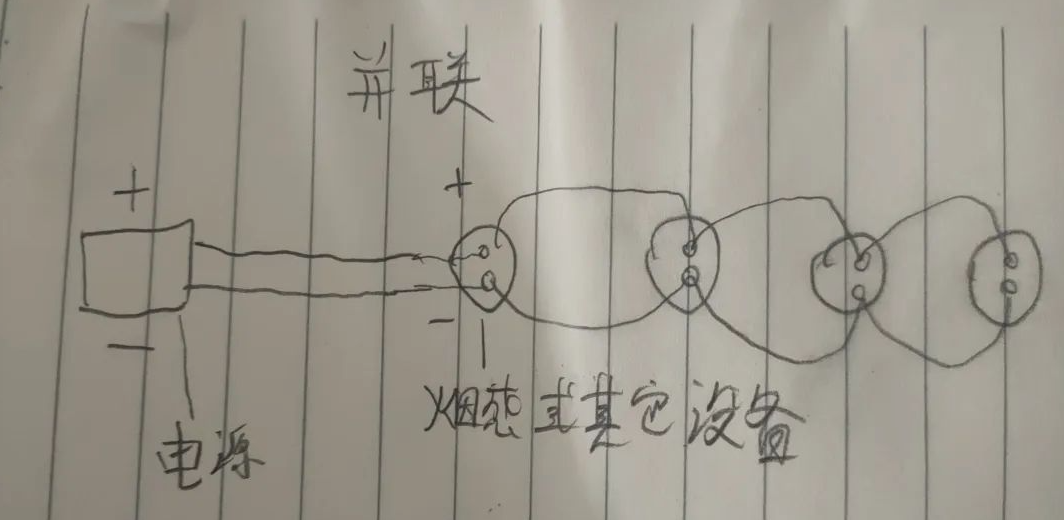

烟感探测器并联:在消防系统里,每个烟感探测器的信号线都单独连到火灾报警控制器不同的信号输入端口。


这就好比家里每个房间的灯都有自己独立的开关,每个烟感探测器都能独立向控制器发送信号。

就算有一个烟感探测器损坏了,其他探测器还是能正常工作,及时把烟雾信号传给控制器,一点不耽误事儿。
声光警报器并联也是如此,把每个声光警报器的控制信号输入端,都分别连接到火灾报警控制器的输出端。

一旦发生火灾,报警信号能同时让所有并联的声光警报器发出响亮的警报声。就算其中一个声光警报器坏了,其他的依旧能正常工作,大声提醒大家有危险。
