海湾5600信号处理单元

文章来源:www.gsthwxf.com作者:海湾消防公司人气:1959日期:2020-04-04 13:14:06

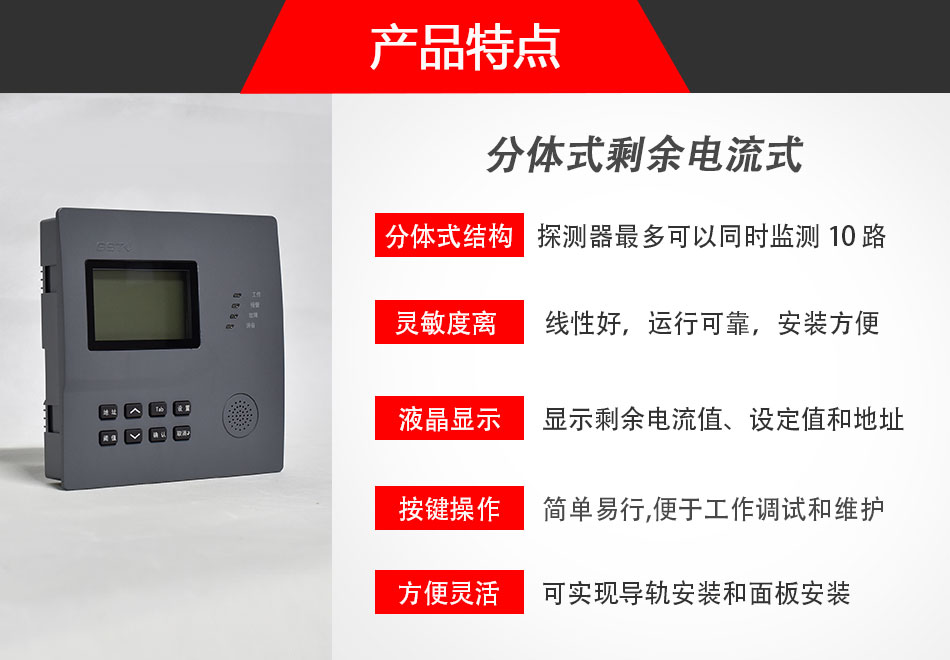

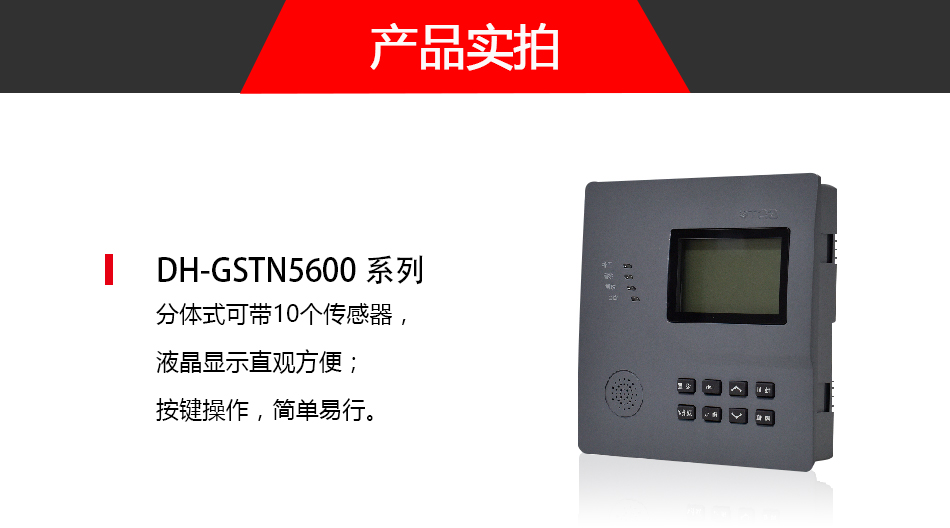

5600信号处理单元参数5600信号处理单元参数5600信号处理单元特点5600信号处理单元实拍海湾5600信号处理单元产品安装

 一、海湾DH-GSTN5600信号处理单元产品概述



  DH-GSTN5600剩余电流式电气火灾监控探测器为分体式多路探测器,由信号处理单元和外置剩余电流传感器组成,***多可以同时监测10路剩余电流传感器,是民用或一般工业建筑中电气火灾监控系统设计时经济节能的优选方案。

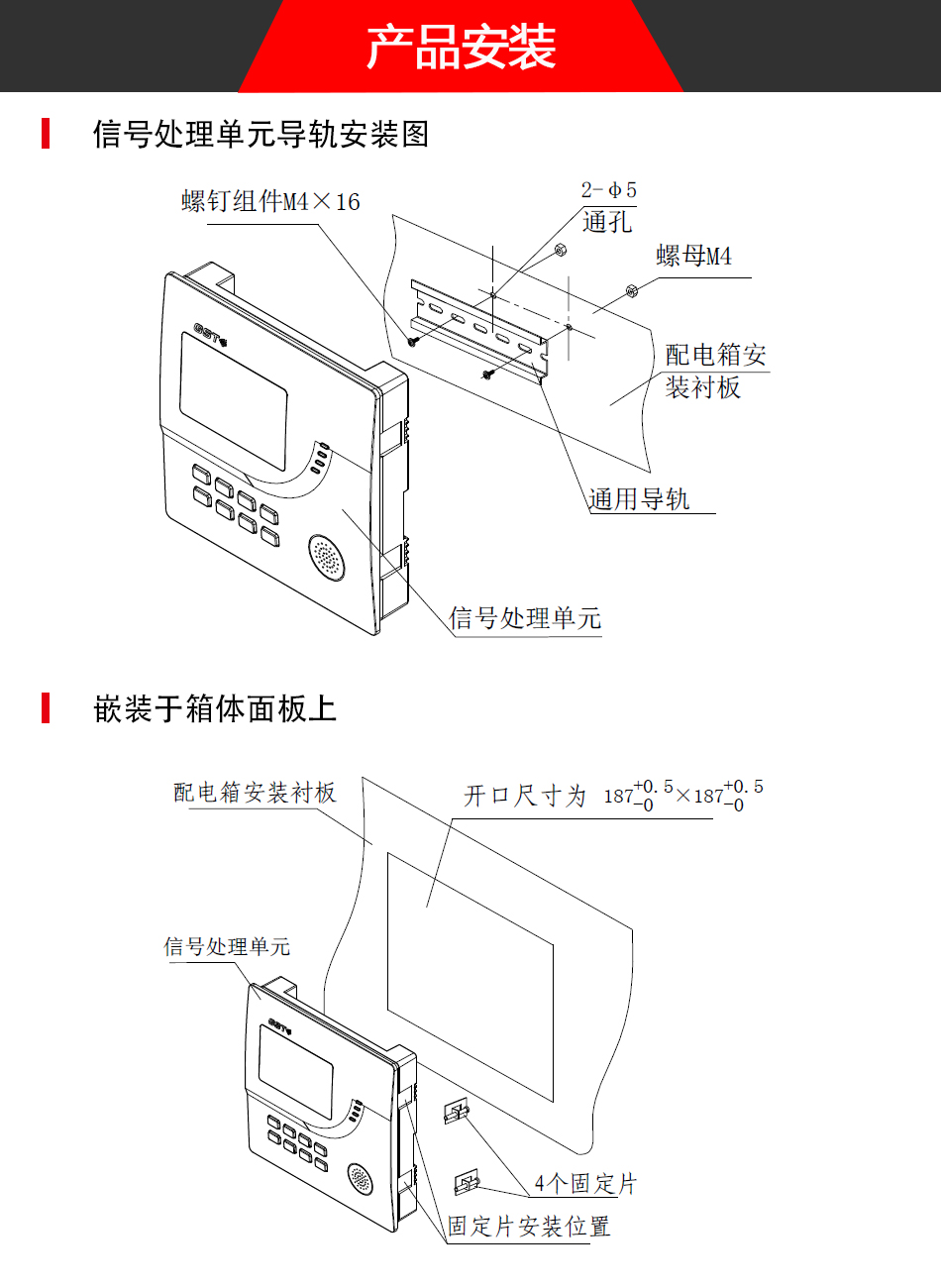

  DH-GSTN5600探测器的信号处理单元既可嵌装于配电柜和配电箱的表面,也可固定于配电柜和配电箱内的导轨上;通过二总线与海湾公司的GST-DH9000系列电气火灾监控设备等构成电气火灾监控报警系统。



  探测器信号处理单元配接的剩余电流传感器按过线电流或过线孔径分为9种规格型号,既方便用户酌情选择,同时也可提高测量的精确度。



  二、海湾DH-GSTN5600系列探测器型号与户感器参数关系表



  探测器型号 主回路额定工作电流 穿线孔径(mm) 说明



  DH-GSTN5600/3剩余电流互感器 63A 闭口、圆孔Φ31 适用电缆

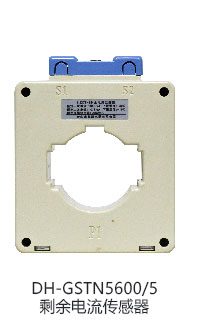

  DH-GSTN5600/5剩余电流传感器 160A 闭口、圆孔Φ50

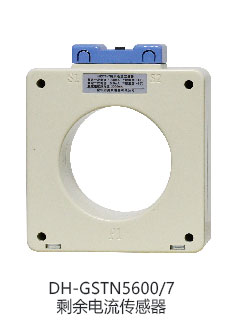

  DH-GSTN5600/7剩余电流互感器 250A 闭口、圆孔Φ73

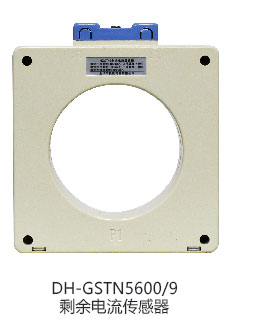

  DH-GSTN5600/9剩余电流互感器 400A 闭口、圆孔Φ93

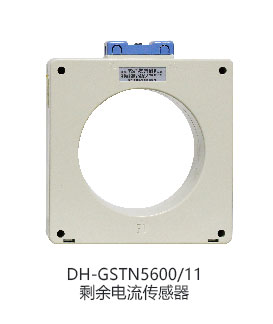

  DH-GSTN5600/11 800A 闭口、圆孔Φ112

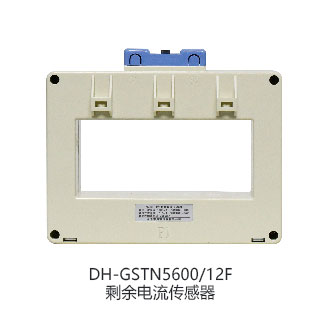

  DH-GSTN5600/12F剩余电流传感器 100A铜排 闭口、方孔128×56



  适用母排

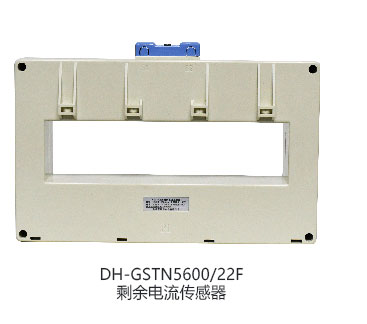

  DH-GSTN5600/22F 400A铜排 闭口、方孔223×56



  DH-GSTN5600/40F 1000A铜排 闭口、方孔402×52

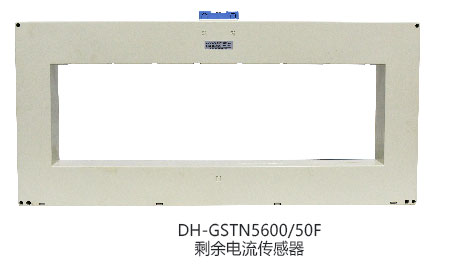

  DH-GSTN5600/50F 2000A铜排 闭口、方孔502×152


DH-GSTN5600/12F剩余电流传感器 DH-GSTN5600/12F剩余电流传感器 DH-GSTN5600/12F剩余电流传感器
DH-GSTN5600/12F剩余电流传感器 DH-GSTN5600/12F剩余电流传感器
