GST-DH9600总线隔离器
文章来源:www.gsthwxf.com作者:海湾消防公司人气:3104日期:2020-04-04 13:16:39
一、GST-DH9600总线隔离器概述
在总线制电气火灾监控系统中,往往会出现某一局部总线出现故障(例如短路)造成整个监控系统无法正常工作的情况。GST-DH9600总线隔离器的作用是,当总线发生故障时,将发生故障的总线部分与整个系统隔离开来,以保证系统的其它部分能够正常工作,同时便于确定出发生故障的总线部位。当故障部分的总线修复后,隔离器可自行恢复工作,将被隔离出去的总线部分重新纳入系统。
二、GST-DH9600总线隔离器产品规格
型号 | GST-DH9600 |
工作电压 | 总线24V |
动作电流 | 50mA(最多可接入5个编码设备) |
隔离动作确认灯 | 红色 |
使用环境 |
温度:-10℃~+50℃ 相对湿度≤95%,不结露 |
外形尺寸 | 120mm×80mm×39mm |
三、GST-DH9600总线隔离器结构与安装

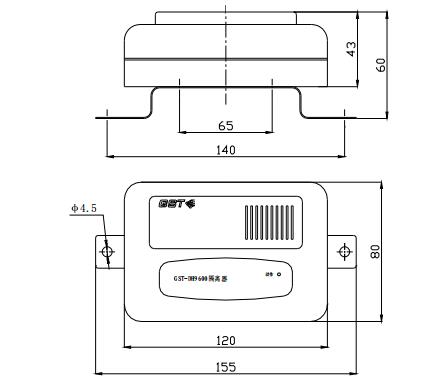

GST-DH9600总线隔离器外形示图如下图所示:
四、GST-DH9600总线隔离器接线

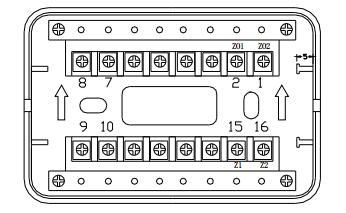

GST-DH9600总线隔离器端子示意图如下图所示:
其中:
Z1、Z2:无极性信号二总线输入端子;
ZO1、ZO2:无极性信号二总线输出端子。
GST-DH9600总线隔离器布线要求
直接与信号二总线连接,无需其它布线。可选用截面积≥1.0mm2的阻燃RVS双绞线。
