JTW-ZOF-GST9712型点型差定温火灾探测器

一、海湾JTW-ZOF-GST9712点型感温火灾探测器概述

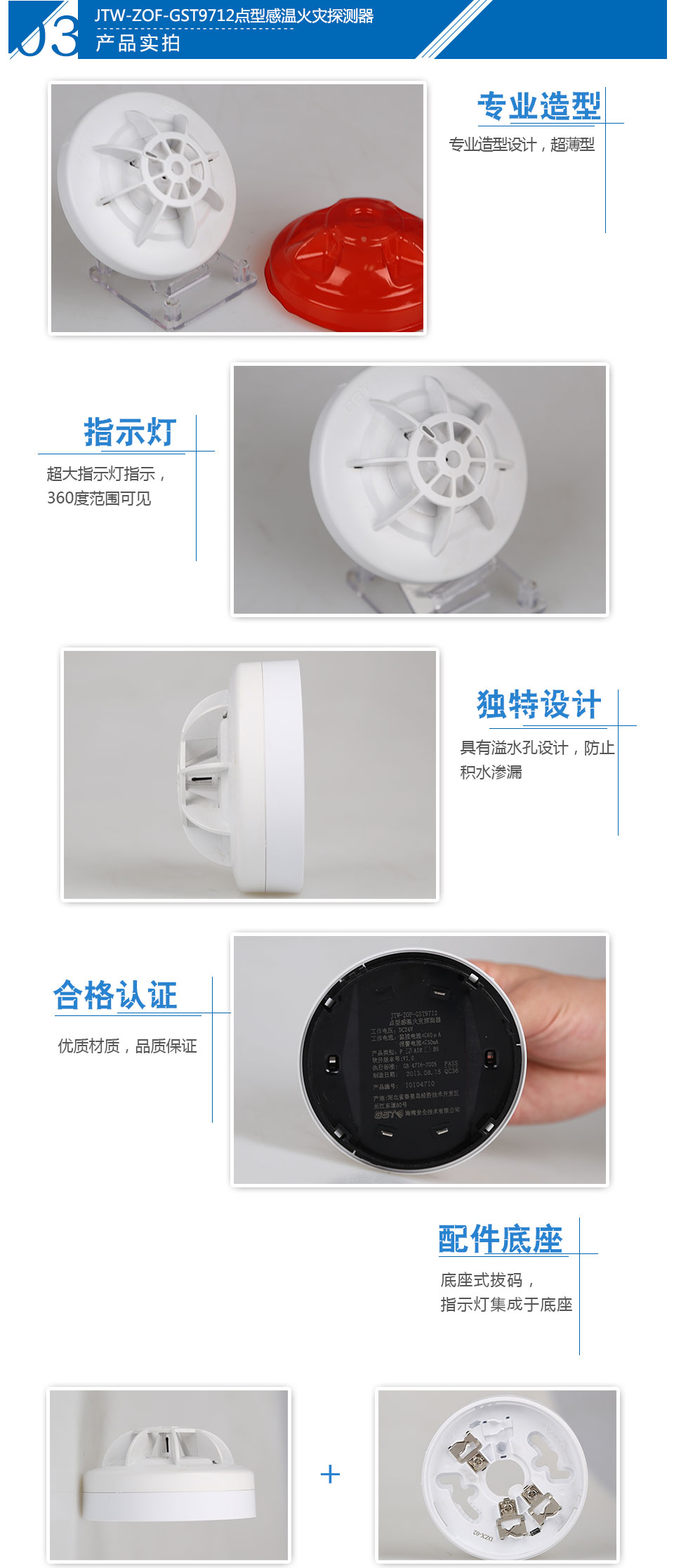

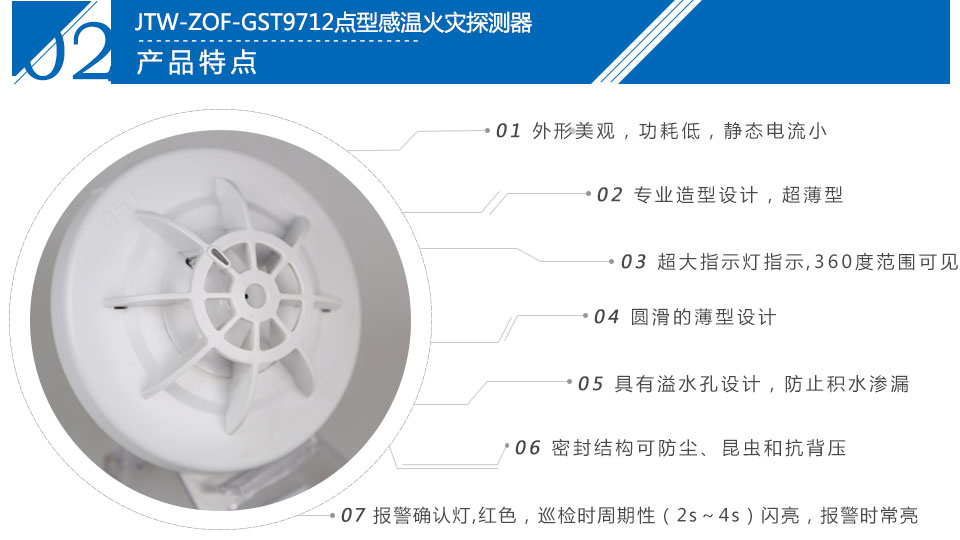

　　JTW-ZOF-GST9712点型感温火灾探测器在保留JTWB-ZCD-G1(A)型点型感温火灾探测器功能的基础上，具有以下特点。

　　（1）专业造型设计，超薄型；

　　（2）超大指示灯指示，360度范围可见；

　　（3）具有溢水孔设计，防止积水渗漏。

二、JTW-ZOF-GST9712点型感温火灾探测器技术特性

　　1.探测器类别：A1R

　　2.工作电压：DC16V～DC28V

　　3.静态电流≤60μA(注：静态时探测器可工作在DC16V～DC28V电压范围内。)

　　4.报警电流≤30mA（注：报警时电流的大小取决于控制器的限流情况，不允许直接用DC24V供电，否则探测器会因无限流电阻而烧坏。）

　　5.最大波纹电压：4V(峰峰值)报警复位：瞬间断电(5sMin，DC2.5VMax)

　　6.上电时间≤10s

　　7.报警确认灯：红色，巡检时周期性（2s～4s）闪亮，报警时常亮

　　8.使用环境：

　　温度：-10℃～+50℃

　　相对湿度≤95%，不凝露

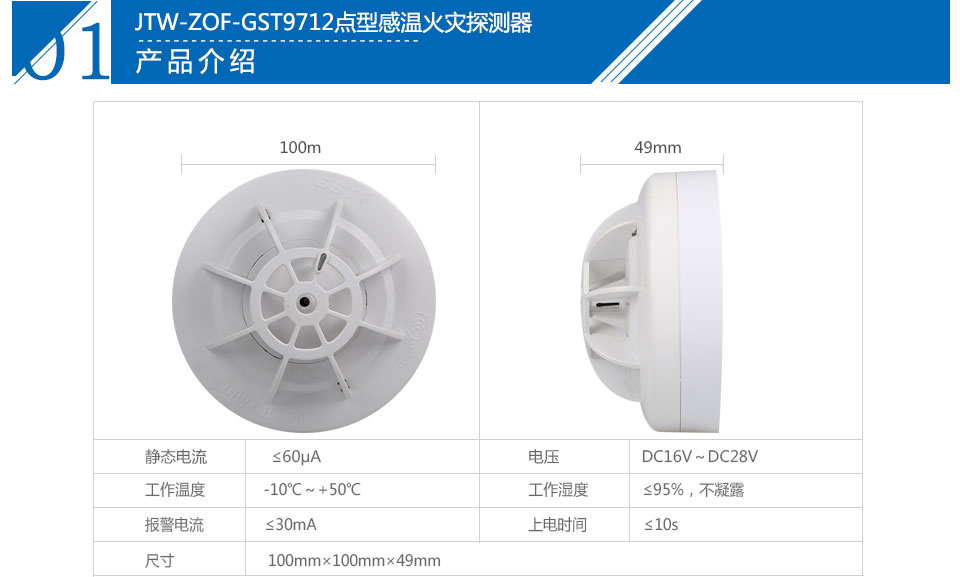

　　9.外形尺寸：直径：100mm高：49mm（带底座）

　　10.重量：约120g

　　11.安装孔距：45mm～75mm

三、JTW-ZOF-GST9712点型感温火灾探测器工作原理

　　探测器采用热敏电阻作为传感器，传感器输出信号经放大电路进行变换后输入到单片机，单片机利用智能算法进行信号处理。

　　探测器采用电流输出方式，当单片机检测到火警信号后，点亮火警指示灯，同时回路电流增大，与探测器配接的编址接口模块检测后，向火灾报警控制器发出报警信号。

四、JTW-ZOF-GST9712点型感温火灾探测器保护面积

　　当空间高度不超过8m时，保护面积为30m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。

五、JTW-ZOF-GST9712点型感温火灾探测器结构特征、安装与布线

　　外形结构与JTW-ZOM-GST9612型点型感温火灾探测器相同。

　　安装及布线方式与JTY-GF-GST9711型点型光电感烟火灾探测器相同。

　　探测器与GST-LD-8319输入模块配合应用，系统构成及接线参照GST-LD-8319输入模块。
