JTG-ZW-G1B型点型紫外火焰探测器

一、JTG-ZW-G1B点型紫外火焰探测器产品概述

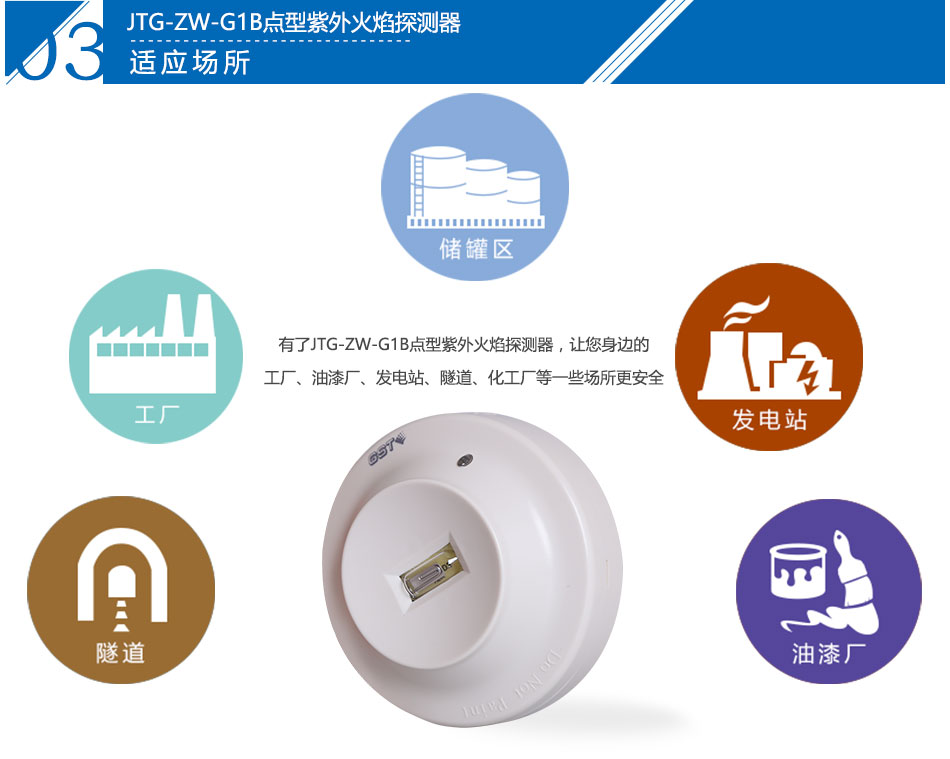

　　JTG-ZW-G1B点型紫外火焰探测器(以下简称探测器)通过探测物质燃烧所产生的紫外线来探测火灾，适用于火灾发生时易产生明火的场所，对发生火灾时有强烈的火焰辐射或无阴燃阶段的火灾以及需要对火焰作出快速反应的场所均可采用本探测器。该探测器与其他探测器配合使用，更能及时发现火灾，尽量减少损失。

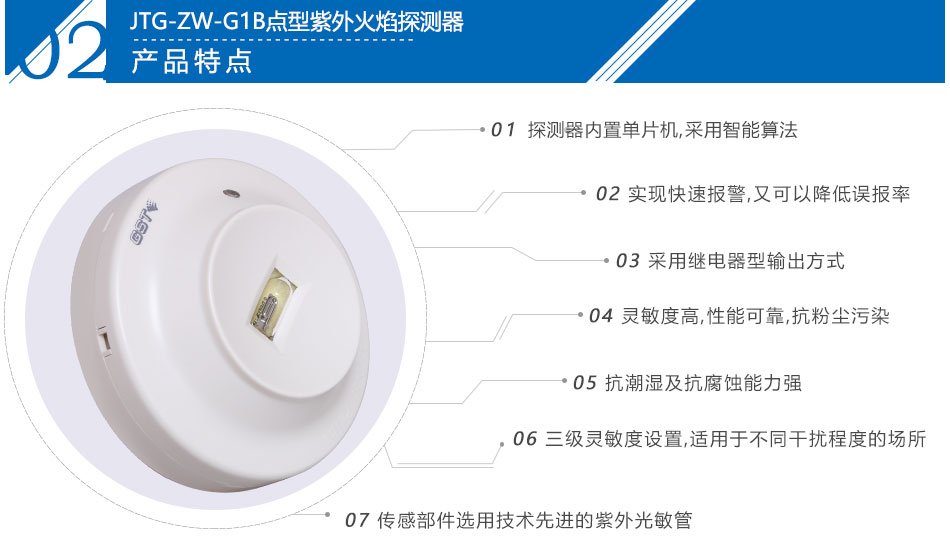

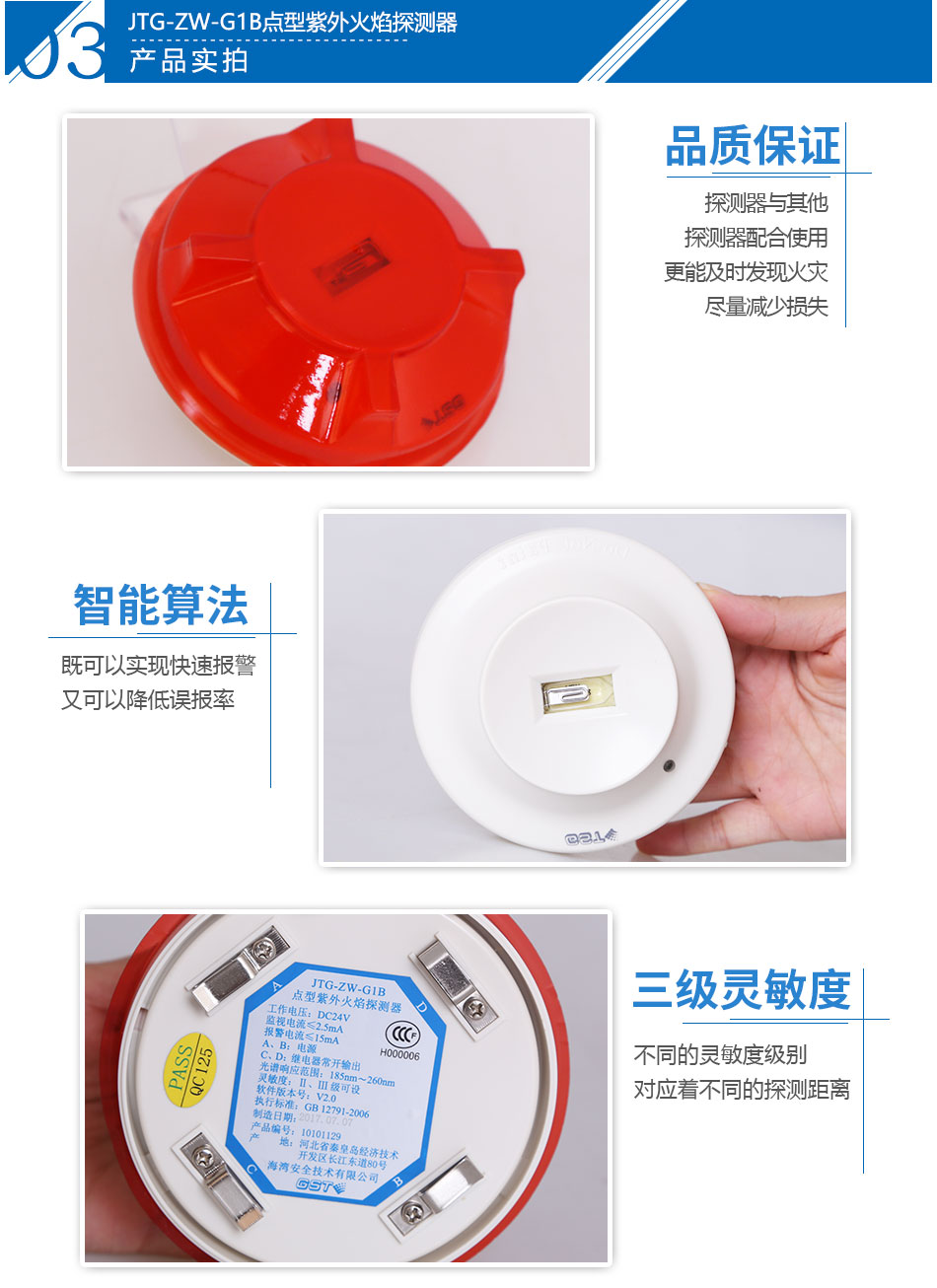

二、JTG-ZW-G1B点型紫外火焰探测器特点

　　1.探测器内置单片机，采用智能算法，既可以实现快速报警，又可以降低误报率。

　　2.三级灵敏度设置，适用于不同干扰程度的场所。

　　3.探测器采用继电器型输出方式（常开，报警时闭合），可直接控制其它设备。

　　4.传感部件选用技术先进的紫外光敏管，具有灵敏度高，性能可靠，抗粉尘污染、抗潮湿及抗腐蚀能力强等优点。

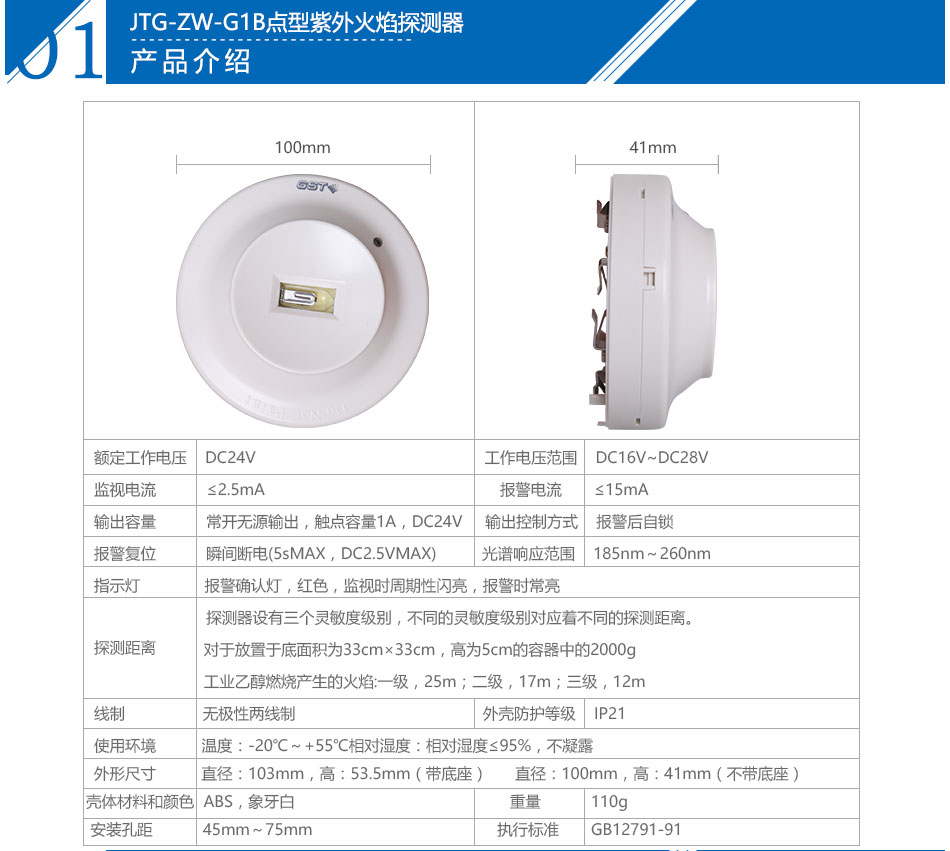

三、JTG-ZW-G1B点型紫外火焰探测器技术特性

　　1.工作电压：额定工作电压：DC24V工作电压范围：DC16V~DC28V

　　2.工作电流：监视电流：≤2.5mA　报警电流：≤15mA

　　3.输出容量：常开无源输出，触点容量1A，DC24V

　　4.输出控制方式：报警后自锁

　　5.报警复位：瞬间断电(5sMAX，DC2.5VMAX)

　　6.上电时间≤5s

　　7.指示灯：报警确认灯，红色，监视时周期性闪亮，报警时常亮

　　8.光谱响应范围：185nm～260nm

　　9.探测距离：探测器设有三个灵敏度级别，不同的灵敏度级别对应着不同的探测距离。对于放置于底面积为33cm×33cm，高为5cm的容器中的2000g工业乙醇燃烧产生的火焰:一级，25m；二级，17m；三级，12m

　　10.线制：无极性两线制

　　11.使用环境：温度：-20℃～+55℃相对湿度：相对湿度≤95%，不凝露

　　12.外形尺寸：直径：103mm，高：53.5mm（带底座）直径：100mm，高：41mm（不带底座）

　　13.外壳防护等级：IP21

　　14.壳体材料和颜色：ABS，象牙白

　　15.重量：110g

　　16.安装孔距：45mm～75mm

　　17.执行标准：GB12791-91

四、JTG-ZW-G1B点型紫外火焰探测器结构特征与工作原理

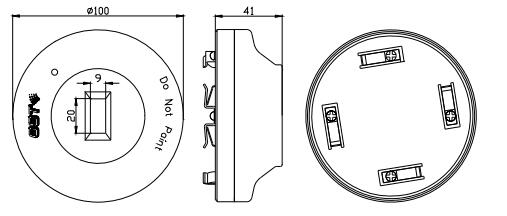

　　1.探测器结构示意图如下图所示。探测器内置单片机，完成信号拾取及火警判断功能。

　　2.探测器采用直流电源供电，经稳压后为信号处理电路提供电源；传感器采用技术先进的紫外光敏管，传感器所需的高电压通过变压器升压后提供。当有特定波长的紫外光照射到紫外光敏管上时，紫外光敏管由于光电效应而放电，放电强弱与入射的光强成正比，信号处理电路对紫外光敏管输出信号进行整形，单片机对整形后的脉冲进行采样，如果采样值满足固化在单片机内的算法所设定的报警条件，探测器将输出报警信号。
