JTY-HF-GST102线型光束感烟火灾探测器

一、JTY-HF-GST102线型光束感烟火灾探测器概述

　　JTY-HF-GST102线型光束感烟火灾探测器(以下简称探测器)为非编码型反射式线型红外光束感烟探测器。该探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。

　　探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试、火警的判断和故障的判断，并通过指示灯和信号输出端子给出状态指示。该探测器还具有根据外界环境参数变化补偿的功能，降低了探测器对现场环境洁净程度的要求，探测器的灵敏度可通过电子编码器进行现场设置，拓宽了本产品的应用场所。探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。该探测器可用于历史性建筑、仓库、大型存储区、购物广场、健身中心、体育馆、展览馆、酒店大堂、印刷厂、制衣厂、博物馆、监狱等场所，还可用于有轻微烟尘的空间。

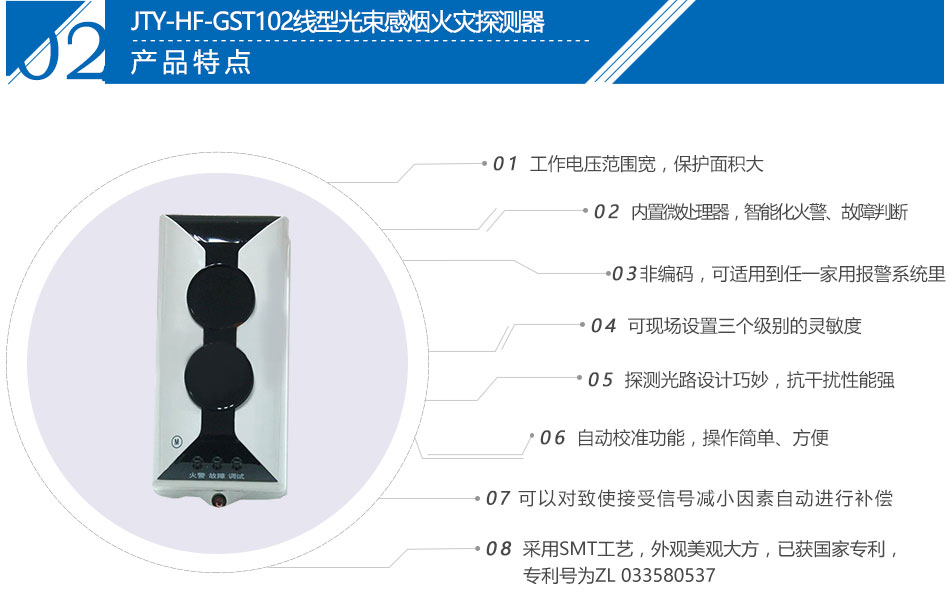

二、JTY-HF-GST102线型光束感烟火灾探测器特点

　　1.工作电压范围宽、保护面积大；

　　2.探测器将发射部分、接收部分合二为一，安装简单、方便，光路准直性好；

　　3.内置微处理器，智能化火警、故障判断；

　　4.具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便；

　　5.具有自诊断功能，可以监测探测器的内部故障；

　　6.具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；

　　7.具有火警、故障无源输出触点；

　　8.可现场设置三个级别的灵敏度；

　　9.探测光路设计巧妙，抗干扰性能强；

　　10.采用SMT工艺；

　　11.外形美观大方，已获国家专利，专利号为ZL033580537。

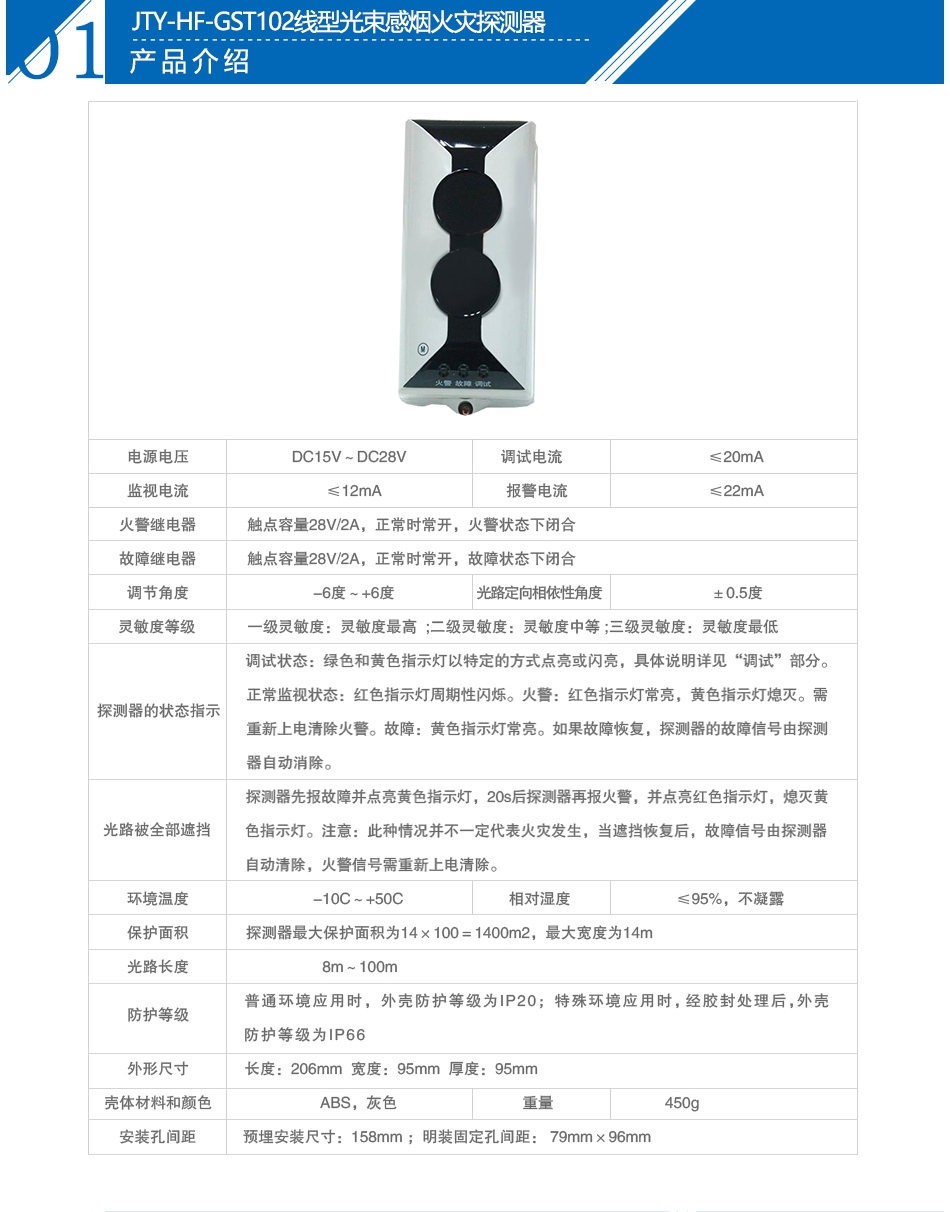

三、JTY-HF-GST102线型光束感烟火灾探测器技术特性

　　1.电源电压DC15V～DC28V；

　　2.电源电流：

　　调试电流≤20mA

　　监视电流≤12mA

　　报警电流≤22mA

　　3.火警、故障触点输出：

　　火警继电器：触点容量28V/2A，正常时常开，火警状态下闭合

　　故障继电器：触点容量28V/2A，正常时常开，故障状态下闭合

　　4.调节角度：-6度～+6度

　　5.光路定向相依性角度：±0.5度

　　6.灵敏度等级：

　　一级灵敏度：灵敏度最高

　　二级灵敏度：灵敏度中等

　　三级灵敏度：灵敏度最低

　　7.探测器的状态指示：

　　调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮，具体说明详见“调试”部分。

　　正常监视状态：红色指示灯周期性闪烁。

　　火警：红色指示灯常亮，黄色指示灯熄灭。需重新上电清除火警。

　　故障：黄色指示灯常亮。如果故障恢复，探测器的故障信号由探测器自动消除。

　　光路被全部遮挡：探测器先报故障并点亮黄色指示灯，20s后探测器再报火警，并点亮红色指示灯，熄灭黄色指示灯。注意：此种情况并不一定代表火灾发生，当遮挡恢复后，故障信号由探测器自动清除，火警信号需重新上电清除。

　　8.使用环境：

　　温度：-10C～+50C

　　相对湿度≤95%，不凝露

　　9.保护面积：探测器最大保护面积为14×100＝1400m2，最大宽度为14m

　　10.光路长度：8m～100m

　　11.防护等级：

　　普通环境应用时，外壳防护等级为IP20；

　　特殊环境应用时，经胶封处理后，外壳防护等级为IP66

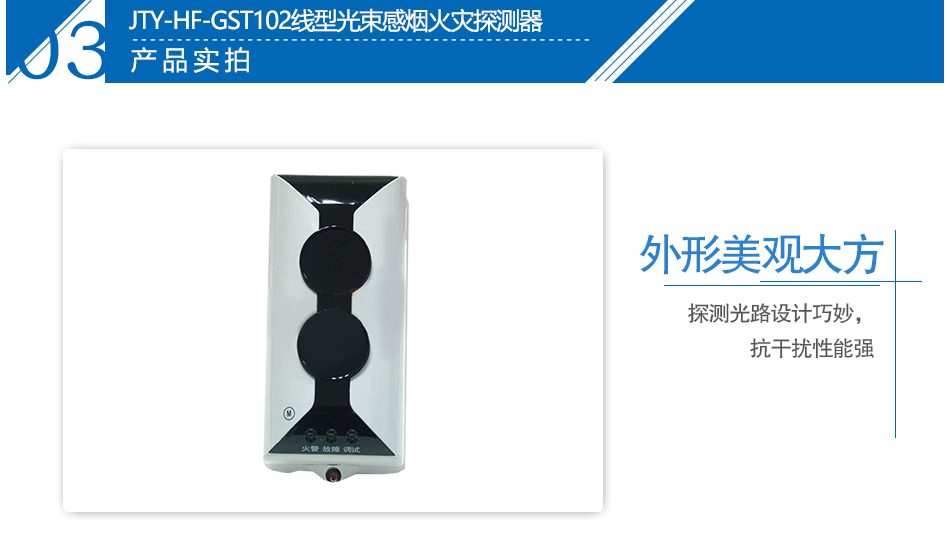

　　12.外形尺寸：长度：206mm宽度：95mm厚度：95mm

　　13.壳体材料和颜色：ABS，灰色

　　14.重量：450g

　　15.安装孔间距：

　　预埋安装尺寸：158mm

　　明装固定孔间距：79mm×96mm

四、JTY-HF-GST102线型光束感烟火灾探测器 结构特征、安装与布线

　　本探测器外形结构及安装方式及反射器的选配安装与JTY-HM-GST102型线型光束感烟火灾探测器相同。

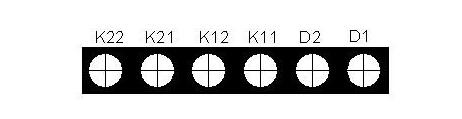

　　现场安装时，需要将直流24V电源线（无极性），连接在探测器的接线端子D1、D2上；接线端子K21、K22为故障无源输出常开触点，接线端子K11、K12为火警无源输出常开触点；反射器不需接线。接线端子示意图如图1-31。

　　布线要求：连接K11、K12、K21、K22的信号线采用阻燃双绞线，截面积≥1.0mm²；电源线D1、D2采用阻燃BV线，截面积≥1.5mm²。
