海湾防火门监控模块GST-LD-8308输入/输出接口模块

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1588日期：2020-04-04 13:22:17

一、海湾GST-FH-8308防火门监控模块产品概述

　　海湾GST-FH-8308防火门监控模块，连接防火门监控设备，主要用于常开防火门的监控，也可用于常闭防火门的监视以及第三方火警信号的输入。

二、海湾GST-FH-8308防火门监控模块产品特点

　　1、GST-FH-8308防火门监控模块采用电子编码器进行编码，工程调试简便。

　　2、GST-FH-8308输入端与无源触点连接，具有检线功能，可设置为常开检线、常闭检线或自回答方式。

　　3、模块输出端可连接成常开输出或常闭输出，具有检线功能。

三、GST-FH-8308防火门监控模块主要技术指标

工作电压	信号总线电压：总线24V 允许范围：16V～28V 电源总线电压：DC24V 允许范围：DC20V～DC28V
工作电流	总线监视电流≤1mA 总线启动电流≤3mA 电源监视电流≤5mA 电源启动电流≤20mA
线制	信号总线：2线，无极性，连接防火门监控器电源线：2线，无极性，连接防火门监控器或电源箱
输出容量	无源输出，容量为DC24V/200mA。COM端在监控模块内部串入检线电路，导通后有不高于2V压降
输出控制方式	电平、脉冲（脉冲启动时继电器吸合时间为3~10s）
输出检线	输出线路发生短路、断路时，监控模块将向防火门监控器发送故障信号
输入检线	输入端发生短路、断路时，监控模块向防火门监控器发送故障信号；输入动作时，监控模块向防火门监控器发送反馈信号
使用环境	温度：-10℃～+55℃ 相对湿度：≤95%，不凝露
外壳防护等级	IP30
外形尺寸	86mm×86mm×43mm（带底壳）

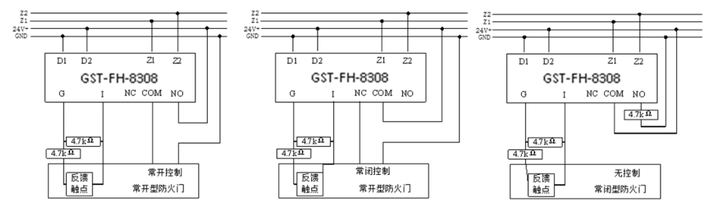

四、GST-FH-8308防火门监控模块接线示意图

GST-FH-8308防火门监控模块接线示意图
