GST-GBFB-200广播分配盘
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1698日期：2019-05-04 04:55:03
一、海湾GST-GBFB-200广播分配盘概述
GST-GBFB-200型广播分配盘是消防应急广播系统配套产品，它与音源设备、广播功率放大器、音箱、GST-LD-8305型输出模块等设备共同组成消防应急广播系统。
同时GST-GBFB-200广播分配盘也通过RS485串行总线与消防控制器相连接,一起完成消防联动控制。另外根据现场的需要，它可以外接两个扩展键盘，增大了控制区域数量，它可以同时接入最多两路功放，以满足工程上的最大限度的需要，在作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。
二、海湾GST-GBFB-200广播分配盘主要技术指标

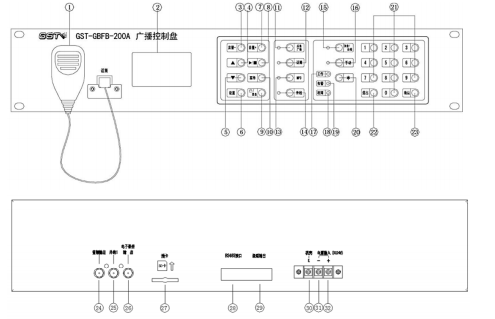

海湾GST-GBFB-200广播分配盘外形尺寸及结构示意图如图所示：
其中系统内部接线：
电源输入(DC24V)：本机直流供电接入端子，端子+接直流电源正极，端子-接直流电源负极。
功放故障输入1：功率放大器1故障接入端子，不分正负极性。
功放故障输入2：功率放大器2故障接入端子，不分正负极性。
C线输出：广播设备联动控制信号，一般将其接到音源设备的C线输入。
级联输入接口：RJ45接口，内部控制专用接口，用于本机接受来自音源设备发出的自检信号。
级联输出接口：RJ45接口，内部控制专用接口，用于广播系统多台设备的控制，如联动多台功率放大器。
RS485接口：消防控制器通信接口，与火灾报警控制器相连接。
定压输入1：它与功率放大器1音频输出相连。
定压输入2：它与功率放大器2音频输出相连。
系统外部接线：
定压输出1：广播系统的音频输出线，接GST-LD-8305模块。
定压输出2：广播系统的音频输出线，接GST-LD-8305模块。
布线要求：定压输出线采用阻燃RV线，截面积≥1.0mm2。最大传输距离1500米。
| 型号 | GST-GBFB-200 |
| 工作电压 | DC24V |
| 工作电流 | ≤150mA |
| 环境温度 | 0~40摄氏度 |
| 相对湿度 | ≤95%，不结露 |
| 外形尺寸 | 482.6*88.1*225.0 mm |
| 系统外部接线 | |
| 定压输出1 | 系统的音频输出线，接GST-LD-8305模块 |
| 定压输出2 |
广播系统的音频输出线，接GST-LD-8305模块 |
海湾GST-GBFB-200广播分配盘外形尺寸及结构示意图如图所示：
其中系统内部接线：
电源输入(DC24V)：本机直流供电接入端子，端子+接直流电源正极，端子-接直流电源负极。
功放故障输入1：功率放大器1故障接入端子，不分正负极性。
功放故障输入2：功率放大器2故障接入端子，不分正负极性。
C线输出：广播设备联动控制信号，一般将其接到音源设备的C线输入。
级联输入接口：RJ45接口，内部控制专用接口，用于本机接受来自音源设备发出的自检信号。
级联输出接口：RJ45接口，内部控制专用接口，用于广播系统多台设备的控制，如联动多台功率放大器。
RS485接口：消防控制器通信接口，与火灾报警控制器相连接。
定压输入1：它与功率放大器1音频输出相连。
定压输入2：它与功率放大器2音频输出相连。
系统外部接线：
定压输出1：广播系统的音频输出线，接GST-LD-8305模块。
定压输出2：广播系统的音频输出线，接GST-LD-8305模块。
布线要求：定压输出线采用阻燃RV线，截面积≥1.0mm2。最大传输距离1500米。
以上内容是智淼君安（江苏）消防工程技术有限公司所创，剽窃一律删除。http://www.gsthwxf.com/
海湾安全技术有限公司主营：海湾消防报警系统销售报价,消防工程改造，气体灭火、电气火灾安装,售后安装维修,检测,调试,海湾消防网址：http://www.gsthwxf.com/；海湾服务热线：18910580194
