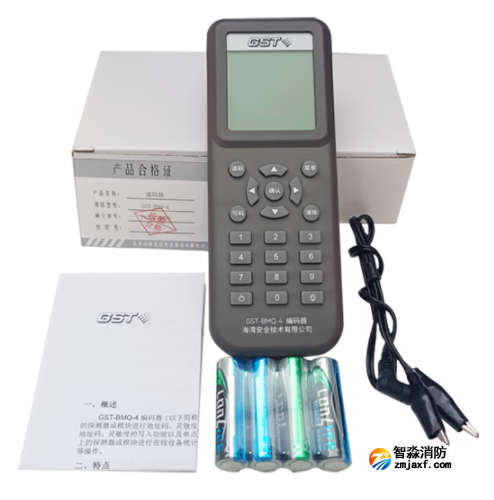

一、海湾GST-BMQ-4编码器概述

　　海湾GST-BMQ-4编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能以及单点测试功能，还可对总线上的探测器或模块进行在线设备统计、批量测试、重码检测等操作。

二、海湾GST-BMQ-4编码器特点

　　1.该编码器采用手握式结构，外形小巧，携带方便，操作简单；

　　2.可对公司生产的总线型探测器、模块等设备编码，也可进行在线设备统计、批量测试、重码检测等操作；

　　3.采用128*128点阵液晶显示，支持汉字、数字、字母、图标显示，显示直观；

　　4.具有低功耗模式、自动关机功能；

　　5.具有电池欠压指示功能；

　　6.具备背光显示功能。

三、海湾GST-BMQ-4编码器技术参数

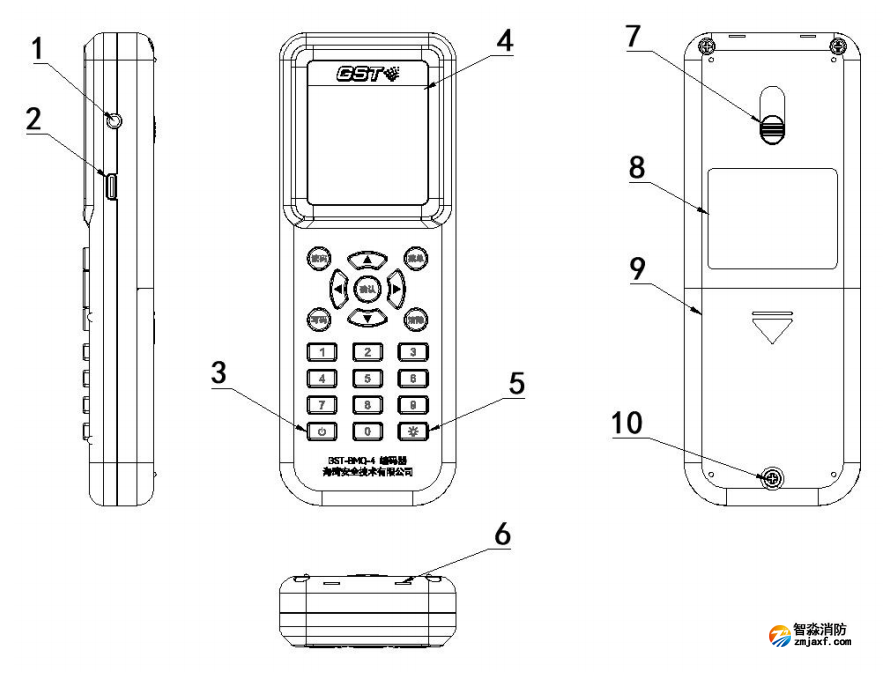

四、海湾GST-BMQ-4编码器结构特征

　　其中各部分名称和功能说明如下：

　　1.总线接口：编码器通过总线接口与探测器或模块相连。

　　2.TYPE-C接口：用于外置供电或编码器固件版本升级(固件升级属于专业操作，本说明书不做介绍)。

　　3.开机键：完成系统硬件开机和关机操作。

　　4.液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

　　5.背光键：液晶屏背光的打开与关闭。

　　6.金属触片：编码器通过金属触片与探测器相接触（目前只适用G5系列探测器）。

　　7.滑动按钮：通过滑动按钮推出或收回金属触片。

　　8.铭牌：印于编码器背面。

　　9.电池盒后盖：内部放置电池。

　　10.固定螺钉：将电池盒后盖和后壳固定在一起。
