GST-AS-300齐纳式安全栅

一、GST-AS-300齐纳式安全栅概述：

GST-AS-300齐纳式安全栅（以下简称安全栅）为本安型产品的关联设备，通过限制进入到爆炸性环境的能量而起到安全保护作用。GST-AS-300安全栅为双极性安全栅，用于无极性二线制信号连接。该产品按照国家标准GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》中有关规定制造生产。安全栅与我公司生产的本安型探测器、报警按钮等产品配套使用，应用于现代工业的自动化过程控制，广泛用于石油、化工、医药、船舶等领域。

二、GST-AS-300齐纳式安全栅特点：

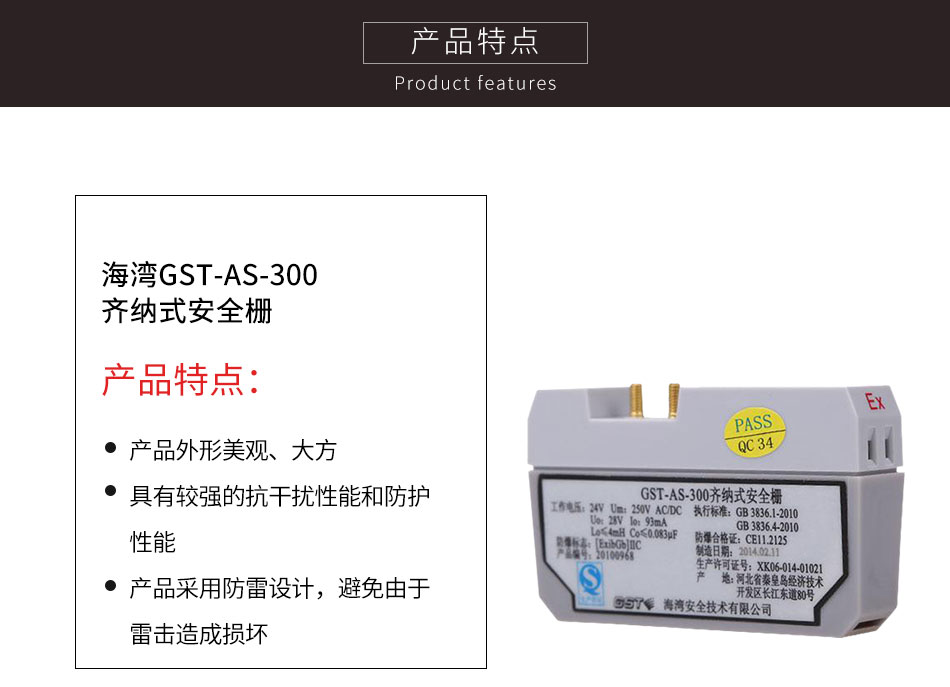

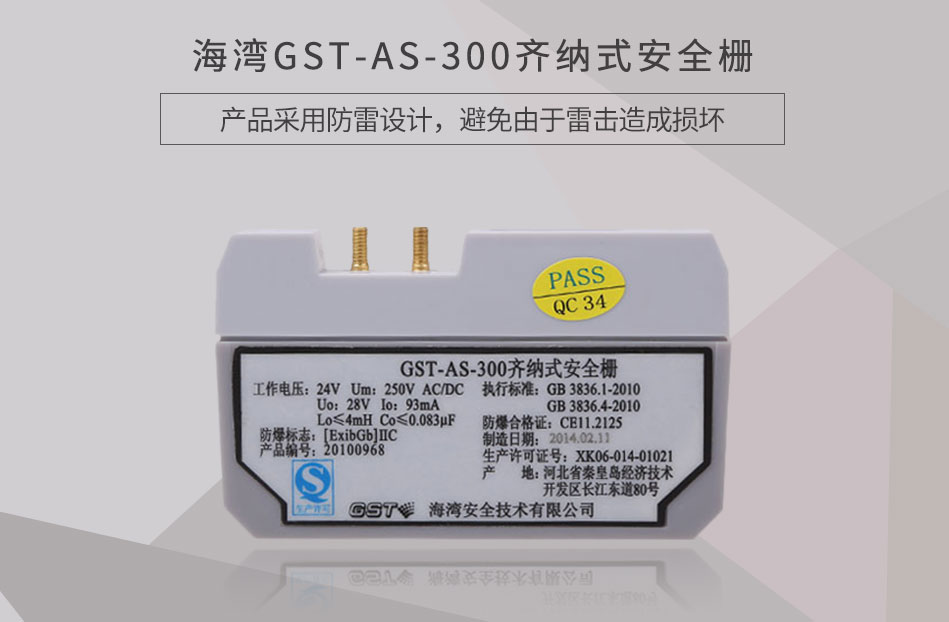

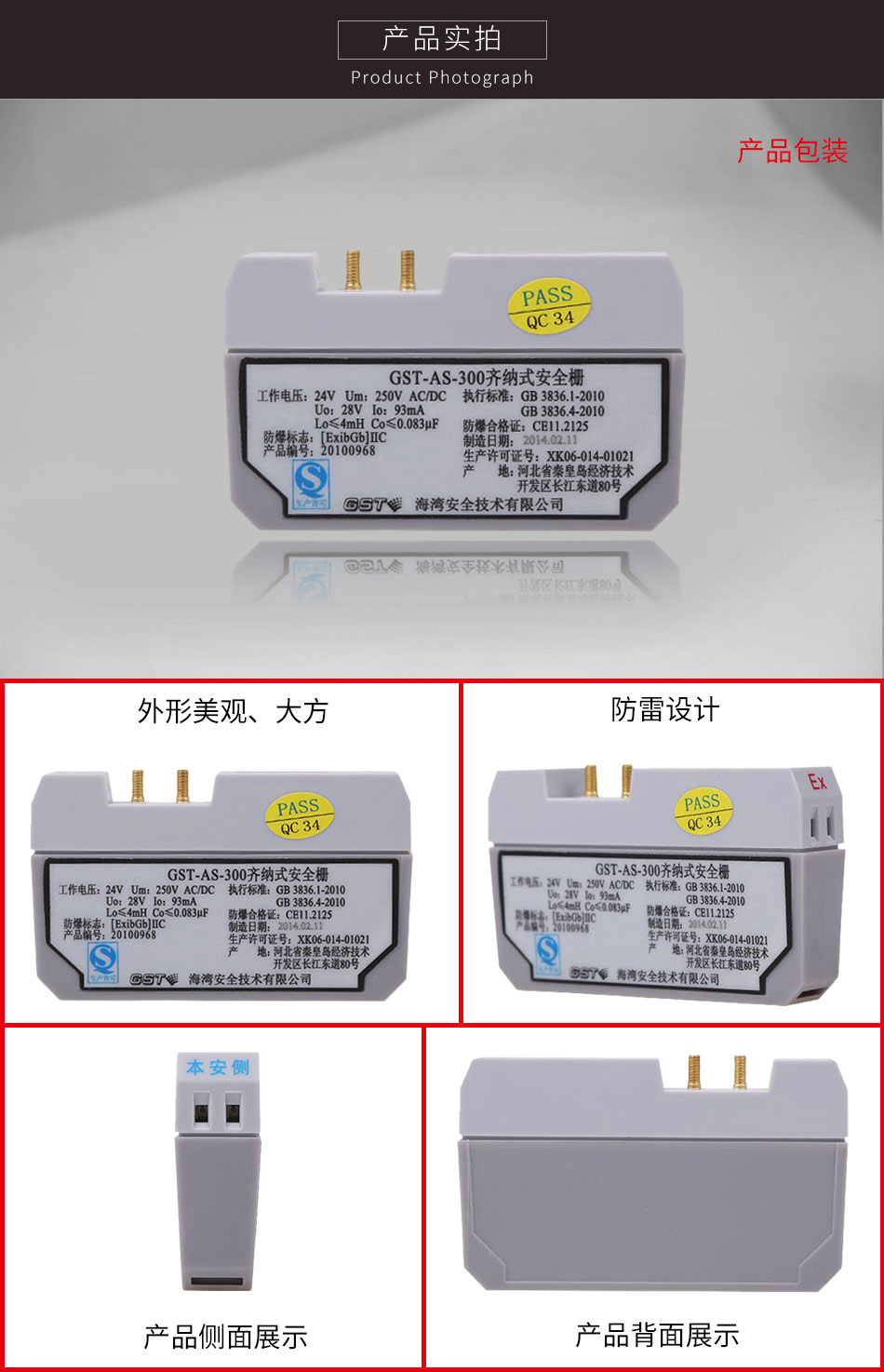

产品外形美观、大方，具有较强的抗干扰性能和防护性能；产品采用防雷设计，避免由于雷击造成损坏。

三、GST-AS-300齐纳式安全栅技术特性：

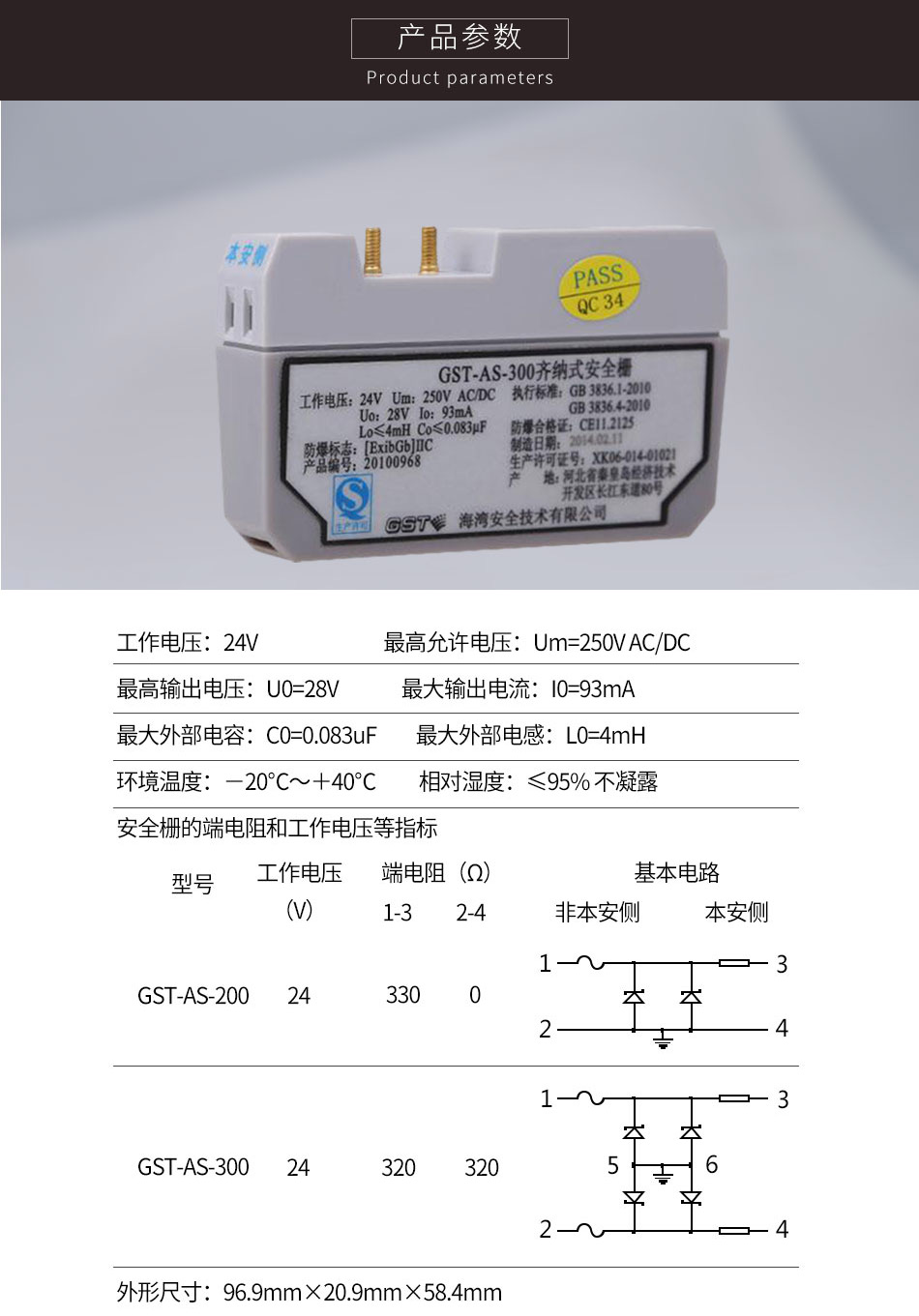

1.技术参数：
 工作电压：24V
 最高允许电压：Um=250V AC/DC
 最高输出电压：U0=28V
 最大输出电流：I0=93mA
 最大外部电容：C0=0.083uF
 最大外部电感：L0=4mH
2.使用环境：
 温    度：－20℃～＋40℃
 相对湿度：≤95% 不凝露
3、主要技术指标

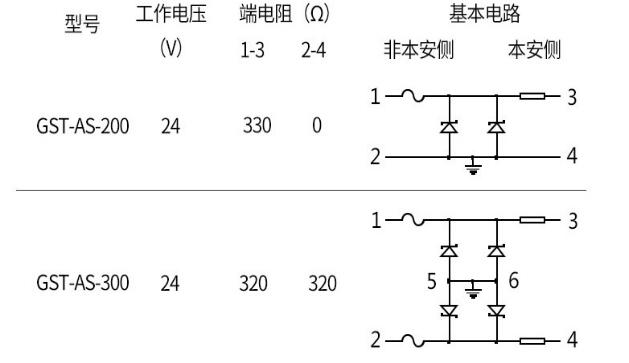

安全栅的端电阻和工作电压等指标参见下表。

4.外形尺寸：96.9mm×20.9mm×58.4mm

四、GST-AS-300齐纳式安全栅结构特征与工作原理：


1.结构特征

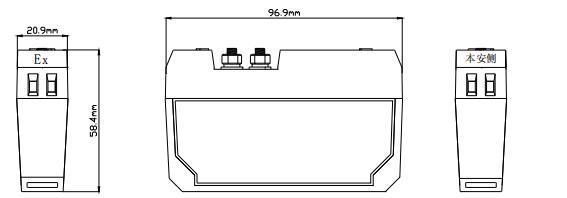

 安全栅采用统一的外形和安装尺寸，安全栅电路用环氧树脂浇封在壳体内，各接线端子间的爬电距离、电气间隙及材料的相对泄痕指数均符合GB 3836.1及GB 3836.4的有关要求。安全栅外形示意图如下图所示。

2.工作原理
 GST-AS-300齐纳式安全栅的安全保护作用，实际上是对能量的限制作用。在防爆系统中，由于安全栅特定功能的存在，所以不论发生任何故障都能保证输出的能量被限制在一个安全值（不会点燃规定的分级、分组爆炸性气体混合物）内，从而保证现场安全。
安全栅电路对电压的限制作用通过稳压二极管实现，当输入端电压突然变高时，安全栅的稳压二极管导通，把输出端电压限制在最高输出电压上，稳压二极管一旦导通，其电流急剧上升，若输入端电压过高或高电压作用时间过长，会把串联在电路中的熔断器熔断，防止高电压进入危险区。当现场负载短路时，安全栅电路中的限流电阻起到限流作用，把输出电流限制在最大输出电流之内。
