ZD-01终端附件

　　其它附件系列ZD-01终端附件规范接线方式，用于代替GST-LD-8303模块等有源输出端的终端电阻和二极管及其输入端的终端电阻，可选配。

一、ZD-01终端附件概述

　　ZD-01终端器，主要用于代替有源被控设备控制端的终端电阻和二极管、反馈端的终端电阻。使接线更加规范，提高系统的可靠性。可用于GST-LD-KZ014直接控制点，GST-LD-8301、GST-LD8303等模块。

二、ZD-01终端附件技术特性

1、电气特性：最大工作电压DC30V，最大工作电流1A。
2、使用环境：
温度：-10℃~+50℃
相对湿度≤95%，不凝露
3、外壳尺寸：26mm*23mm*5.5mm
4、重量：约10g
5、执行标准:Q/GST13-2006

三、ZD-01终端附件结构特征及工作原理

　　终端器的外形示意图如图1，工作原理如图2所示。

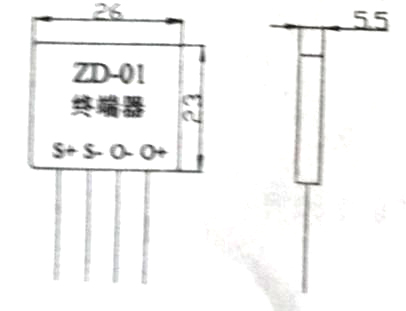

图1 外形示意图

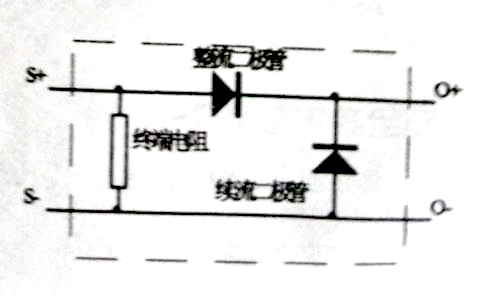

图2 工作原理图

四、ZD-01终端附件的安装与布线

　　警告：安装设备之前，请切断电源并确认端子的连接线极性准确无误。
1.安装前应首先检查外壳是否完好无损，标识是否齐全。
2.终端器应安装在控制输出的末端（被控设备）。
接线说明如下:
S+、S-：红色、黑色输入线，有极性，接控制输出；
O+、O-：绿色、白色输出线，有极性，接设备。

五、应用方法

1、直接控制点与终端器配接的接线示意图如图3所示。
2、输入/输出模块有源输出控制设备时，与终端器配接的接线示意图如图4所示。
3、输入模块与终端器配接时接线方法同图4输入部分。

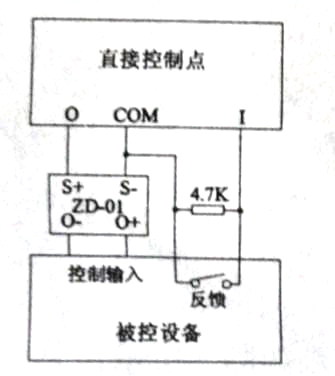

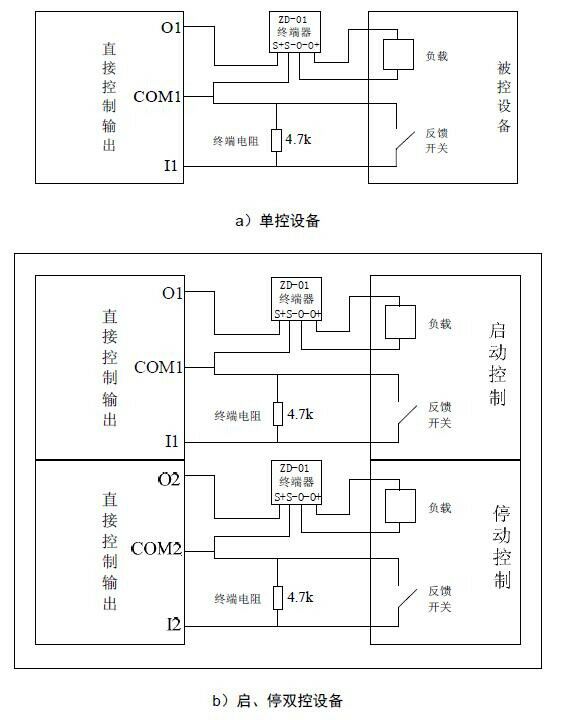

图3 与直接控制点接线示意图

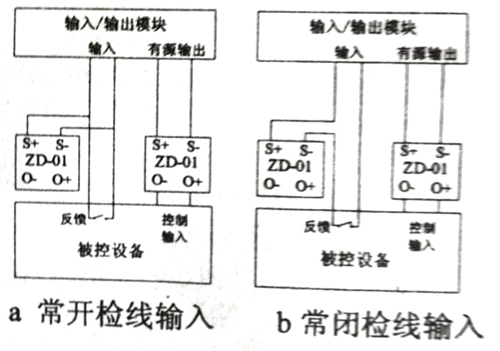

图4 与模块配接接线图
