JTY-HM/F-GST102线型光束感烟火灾探测器反射器

一、JTY-HM/F-GST102线型光束感烟火灾探测器反射器概述：

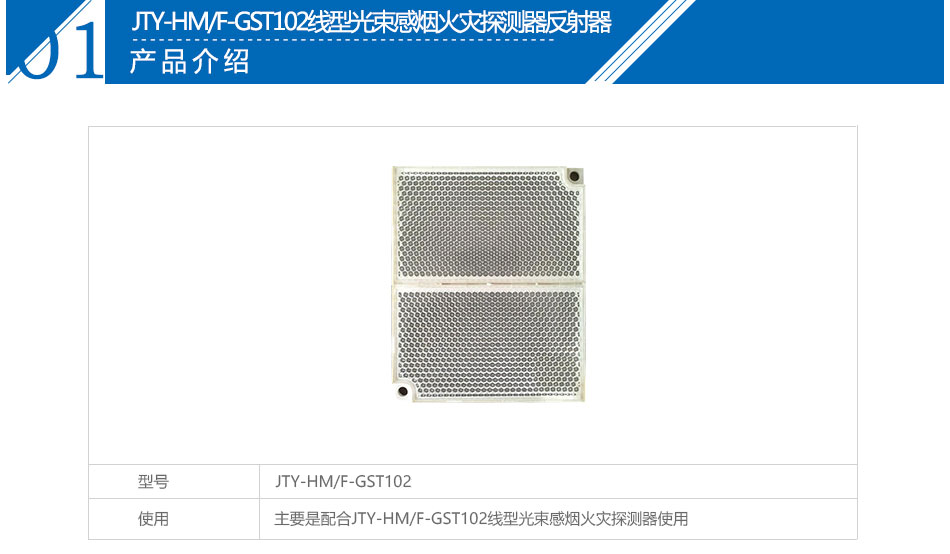

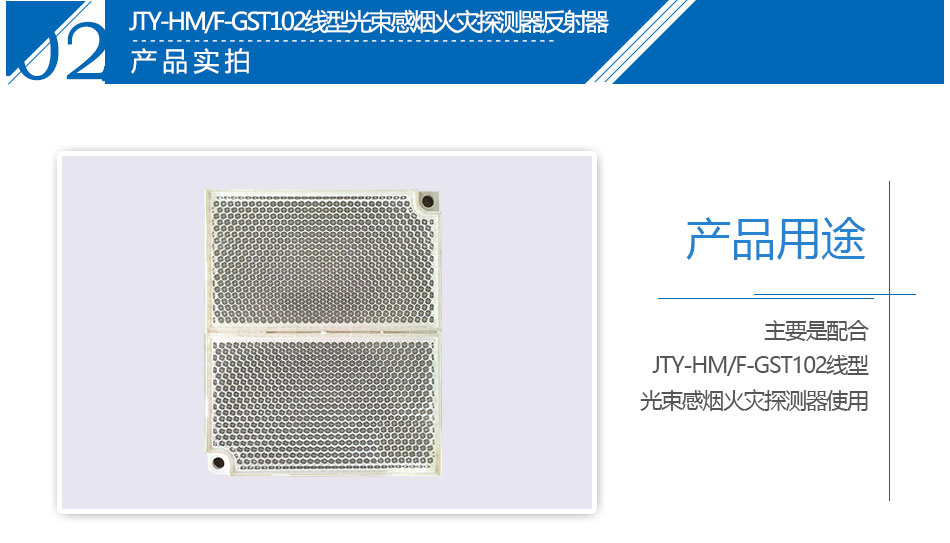

　　JTY-HM/F-GST102反射器主要是配合JTY-HM/F-GST102线型光束感烟火灾探测器使用。

二、JTY-HM/F-GST102反射器结构特征：

　　当探测器与反射器间的安装距离大于等于8m（小于等于40m）时，需安装1块反射器；

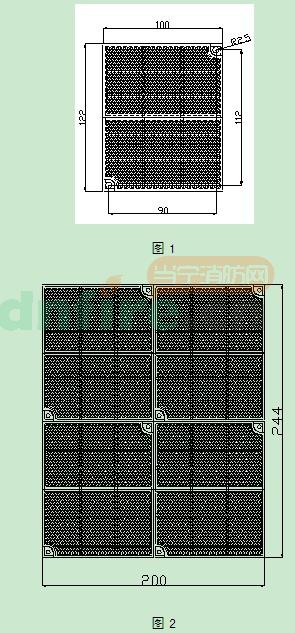

　　当探测器与反射器间的安装距离大于40m（小于等于100m）时，需安装4块反射器。单块反射器安装需用两只6塑料胀钉将其固定，安装尺寸如图1所示，四块反射器安装时应摆放紧密，反射器之间不应留空隙，安装示意图如图2所示（图未按比例）。
