消防泵启动控制为何要选用星三角方式?

文章来源:www.gsthwxf.com作者:海湾消防公司人气:171日期:2022-05-27 17:07:37

消防泵启动控制为何要选用星三角方式?

"消防泵启动控制为何要选用星三角方式"

消防泵控制场景中的

星三角应用浅谈之二


星三角启动方式是大功率电动泵启动的需求



三相异步电动机启动瞬间通常数秒钟,一般也就13秒,瞬间电流是运行时稳态数值的47倍。这样电动机功率如果比较大,则启动电流会严重影响周围负载正常工作,所以我们要使用星三角降压启动,降低它的启动电流。因为我们的变压器输送过来的功率是一定的,马达启动电流大,因为P=UI,P一定时,当I突然变大,U也会瞬间下降,导致其他负载处于失压状态,其它设备现象有,照明灯变暗,交流接触器工作跳动,旁边电机转速下降。因为如此,所以才我们需要降压启动。

 文彦




大功率启泵的降压启动方式除了星三角之外,还有自耦降压启动、软启动启动、变频启动,为何“偏爱”星三角启动方式呢?

2

星三角方式启动是消防相关规范的要求

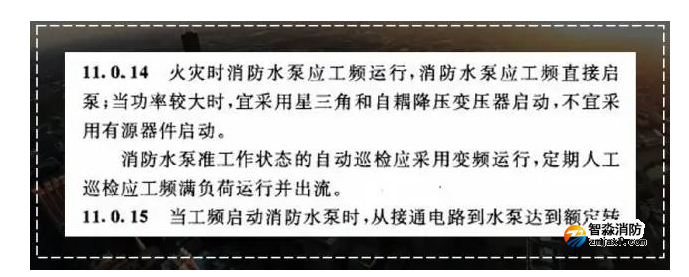

GB50974-2014《消防给水及消火栓系统技术规范》关于启动方式的选择



GB50974-2014

(11.0.14章节)


GB50974-2014第11.0.14章节中提出:消防水泵应工频直接启泵;当功率较大时,宜采用星三角和自耦降压变压器启动,不宜采用有源器件启动。消防水泵准工作状态的自动巡检应采用变频运行。

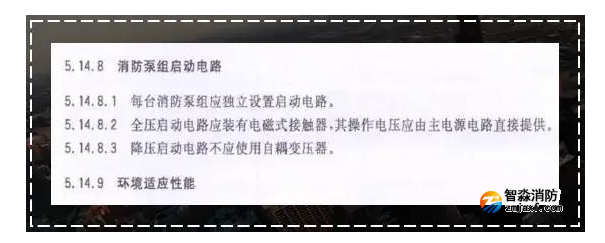

GB27898-2011

(5.14.8.3章节)


GB27898-2011第5.14.8.3章节中提出:降压启动电路不应使用自耦变压器。


规范解读


在本规范中提出降压启动电路不应使用自耦变压器,结合GB50974-2014的第11.0.14章要求,在火灾时消防水泵工频启动推荐采用直接启动与星三角降压启动。


根据以上规范要求,GB50974要求消防水泵在功率较大时,采用星三角和自耦降压变压器启动;又根据GB27898要求降压启动电路不应使用自耦变压器。两者综合看,大功率的电机就选择星三角启动是最合规的方案了。

文彦




软启动启动和变频启动都算作有源器件启动,故在GB50974中被排除了。





1


大功率电机启动有降低启动电流的需求

2


根据消防规范要求,

限制了启动方式的选择范围

所以我们在消防泵控制场景下,经常需要选择星三角启动方式。



知识要点

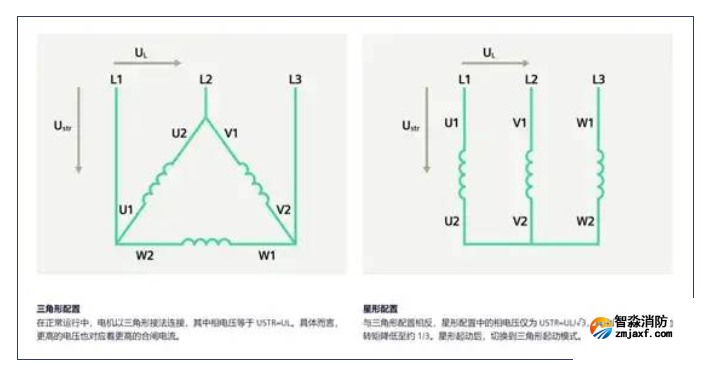

#降压对启动电流的影响#

由于电机启动电流与电源电压成正比,而此时电网提供的启动电流只有全电压启动电流的1/3,优点减少启动电流对电网的冲击。缺点是其启动力矩只有全电压启动力矩的1/3,它是以牺牲功率为代价换取降低启动电流来实现的。
