消防设施里的“末端”知识讲解

《消防设施通用规范 》GB55036-2022

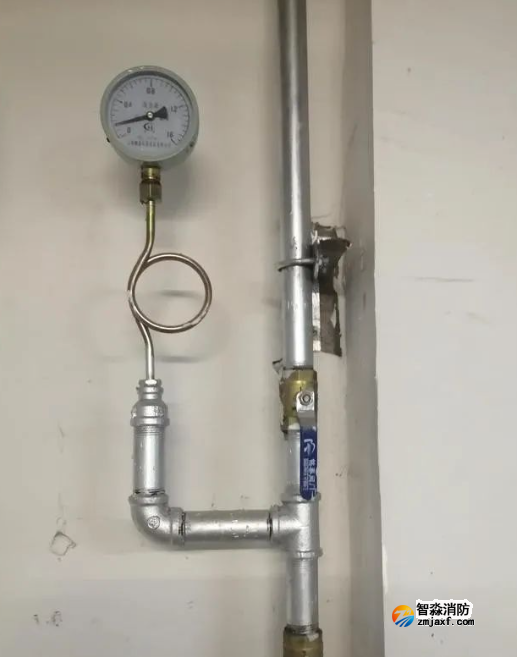

4.0.6 每个报警阀组控制的供水管网水力计算最不利点洒水喷头处应设置末端试水装置，其他防火分区、楼层均应设置DN25的试水阀。末端试水装置应具有压力显示功能，并应设置相应的排水设施。

 《消防给水及消火栓系统技术规范 》GB50974-2014

9.3.1 消防给水系统试验装置处应设置专用排水设施，排水管径应符合下列规定：

    1 自动喷水灭火系统等自动水灭火系统末端试水装置处的排水立管管径，应根据末端试水装置的泄流量确定，并不宜小于DN75；

    2 报警阀处的排水立管宜为DN100；

    3 减压阀处的压力试验排水管道直径应根据减压阀流量确定，但不应小于DN100。

13.1.9 调试过程中，系统排出的水应通过排水设施全部排走，并应符合下列规定：

    1 消防电梯排水设施的自动控制和排水能力应进行测试；

    2 报警阀排水试验管处和末端试水装置处排水设施的排水能力应进行测试，且在地面不应有积水；

    3 试验消火栓处的排水能力应满足试验要求；

    4 消防水泵房排水设施的排水能力应进行测试，并应符合设计要求。

    检查数量：全数检查。

    检查方法：使用压力表、流量计、专用测试工具和直观检查。

13.2.6 消防水泵验收应符合下列要求：

    1 消防水泵运转应平稳，应无不良噪声的振动；

    2 工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量，应符合设计要求；吸水管、出水管上的控制阀应锁定在常开位置，并应有明显标记；

    3 消防水泵应采用自灌式引水方式，并应保证全部有效储水被有效利用；

    4 分别开启系统中的每一个末端试水装置、试水阀和试验消火栓，水流指示器、压力开关、压力开关（管网）、高位消防水箱流量开关等信号的功能，均应符合设计要求；

    5 打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换；备用泵启动和相互切换正常；消防水泵就地和远程启停功能应正常；

    6 消防水泵停泵时，水锤消除设施后的压力不应超过水泵出口设计工作压力的1.4倍；

    7 消防水泵启动控制应置于自动启动挡；

    8 采用固定和移动式流量计和压力表测试消防水泵的性能，水泵性能应满足设计要求。

    检查数量：全数检查。

    检查方法：直观检查和采用仪表检测。

13.2.15 消防给水系统流量、压力的验收，应通过系统流量、压力检测装置和末端试水装置进行放水试验，系统流量、压力和消火栓充实水柱等应符合设计要求。

    检查数量：全数检查。

    检查方法：直观检查。

14.0.6 阀门的维护管理应符合下列规定：

    1 雨淋阀的附属电磁阀应每月检查并应作启动试验，动作失常时应及时更换；

    2 每月应对电动阀和电磁阀的供电和启闭性能进行检测；

    3 系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态，每月应对铅封、锁链进行一次检查，当有破坏或损坏时应及时修理更换；

    4 每季度应对室外阀门井中，进水管上的控制阀门进行一次检查，并应核实其处于全开启状态；

    5 每天应对水源控制阀、报警阀组进行外观检查，并应保证系统处于无故障状态；

    6 每季度应对系统所有的末端试水阀和报警阀的放水试验阀进行一次放水试验，并应检查系统启动、报警功能以及出水情况是否正常；

    7 在市政供水阀门处于完全开启状态时，每月应对倒流防止器的压差进行检测，并应符合国家现行标准《减压型倒流防止器》GB/T 25178、《低阻力倒流防止器》JB/T 11151和《双止回阀倒流防止器》CJ/T 160等的有关规定。

《 自动喷水灭火系统设计规范》 GB50084-2017

4.3.2 自动喷水灭火系统应有下列组件、配件和设施：

      1 应设有洒水喷头、报警阀组、水流报警装置等组件和末端试水装置，以及管道、供水设施等；

      2 控制管道静压的区段宜分区供水或设减压阀，控制管道动压的区段宜设减压孔板或节流管；

      3 应设有泄水阀（或泄水口） 、排气阀（或排气口）和排污口；

      4 干式系统和预作用系统的配水管道应设快速排气阀。有压充气管道的快速排气阀入口前应设电动阀。

6.5.1 每个报警阀组控制的最不利点洒水喷头处应设末端试水装置，其他防火分区、楼层均应设直径为25mm的试水阀。

6.5.2 末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数 ，应等同于同楼层或防火分区内的最小流量系数洒水喷头。末端试水装置的出水，应采取孔口出流的方式排入排水管道 ，排水立管宜设伸顶通气管，且管径不应小于75mm。

6.5.3 末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施。

8.0.10 短立管及末端试水装置的连接管，其管径不应小于25mm。

5.1.15 管道支架、吊架、防晃支架的安装应符合下列要求：

      1 管道应固定牢固；管道支架或吊架之间的距离不应大于表5.1.15-1~表5.1.15-5的规定。

镀锌钢管道、涂覆钢管道支架或吊架之间的距离

不锈钢管道的支架或吊架之间的距离

注：1 在距离各管件或阀门100mm以内应采用管卡牢固固定，特别在干管变支管处；

注：1 横管的任何两个接头之间应有支承；

       2 不得支承在接头上。

      检查数量：抽查20%，且不得少于5处。

      检查方法：尺量检查。

      2 管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等，应符合设计要求和国家现行有关标准的规定。

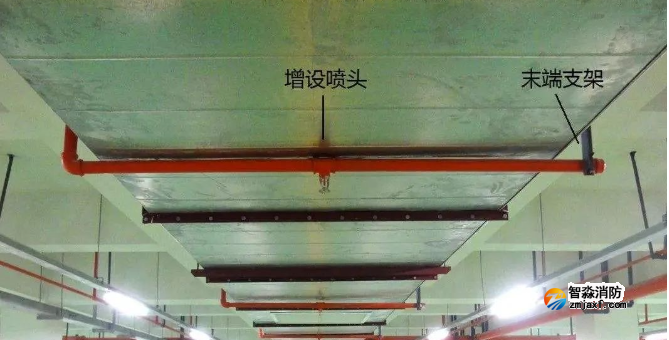

      3 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。

      检查数量：抽查20%，且不得少于5处。

      检查方法：尺量检查。

      4 配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m。

      检查数量：抽查20%，且不得少于5处。

      检查方法：观察检查和尺量检查。

      5 当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m；当管道改变方向时，应增设防晃支架。

      检查数量：全数检查。

      检查方法：观察检查和尺量检查。

      6 竖直安装的配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5m~1.8m。

      检查数量：全数检查。

      检查方法：观察检查和尺量检查。

5.4.5 末端试水装置和试水阀的安装位置应便于检查、试验，并应有相应排水能力的排水设施。

      检查数量：全数检查。

      检查方法：观察检查。

7.2.5 报警阀调试应符合下列要求：

      1 湿式报警阀调试时，在末端装置处放水，当湿式报警阀进口水压大于0.14MPa、放水流量大于1L/s时，报警阀应及时启动；带延迟器的水力警铃应在5s~90s内发出报警铃声，不带延迟器的水力警铃应在15s内发出报警铃声；压力开关应及时动作，启动消防泵并反馈信号。

      检查数量：全数检查。

      检查方法：使用压力表、流量计、秒表和观察检查。

      2 干式报警阀调试时，开启系统试验阀，报警阀的启动时间、启动点压力、水流到试验装置出口所需时间，均应符合设计要求。

      检查数量：全数检查。

      检查方法：使用压力表、流量计、秒表、声强计和观察检查。

     3 雨淋阀调试宜利用检测、试验管道进行。自动和手动方式启动的雨淋阀，应在15s之内启动；公称直径大于200mm的雨淋阀调试时，应在60s之内启动。雨淋阀调试时，当报警水压为0.05MPa时，水力警铃应发出报警铃声。

      检查数量：全数检查。

      检查方法：使用压力表、流量计、秒表、声强计和观察检查。

7.2.7 联动试验应符合下列要求，并应按本规范附录C表C.0.4的要求进行记录：

      1 湿式系统的联动试验，启动一只喷头或以0.94L/s~1.5L/s的流量从末端试水装置处放水时，水流指示器、报警阀、压力开关、水力警铃和消防水泵等应及时动作，并发出相应的信号。

      检查数量：全数检查。

      检查方法：打开阀门放水、使用流量计和观察检查。

      2 预作用系统、雨淋系统、水幕系统的联动试验，可采用专用测试仪表或其他方式，对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号，并启动自动喷水灭火系统；采用传动管启动的雨淋系统、水幕系统联动试验时，启动1只喷头，雨淋阀打开，压力开关动作，水泵启动。

      检查数量：全数检查。

      检查方法：观察检查

      3 干式系统的联动试验，启动1只喷头或模拟1只喷头的排气量排气，报警阀应及时启动，压力开关、水力警铃动作并发出相应信号。

      检查数量：全数检查。

      检查方法：观察检查。

8.0.6 消防水泵验收应符合下列要求：

      1 工作泵、备用泵、吸水管、出水管及出水管上的阀门、仪表的规格、型号、数量，应符合设计要求；吸水管、出水管上的控制阀应锁定在常开位置，并有明显标记。

      检查数量：全数检查。

      检查方法：对照图纸观察检查。

      2 消防水泵应采用自灌式引水或其他可靠的引水措施。

      检查数量：全数检查。

      检查方法：观察和尺量检查。

      3 分别开启系统中的每一个末端试水装置和试水阀，水流指示器、压力开关等信号装置的功能应均符合设计要求。湿式自动喷水灭火系统的最不利点做末端放水试验时，自放水开始至水泵启动时间不应超过5min。

      4 打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换。备用电源切换时，消防水泵应在1min或2min内投入正常运行。自动或手动启动消防泵时应在55s内投入正常运行。

      检查数量：全数检查。

      检查方法：观察检查。

      5 消防水泵停泵时，水锤消除设施后的压力不应超过水泵出口额定压力的1.3倍~1.5倍。

      检查数量：全数检查。

      检查方法：在阀门出口用压力表检查。

      6 对消防气压给水设备，当系统气压下降到设计最低压力时，通过压力变化信号应能启动稳压泵。

      检查数量：全数检查。

      检查方法：使用压力表，观察检查。

      7 消防水泵启动控制应置于自动启动档，消防水泵应互为备用。

      检查数量：全数检查。

      检查方法：观察检查。

8.0.7 报警阀组的验收应符合下列要求：

      1 报警阀组的各组件应符合产品标准要求。

      检查数量：全数检查。

      检查方法：观察检查。

      2 打开系统流量压力检测装置放水阀，测试的流量、压力应符合设计要求。

      检查数量：全数检查。

      检查方法：使用流量计、压力表观察检查。

      3 水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃3m远处警铃声声强不应小于70dB。

      检查数量：全数检查。

      检查方法：打开阀门放水，使用压力表、声级计和尺量检查。

      4 打开手动试水阀或电磁阀时，雨淋阀组动作应可靠。

      5 控制阀均应锁定在常开位置。

      检查数量：全数检查。

      检查方法：观察检查。

      6 空气压缩机或火灾自动报警系统的联动控制，应符合设计要求。

      7 打开末端试（放）水装置，当流量达到报警阀动作流量时，湿式报警阀和压力开关应及时动作，带延迟器的报警阀应在90s内压力开关动作，不带延迟器的报警阀应在15s内压力开关动作。

      雨淋报警阀动作后15s内压力开关动作。

8.0.8 管网验收应符合下列要求：

      1 管道的材质、管径、接头、连接方式及采取的防腐、防冻措施，应符合设计规范及设计要求。

      2 管网排水坡度及辅助排水设施，应符合本规范第5.1.17条的规定。

      检查方法：水平尺和尺量检查。

      3 系统中的末端试水装置、试水阀、排气阀应符合设计要求。

      4 管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、柔性接头、排水管、排气阀、泄压阀等，均应符合设计要求。

      检查数量：报警阀组、压力开关、止回阀、减压阀、泄压阀、电磁阀全数检查，合格率应为100%；闸阀、信号阀、水流指示器、减压孔板、节流管、柔性接头、排气阀等抽查设计数量的30%，数量均不少于5个，合格率应为100%。

      检查方法：对照图纸观察检查。

      5 干式系统、由火灾自动报警系统和充气管道上设置的压力开关开启预作用装置的预作用系统，其配水管道充水时间不宜大于1min；雨淋系统和仅由火灾自动报警系统联动开启预作用装置的预作用系统，其配水管道充水时间不宜大于2min。

      检查数量：全数检查

      检查方法：通水试验，用秒表检查。

9.0.6 每个季度应对系统所有的末端试水阀和报警阀旁的放水试验阀进行一次放水试验，检查系统启动、报警功能以及出水情况是否正常。

9.0.17 每月应利用末端试水装置对水流指示器进行试验。
