变电站的构成：变电所、变电房、配电房与配电间的辨析

变电站是电力系统中的关键枢纽，其核心功能是电压变换，即根据电力传输和分配的需求，将电压升高或降低，以满足不同用户的用电需求，并保障电力系统的安全稳定运行。理解变电站的构成，需要明确区分变电所、变电房、配电房以及配电间这些概念，它们在功能定位、规模大小以及应用场景上存在显著差异，共同构成了电力系统电压变换环节的完整链条。本文将详细阐述变电站的构成要素，并分析变电所、变电房、配电房和配电间之间的区别与联系。

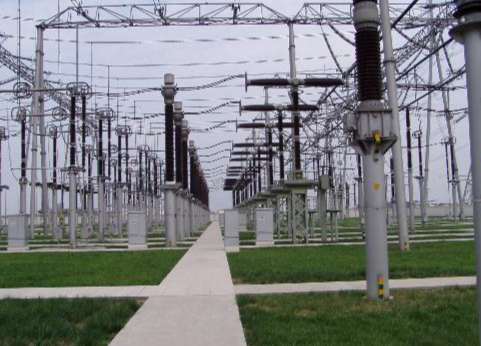

首先，变电站（Substation）是一个总称，是指电力系统中进行电压变换、接受和分配电能的场所。它是由主变压器、高压开关设备、低压开关设备、保护控制系统、自动化系统以及其他辅助设备组成的完整系统。变电站承担着将电网输送来的高压电能变换为适合用户使用的中压或低压电能的任务，或者将分布式电源（如风力发电、光伏发电等）产生的电能升压后接入电网。变电站根据电压等级、规模大小、地理位置等因素，可以划分为不同的类型，例如升压变电站、降压变电站、枢纽变电站、区域变电站等。

变电所通常指的是中等规模的变电站，其电压等级一般在35kV至110kV之间，主要承担区域电网的电力输送和分配任务。变电所的构成相对复杂，除了主变压器和高低压开关设备外，还包括电容器、调压器、避雷器、互感器等多种设备，以及完善的继电保护、自动化监控、通信系统等。变电所的自动化程度通常较高，能够实现远程监控和控制，保障电网的安全稳定运行。变电所的规模相对较大，通常需要独立的建筑物或场地进行建设。

变电房是相对较小的变电设施，通常用于工矿企业、商业建筑或住宅小区等场所，其电压等级一般在10kV至35kV之间，主要用于将上级电网输送来的中压电能变换为适合低压用户使用的低压电能（如400V）。变电房内部包含变压器、高低压开关柜、计量装置、保护装置等主要设备，以及通风、照明、消防等辅助设施。与变电所相比，变电房的规模较小，自动化程度相对较低，维护管理相对简单。变电房通常设置在建筑物内部或独立的构筑物中，以靠近负荷中心，减少低压线路的损耗。

配电房是电压等级更低的变电设施，其主要功能是将变电房输送来的低压电能（如400V）进行分配和控制，为建筑物内的各个用电设备提供电力供应。配电房内部主要包含低压开关柜、配电屏、控制屏、计量装置以及相关的保护装置。配电房的规模较小，通常设置在建筑物内部的专门房间内。配电房的设计和运行直接关系到建筑物的用电安全和可靠性，因此需要严格按照相关标准进行建设和管理。

配电间则是指更小型的配电设备安装场所，一般设置在住宅小区、写字楼等建筑物的楼层内或地下室，其功能与配电房类似，都是将低压电能进行分配和控制，为附近的用电设备提供电力供应。配电间的规模最小，设备也相对简单，通常只包含几个配电箱和相关的保护装置。配电间的设计和管理同样需要遵循相关标准，以确保用电安全。

综上所述，变电所、变电房、配电房和配电间都是变电站的不同组成部分，它们之间的主要区别在于：

• 电压等级不同： 变电所的电压等级最高（35kV-110kV），变电房次之（10kV-35kV），配电房和配电间的电压等级最低（400V）。

• 规模大小不同： 变电所的规模最大，变电房次之，配电房和配电间的规模最小。

• 功能定位不同： 变电所主要承担区域电网的电力输送和分配任务，变电房主要承担将中压电能变换为低压电能的任务，配电房和配电间主要承担低压电能的分配和控制任务。

• 应用场景不同： 变电所通常位于电网的主干线上，变电房通常位于工矿企业、商业建筑或住宅小区等场所，配电房和配电间通常位于建筑物内部。

它们之间的联系在于，它们都属于电力系统中的变电设施，都承担着电压变换和电力分配的任务，共同构成了电力系统电压变换环节的完整链条。电力从发电厂经过升压变电站升压后，通过高压输电线路输送到各地的降压变电所，再经过变电房变换为低压电能，最终通过配电房和配电间分配给用户。

因此，理解变电站的构成，需要将变电所、变电房、配电房和配电间作为一个整体来看待，它们共同构成了电力系统的电压变换和电力分配体系，保障了电力系统的安全稳定运行和用户的正常用电需求。
