海湾GST-LD-8318启停按钮结构特征、安装与布线
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1604日期：2019-05-02 17:41:40
海湾8318启停按钮完整型号为GST-LD-8318，本文将重点介绍海湾GST-LD-8318外形势图、接线端子图以及应用示意图。
GST-LD-8318紧急启停按钮的外形示意图如图5-18所示。
GST-LD-8318紧急启停按钮外形示意图

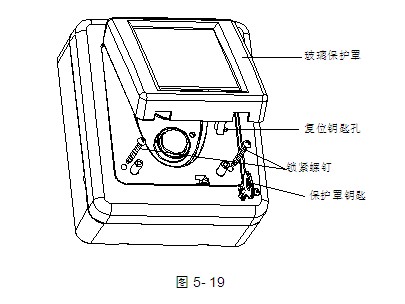

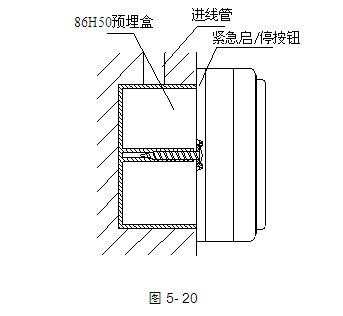

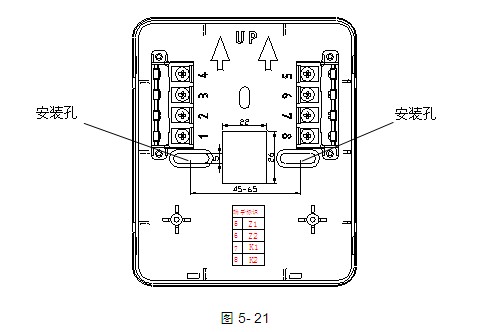

按钮底壳与上盖之间采用插接方式，通过两个螺钉锁紧（如图5-19所示），底壳底部有安装孔，安装时将底壳安装在86H50型预埋盒上，安装方式见图5-20，安装孔距如图5-21所示。
GST-LD-8318紧急启停按钮安装GST-LD-8318紧急启停按钮
GST-LD-8318紧急启停按钮端子示意图如图5- 21所示。
Z1、Z2：无极性信号总线输入。
K1、K2：启动无源常开输出。
GST-LD-8318紧急启停按钮接线端子图
布线要求：信号总线采用截面积不小于1.0mm2的双绞线。
GST-LD-8318紧急启停按钮应用方法

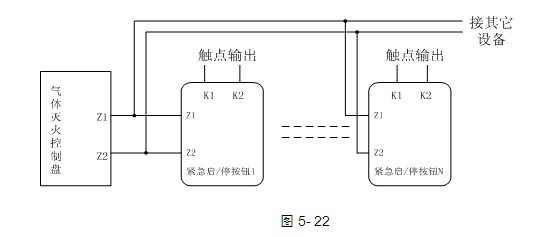

按钮采用两线制与气体灭火控制器连接，允许最多10只按钮（如果该回路中还配接有GST-LD-8316手自动转换开关，则转换开关和按钮一共最多可以接10只）同时控制同一气体灭火钢瓶，当多只按钮连接时需采用并联连接，如图5-22所示（图中的N≤10）。
GST-LD-8318紧急启停按钮系统接线图
