湾隔爆型线型光束感烟火灾探测器安装接线示意图
JTY-HM-GST9615是海湾隔爆型线性光束感烟探测器,本文海湾消防设备工程师将介绍海湾隔爆型线型光束感烟火灾探测器安装接线示意图。

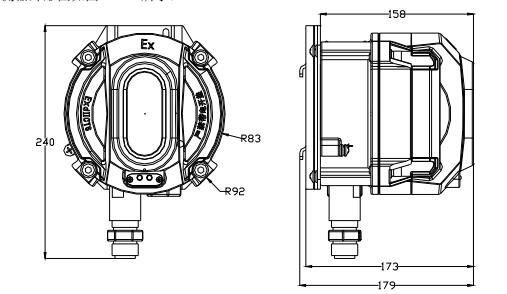

探测器外形图如图1-38所示:
安装:

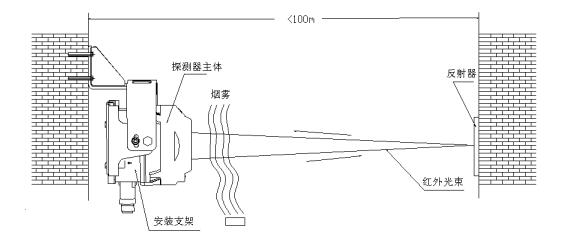

将探测器与反射器相对安装在保护空间的两端且在同一水平直线上,外形安装图如图1-39所示:
探测器采用壁挂式安装,将调节架安装于墙上,然后再将探测器挂到调节架的挂架上,最后固定,具体安装步骤如下:
(a)固定调节架

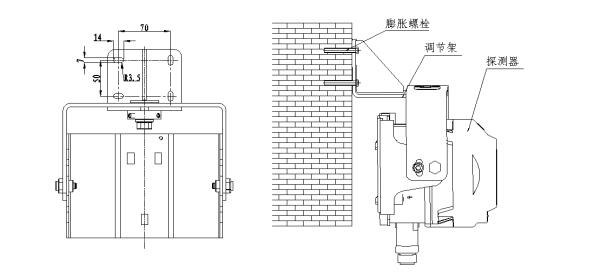

用M6的膨胀螺栓将调节架固定在墙上,安装调节架示意图如图1-42所示:
(b)安装、调节探测器

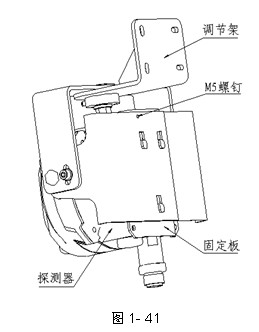

将已装配有安装板的探测器挂于调节架上,用M5的螺钉固定,探测器与调节架连接示意图如图1-41所示。
(c)反射器安装
当探测器与反射器间的安装距离大于等于8m(小于等于40m)时,需安装1块反射器;

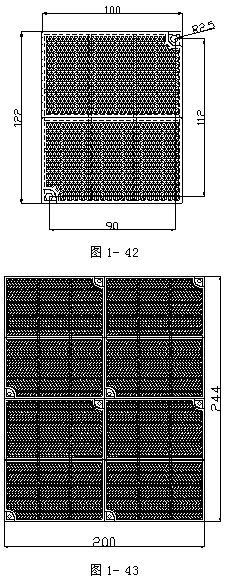

当探测器与反射器间的安装距离大于40m(小于等于100m)时,需安装4块反射器。单块反射器安装需用两只6塑料胀钉将其固定,安装尺寸如图1-42所示,四块反射器安装时应摆放紧密,反射器之间不应留空隙,安装示意图如所示图1-43(图未按比例)。
现场安装时,需要将DC24V电源线(无极性)连接在探测器的接线端子D1、D2上。
当与我公司生产的控制器配接时,总线(无极性)接在探测器的接线端子Z1、Z2上,探测器对外接线端子示意图如图1-44所示:
当使用触点信号输出信息时,探测器上的堵头需换成过线接头(需另外购买过线接头),火警无源输出常开触点K11、K12和故障无源输出常开触点K21、K22的引线需从过线接头引出,探测器对外接线端子示意图如图1-45所示:
