3分钟学会秒看消防图纸（强烈推荐）！

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1576日期：2019-07-17 07:20:13

应广大读者朋友需求，小编决定每周定期推送技术文章，与各位共同学习进步，只需点击上方蓝字关注海湾微信公众号即可轻松订阅。识图懂图是消防人必须掌握的一门学问，小编做了一下汇总，整理了一部分，话不多说，直接上图！

消防工程基本图形符号

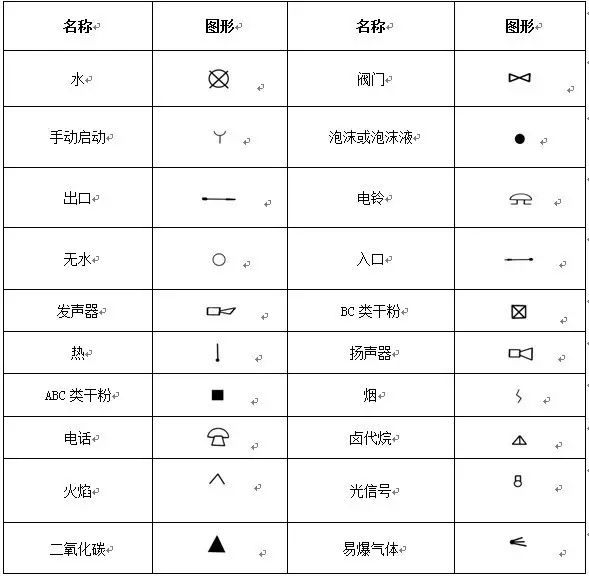

消防工程辅助符号

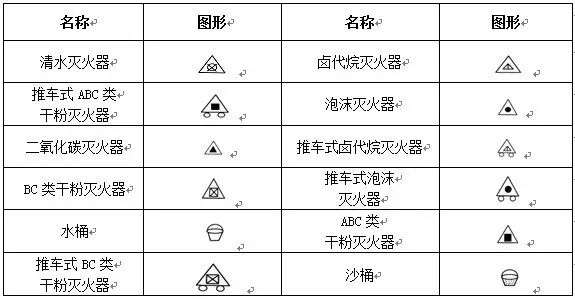

消防工程灭火器符号

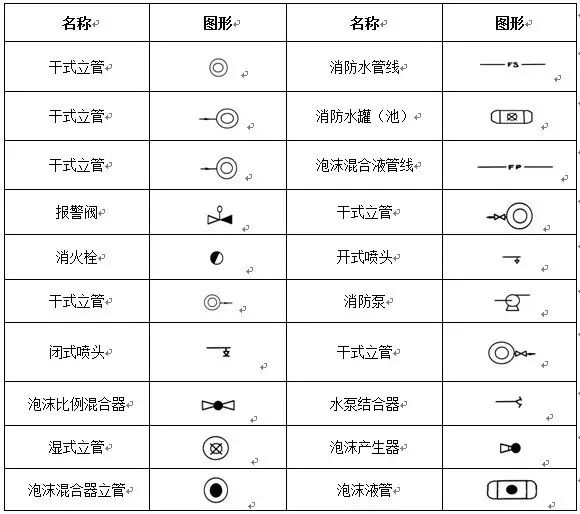

消防管路及配件符号

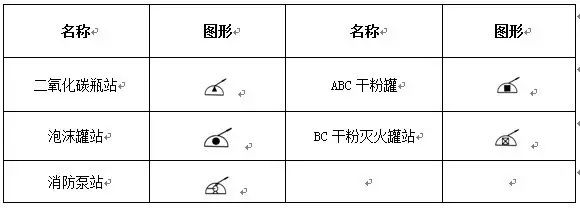

消防工程固定灭火器系统符号

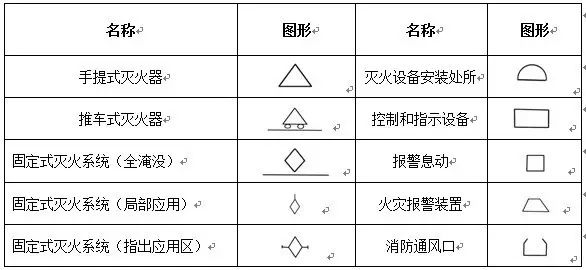

消防工程灭火设备安装处符号

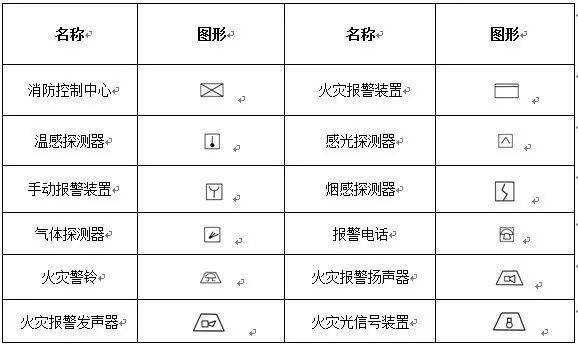

消防工程自动报警设备符号
