综合管廊解决方案第三弹！联网解决方案
前几期，海湾君给大家介绍了海湾城市综合管廊智慧消防解决方案的方案组成、各系统详细介绍、方案特点及系统集成优势说明。这期，海湾君要给大家讲讲我们的联网解决方案。
海湾君
联网解决方案综述
1.海湾城市综合管廊智慧消防解决方案中的火灾自动报警及消防联动控制系统、可燃气体探测报警系统、电气火灾监控系统、消防应急照明及疏散指示系统、防火门监控系统，各系统均通过光纤进行环形联网，各个系统集中机设置在监控中心，并且集中连接到火灾自动报警系统集中机，信息均可在图形显示装置上显示。2.消防电源监控系统通过光纤进行环形联网，监控中心的消防电源监控主机将信息直接接入图形显示装置。3.线型光纤感温火灾探测系统在现场设备间将信息上传至火灾自动报警控制器，通过联网将信息上传至监控中心的工作站。
1.火灾自动报警系统联网方案说明
1.产品选择：CAN环形光纤转换器
2.各个分变电所火灾报警控制器与监控中心火灾报警控制器主机网络结构采用环形联网结构； 通过CAN环形光纤转换器将监控中心主机和各个分变电所主机相连接；
3.分变电所内火灾报警控制器与防火分区内气体灭火控制器主机采用拓扑方式联网。

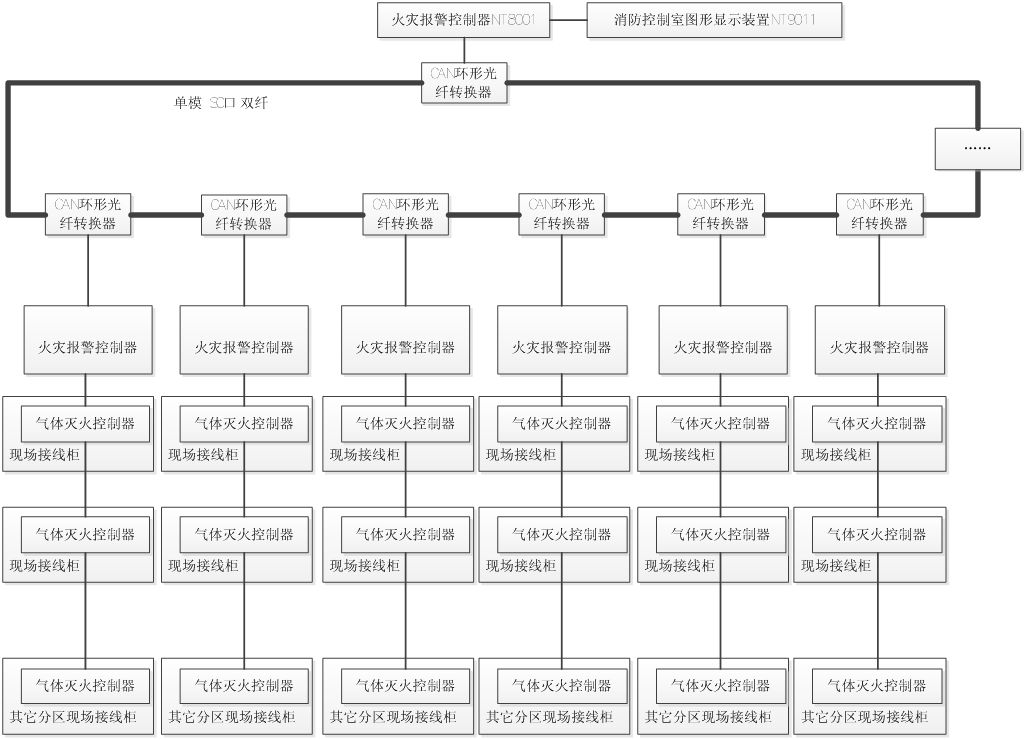

如下图所示：
1.粗线为单模SC口双纤。
2.细线为CAN联网线，选用截面积不小于1.5
mm²的双色双绞阻燃或阻燃耐火电线电缆（要求每千米线全程阻抗小于28Ω）。
2. 防火门监控系统联网方案说明
1.产品选择：光纤转换器
2.各个防火门监控分机与监控中心防火门主机网络结构采用拓扑联网结构； 通过光纤转换器将监控中心防火门主机和各个场所的防火门监控分机相连接；

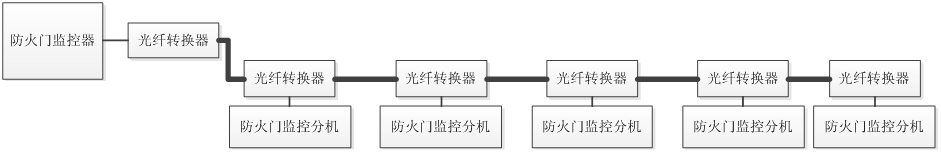

如下图所示：

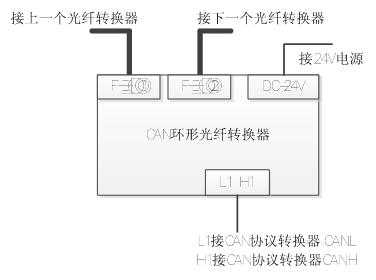

CAN环形光纤转换器接线示意图
