海湾点型可燃气体探测器GST-BT（Y,R）001/2M安装接线图

海湾点型可燃气体探测器GST-BT（Y,R）001M安装接线图结构特征、安装与布线

GST-BT（R）001M点型可燃气体探测器由两部分构成：探测器及底座，示意图如图1- 20所示。

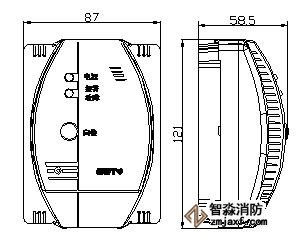

外形尺寸图

安装与接线：

首先将探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图1- 21所示。

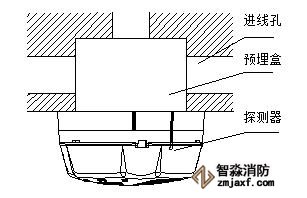

安装图

其对外接线端子示意图如图1- 22：

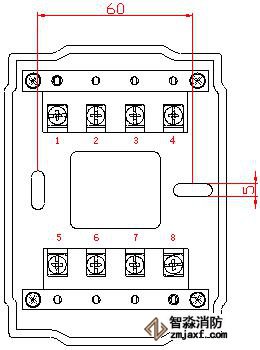

接线端子图

其中：

D1、D2：接电源总线，无极性

Z1、Z2：接信号总线，无极性

V+、V-：接管道电磁阀，探测器连续报警3s～7s后，V+、V-之间输出一个正向12V脉冲

布线要求：信号线Z1、Z2及V＋、V-可选用截面积≥1.0mm2的阻燃RVS型铜芯线；电源线D1、D2、应选用截面积≥2.5mm2的阻燃BV型线。

海湾点型可燃气体探测器GST-BT（Y,R）0012M结构特征、安装与布线

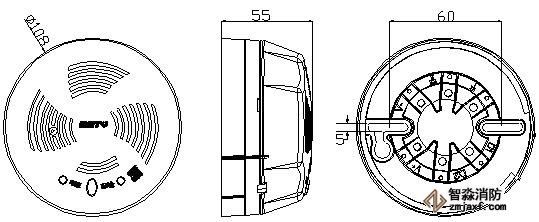

由两部分构成：探测器及底座，其结构特征如图1- 23所示：

海湾GST-BT（Y,R）002M点型可燃气体探测器底座结构特征图

安装方法：

首先将探测器底座固定在86H50预埋盒上（注意底座的安装方向：应将底座上的箭头向上安装），然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图1- 24所示。

海湾GST-BT（Y,R）002M点型可燃气体探测器安装示意图

其对外接线端子示意图如图1- 25：

海湾GST-BT（Y,R）002M点型可燃气体探测器接线端子图

其中：

D1、D2：接电源总线，无极性

Z1、Z2：接信号总线，无极性

K1、K2：无源常开触点，在报警时触点闭合

V+、V-：接管道电磁阀，探测器连续报警3s～7s后，V+、V-之间输出一个正向12V脉冲

布线要求：信号线Z1、Z2，K1、K2及V＋、V-可选用截面积≥1.0mm2的阻燃RVS型铜芯线；电源线D1、D2、应选用截面积≥2.5mm2的阻燃BV型线。
