光纤熔接是不是一门技术，答案是肯定的，很多的小公司刚开始创业阶段就是以光纤熔接开始的，想想10年前的时候，找个熔纤的都很难，现在已经是漫步在大街上了。那么我们作为从业人员，有没有必要学习光纤熔接这门技术呢？

如果你把它作为吃饭的工具，还是可以的，学不学，都要了解一下光纤熔接的知识，是非常好的。

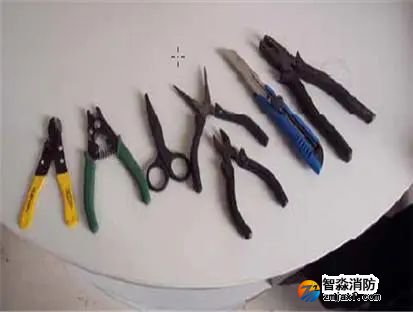

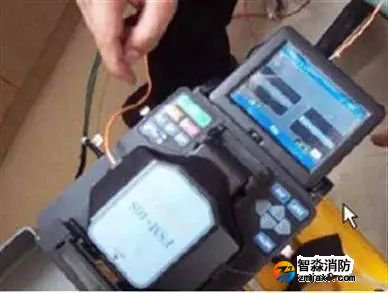

光纤熔接需用到的工具

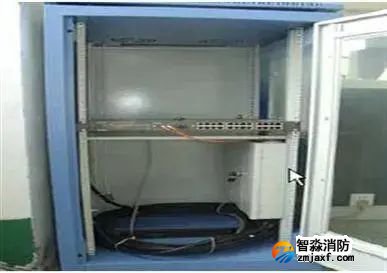

将光纤穿过光纤收容箱或光纤配线架

光纤熔接的准备工作

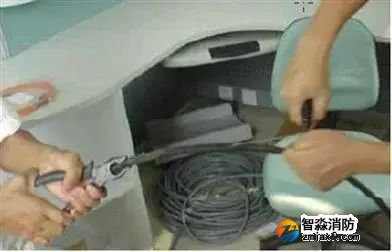

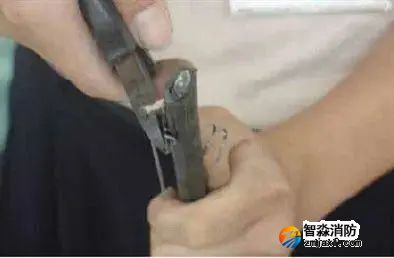

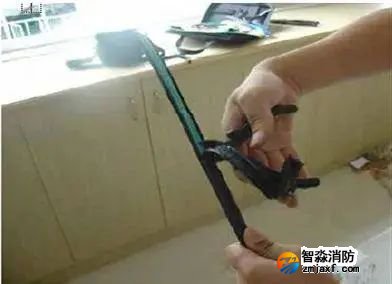

步骤1：剥光纤加固钢丝（约剥1米长）

步骤2：

步骤3：

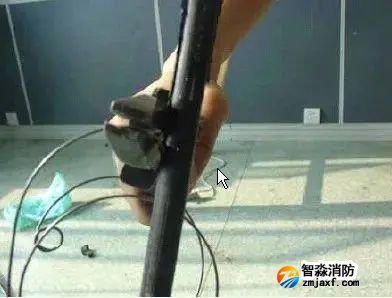

步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净

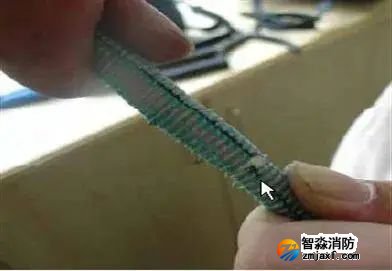

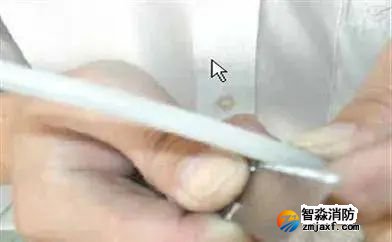

步骤5：剥光纤金属保护层 （用美工刀轻刻）

步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）

步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤

步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）

步骤9：

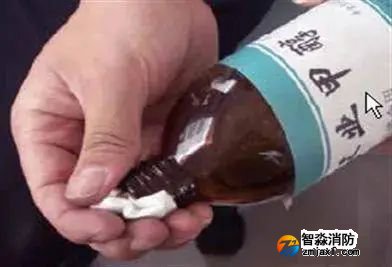

步骤10：用较好纸巾或脱脂棉花沾酒精

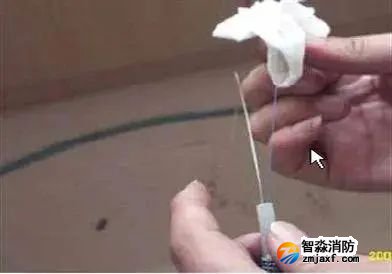

步骤11：清洁每一小根光纤

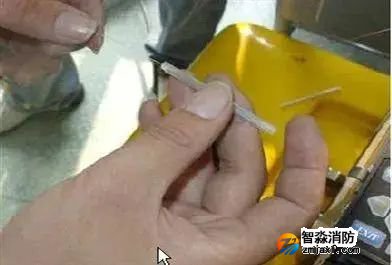

步骤12：套光纤热缩套管

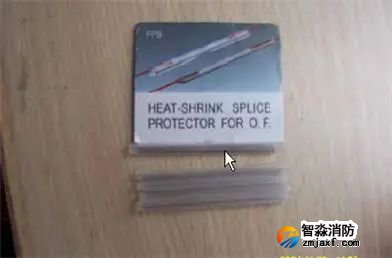

下图是光纤热缩套管

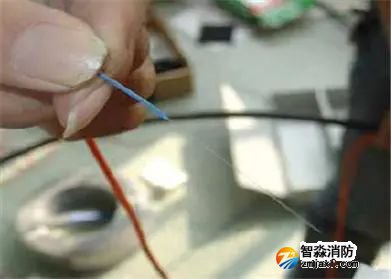

步骤13：剥光纤绝缘层

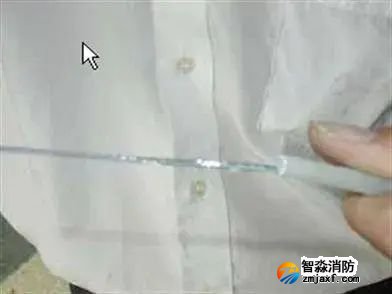

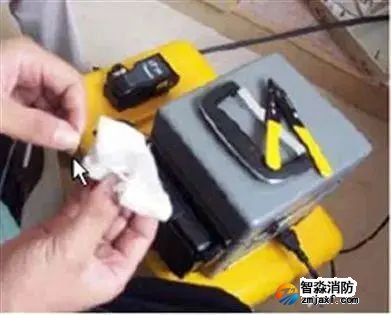

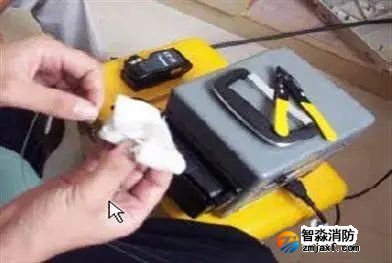

步骤14：用沾酒精纸巾将光纤擦试干净

步骤15：用光纤切割器斩切光纤 （斩切长度要适中）

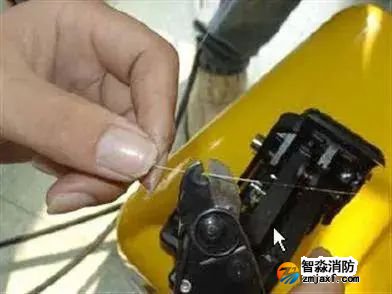

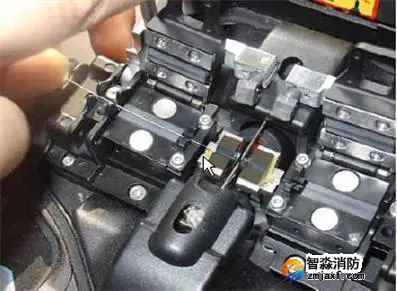

步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）

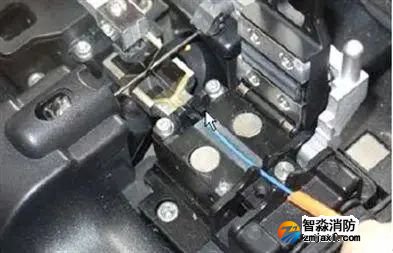

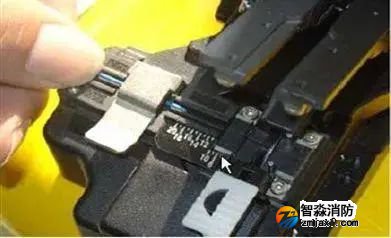

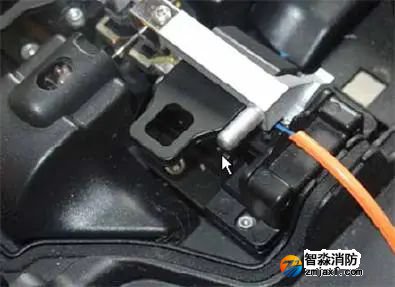

步骤17：固定好光纤

步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）

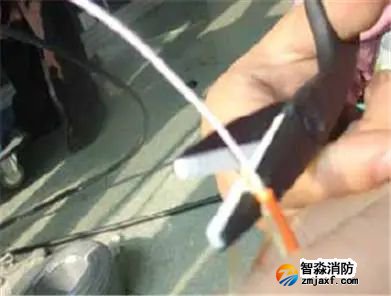

步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层

步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm

步骤21：用沾酒精纸巾将光纤擦试干净

步骤22：用光纤切割器斩切尾纤 （斩切长度要适中）

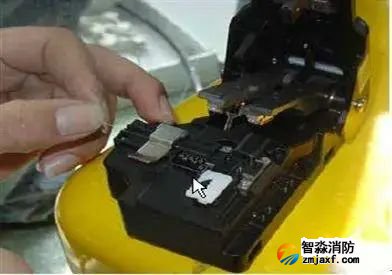

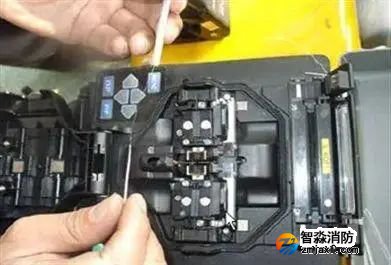

步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）

步骤24：固定光纤跳线

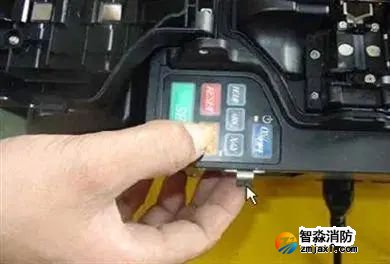

步骤25：按“SET”键开始熔接光纤

步骤26：光纤 X、Y 轴自动调节

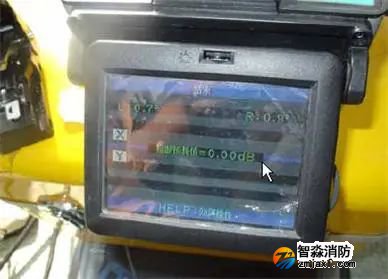

步骤27：熔接结束观察损耗值若熔接不成功会告知塬因

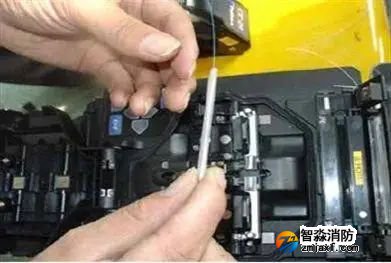

步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）

步骤29：将套好热缩套管的光纤放到加热器中

步骤30：按“HEAT”键加热

图文讲解光纤熔接全过程，弱电人不学也要看看

步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）

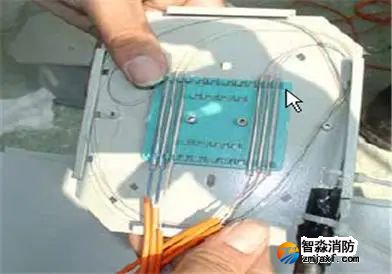

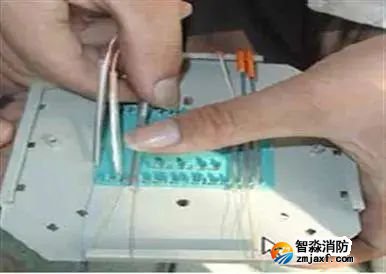

步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内

步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内

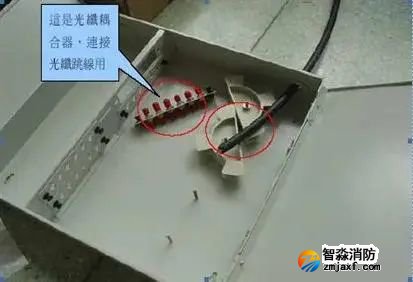

步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器

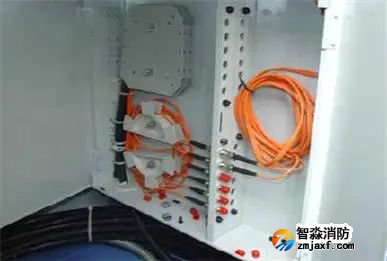

步骤35：光纤配线架安装完成后开始跳纤给设备使用

光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
