浅谈海湾消防系统中的信号

浅谈海湾消防系统中的信号

在我们消防安装调试过程中，经常涉及到两种常见的信号，无源信号和有源信号。很多人都不能较好的理解有源和无源，今天我在这里简单通俗的方式讲解一下什么是信号，消防中常见信号有哪些，信号中的有源信号和无源信号的区别。文章仅为个人见解，用通俗易懂的方式讲解可能存在不对的地方，欢迎底部留言讨论！

在消防施工过程中遇到最多的信号莫过于有源信号和无源信号了，这类型号常用于消防模块与风机、水泵、风阀等实体消防设施的对接。所谓有源和无源是指消防实体设施需要的信号是否自带电源。

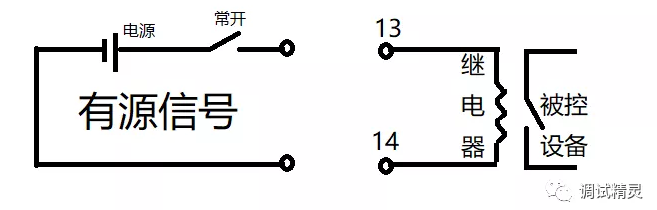

有源信号，由电源加上一个开关组成，如下图：

　　特点：

　　1.自带电源，消防中其电源一般为24V，一般驱动电流10mA-2000mA。

　　2.常见的于消防风机、水泵、应急强启等，实际驱动为一个继电器的设备中，继电器驱动电流一般分为两种10mA和20mA、50mA控制20A电流的很少见。

　　3.被接设备接入端无电压，接入继电器的13、14脚。可通过量电压验证，也可通过测量电阻验证，线圈电阻5百至几千欧。

　　4.有源设备端动作后又电压变化，一般为下图情况，动作后开工常开闭合输出电源。

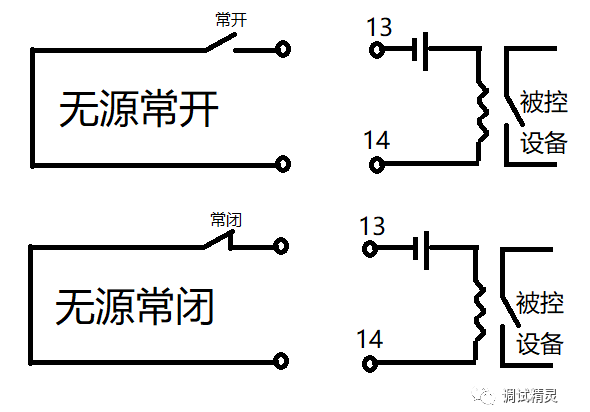

无源信号俗称干接点，运用比较广泛，其又分为两种，无源常开和无源常闭，如下图：

　　特点：

　　1.不带电源，只由一个开工组成，也是一定容量的，消防系统中一般能承受DC30V/1A的电流，所有一般不能直接接入带交流220V的电路中

　　2.被控设备接线端必然带电，一般为直流24V，也可能是交流24V，甚至可能是交流220V，所有验证的时候用交流档测试被控设备接入端电压更为保险。

　　3.常开常闭是指模块未动作或者设备未动作时，其对应开工的状态。我们常问需要什么信号是指，被控设备需要的常开常闭。

最后，我简单介绍一下信号的一些基本知识，有兴趣的朋友可以耐心看一下。

信号是能表示消息的物理量，物理量可以是光、声音、电、电磁波等。光纤里面传播的就是光信号，我们平时语言交流就是声音信号，电子产品电路板内部就是电信号，手机通信线利用的就是电磁波信号。

然而信号代表的意义，则是通过协议来实现的，简单来说协议就是约定不同的物理状态表示不同的意思，好比小时候你不愿意说话时，就约定要你就摇头不要就点头一样。然而真正的协议不会这么简单，最复杂的协议莫过于人类的语言了，最直观的协议莫过于间谍片中重要的密码本一样，通过密码本（协议）将人类的文字转换成对应不同电磁波发送出去，这一过程叫做编码，而将接收到的电磁波通过密码本（协议）转换为对应的文字的过程叫做编译。

海湾消防系统中能够涉及到的信号，物理量来分，分为三种，光、电、电磁波，光纤联网中涉及到光信号，无线通信涉及到电磁波，在实际工作中我们遇到的情况不多，其包含的也比较深奥这里我就不多讲了。涉及最多的就是电信号了，电信号按照协议分为RS232、RS485、CAN、TC-BUS等信号，这些信号只是按照了不同规律编码规则的不同的电信号，电信号的各个方面都会有着很大差异，常用于消防弱电系统设备与设备、主机与外围设备之间的通信。我们做消防的不必了解得太深，知道就行。
