海湾GST-LD-8361H两线制模块接线图

海湾消防GST-LD-8361H输入/输出模块，主要用于连接需要火灾报警控制器控制的消防联动设备，主要应用两种情形：

　　1）被控设备控制端口提供12V~48V检线电压的场合，如卷帘门、消防电梯等；

　　2）需要DC24V有源控制（持续输出）的场合，如电磁阀、非编码声光等，并可接收设备的动作回答信号。

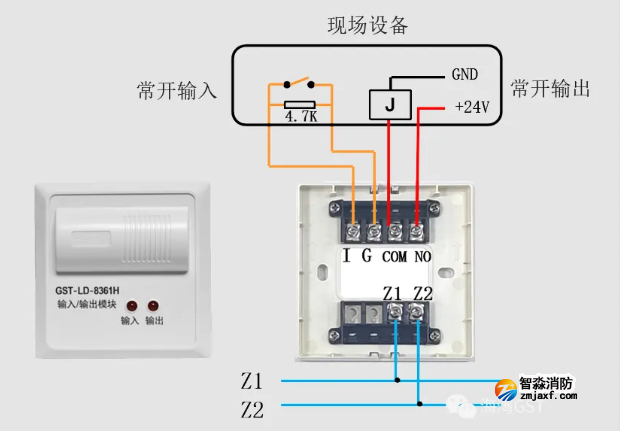

应用1：输入端为无源常开触点的接线方法；用于输出检线电压由被控设备提供的卷帘门、水泵、风机等。

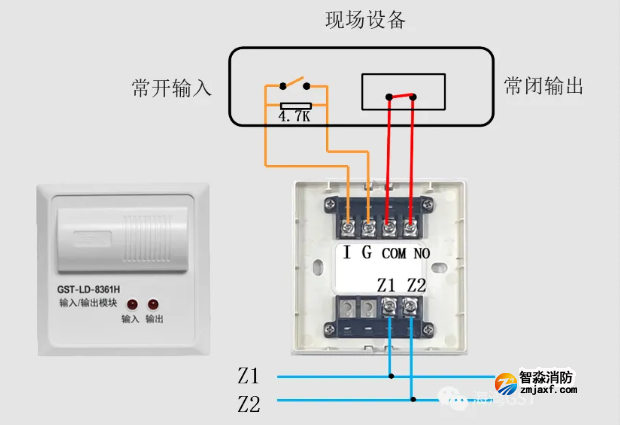

应用2：用于无源常闭触点控制的设备，如电梯。

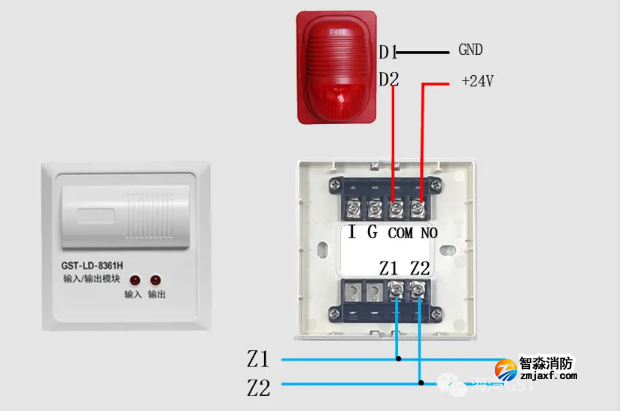

应用3：用于配接非编码声光，实现交替响。
