GST-DJ-S60C海湾消防交流三相电压传感器接线图

GST-DJ-S60C是海湾消防的消防设备电源监控系统中一款交流三相电压传感器，导轨式安装，通过专用编码器设置地址，能够采集两组三相交流电压，并通过无极性二总线通讯上传到监控器；监控器可以指示相应的电源故障类型，并发出声光故障信号。

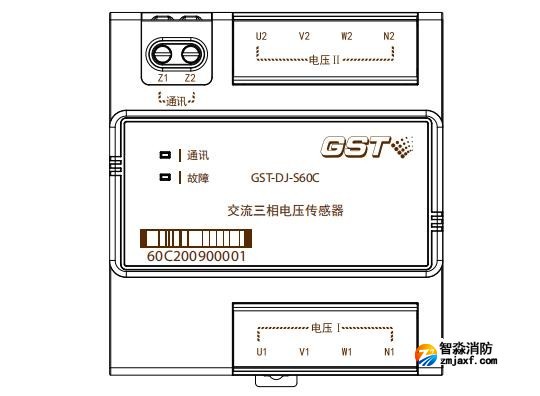

GST-DJ-S60C交流三相电压传感器接线端子见上图所示。

GST-DJ-S60C交流三相电压传感器接线图：

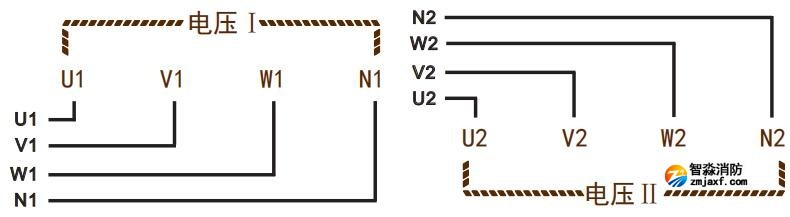

图一　交流三相电压测量接线方式

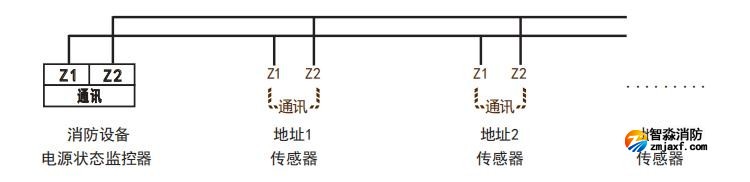

图二　一般环境推荐　采用双绞线

特殊环境推荐 采用屏蔽双绞线

　　通讯：二总线，无极性。

　　监测电压输入:电压I和电压Ⅱ：两路独立的三相四线电压输入；并接在被监测电压上，注意U、V、W、N线的顺序及极性。
