海湾GST-HX-MN100C（Ex）火灾声光警报器技术参数

特点

  海湾GST-HX-MN100C（Ex）火灾声光警报器，是一种安装在现场的声光报警设备，采用电子编码， 地址码可在安全区现场改写。信号总线及 24V 电源线无极性，接线方便。当现场发生火灾并被确认 后，由消防控制中心的火灾报警控制器启动警报器。警报器启动时发出强烈的声光信号，以达到提 醒现场人员注意的目的。在用于石油、化工行业等有防爆要求的 1 区及 2 区时，需与海湾公司生产的安全栅配接使用。

主要技术指标

(1) 工作电压：电源电压：DC24V，无极性 允许范围：DC15V～DC28V  信号总线电压：总线 24V，无极性 允许范围：16V～28V

(2) 工作电流：总线监视电流≤0.3mA 总线动作电流≤1.5mA  电源监视电流≤1mA 电源动作电流≤15mA (3) 闪光频率：1.12Hz~1.68 Hz

(4) 声压级：75dB～115dB（正前方 3m 水平处（A 计权））

(5) 防爆标志：Ex ib ⅡC T6 Gb

(6) 防爆合格证号：CE16.2244

(7) 线制：四线制，与总线隔离安全栅采用无极性信号二总线连接，与电源隔离安全栅采用无极性二线制连接

(8) 配接安全栅输出参数：GST-LD-N8402(Ex)电源隔离式安全栅：U0=28V I0=115mA  GST-LD-N8401(Ex)总线隔离式安全栅：U0=28V I0=115mA

(9) 使用环境：温 度：-10℃～+55℃  相对湿度≤95%，不凝露

(10) 外壳防护等级：IP43

(11) 外形尺寸：144mm×90mm×60.5mm（带底壳）

结构特征、安装与布线

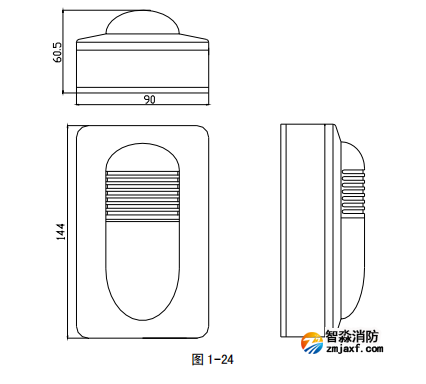

GST-HX-MN100C（Ex）火灾声光警报器外形示意图如图 1-24 所示。

安装方法：

(1) 声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚 0.2m 处为宜。

(2) 声光警报器与底壳之间采用插接方式。

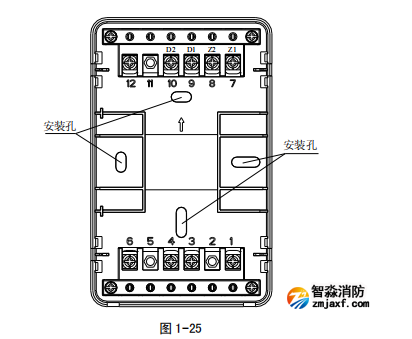

(3) 安装底壳时应注意方向，底壳示意图如图 1-25 所示。

其中：D1、D2 接 GST-LD-N8402(Ex)电源隔离式安全栅，无极性。 Z1、Z2 接 GST-LD-N8401(Ex)总线隔离式安全栅，无极性。

布线要求：电源线 D1、D2 采用 BV 线，截面积≥1.5mm2 ；

信号总线 Z1、Z2 采用 RVS 型双绞线，截面积≥1.0mm2 。
