海湾JTG-ZM-GST9614 点型紫外火焰探测器安装接线技术

特点

海湾JTG-ZM-GST9614点型紫外火焰探测器为感光型火灾探测器，它通过探测物质燃烧所产生的紫外 线来探测火灾，适用于火灾发生时易产生明火的场所。对发生火灾时有强烈的火焰辐射或无阴燃阶 段的火灾以及需要对火焰作出快速反应的场所均可采用本探测器。防爆性能符合 GB 3836.1《爆炸 性气体环境用电气设备 第 1 部分: 通用要求》及 GB 3836.2《爆炸性气体环境用电气设备 第 2 部 分: 隔爆型 “d”》标准要求，同时还满足 GB 12791《点型紫外火焰探测器技术要求及试验方法》 中的各项要求。

探测器有编码和非编码两种工作模式。探测器与我公司生产的火灾报警控制器以总线方式连接 时，探测器工作在编码模式，探测器从总线获取电源并通过总线传递信息；探测器与DC24V电源连接 时，探测器工作在非编码模式，探测器通过输出不同的电阻值向外传递信息。

本探测器防爆类型为 ExdIICT6，适用于防爆 1 区、2 区各种防爆场所，可根据现场环境选用。 传感部件选用技术先进的紫外光敏管，具有灵敏度高，性能可靠，抗粉尘污染、抗潮湿及抗腐蚀能 力强等优点。

主要技术指标

(1) 工作电压：编码模式：额定工作电压：总线 24V  电压允许范围：总线 16V～28V  非编码模式：额定工作电压：DC24V  电压允许范围：DC20V～DC28V

(2) 工作电流：编码模式：监视电流≤2mA 报警电流≤3mA  非编码模式：监视电流≤13mA 报警电流≤23mA

(3) 指示灯：报警确认灯，红色，监视状态闪亮，火警时常亮

(4) 光谱响应范围：185nm～260nm

(5) 探测角度≤1200

(6) 探测距离：探测器设有二个灵敏度级别，不同的灵敏度级别对应着不同的探测距离。对于放置 于底面积为 33cm×33cm，高为 5cm 的容器中的 2000g 工业乙醇（乙醇含量 90%以上）燃烧产生的火 焰:Ⅱ级，17m；Ⅲ级，12m

(7) 外壳防护等级：IP66

(8) 使用环境：温度：－20℃～＋60℃   相对湿度≤95%，不结露

(9) 外形尺寸：180.5mm×144mm×133mm

在下列情形的场所，不宜使用本探测器

 可能发生无焰火灾；

 在火焰出现前有浓烟扩散；

 探测器的“视线”易被遮挡；

 探测器易受阳光直接或间接照射；

 现场有较强紫外线光源，如卤钨灯等；

 在正常情况下有明火、电焊作业以及 X 射线、弧光、火花等影响。

结构特征、安装与布线

探测器外壳零件采用铝合金制成，含镁量小于 6%，有足够的机械强度，经水压试验 1.5Mpa， 历时 10s 无滴水和 变形，能承受 7J 冲击能量，更高 表面温度不超过 85℃。探测窗口采用石英 玻璃，可透过紫外线，能承受 2J 冲击能量。

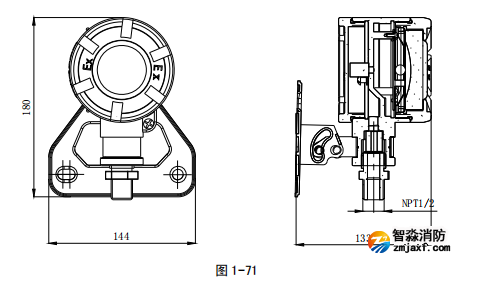

探测器外形结构如图 1-71 所示：

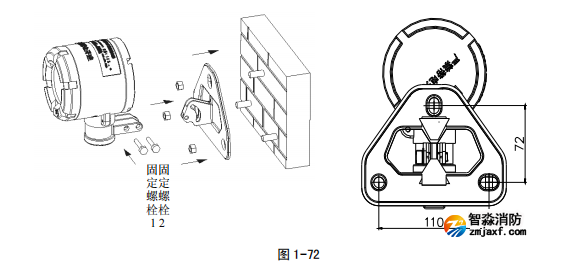

探测器的安装方式有两种，一种是安装在墙壁上，另一种是安装在顶棚上。探测器附件备有卡 箍和壁板，用于探测器的安装，卡箍和壁板结构示意图如图 1-72 所示。壁板用三个 M660 的膨胀 螺栓直接固定在墙壁或者顶棚上，卡箍用来连接探测器和壁板。 通过调节探测器和卡箍，可以使探 测器向上转动 18°，向下转动 50°，左右转动各 90°。安装时，先把卡箍套在探测器的支撑轴上， 然后通过固定螺栓 1 将卡箍连接到壁板上，接好探测器连接线。调节探测器和卡箍，使探测器正对被保护区域，然后拧紧固定螺栓 1 和固定螺栓 2，将探测器固定好。

探测器接线端子如图 1-73 所示：

其中：

Z1、Z2：编码模式时接火灾报警控制器总线，无极性。

非编码模式时接 DC24V 电源，无极性。

K1、K2：只用于非编码模式，通过输出不同的电阻值表示不同的状态：火警状态短路；正常 状态为 4.7kΩ；故障状态断开。

布线要求：

现场布线采用截面积大于等于 1mm2 ，外径为φ8 mm 的屏蔽耐火电缆，接线步骤如下：

（1）旋下探测器后盖和接线压紧螺母；

（2）将电缆线依次穿过压紧螺母、金属垫圈、橡胶密封圈，留出适当的长度；

（3）将电缆线剥去外皮留出金属导线 5mm，将橡胶密封圈、金属垫圈、压紧螺母连同电缆一同 旋进探测器壳体，用扳手将压紧螺母旋紧为止；

（4）将电缆的金属线头与探测器接线端子对应相接，将电缆的屏蔽接入探测器外壳内部保护地 接线处； （5）将探测器后盖用工具旋紧，从探测器外壳保护地接线处将探测器外壳接入保护地；

（6）检查探测器后盖、电缆压紧螺母确定已旋紧，然后可进行控制器端的接线。

安装完成后需做如下检查：

（1）外壳表面应无裂纹、孔洞，底壳、后盖连接牢固；

（2）探测窗无划伤、裂纹；

（3）进线口处应有密封圈；

（4）密封圈与电缆线径吻合；

（5）进线口锁紧螺母已锁紧；

（6）接地标识处有接地线。

遮光罩的选用

对于现场有阳光直射或反射到紫外探测器的情况，可考虑使用遮光罩：

a) 半遮罩

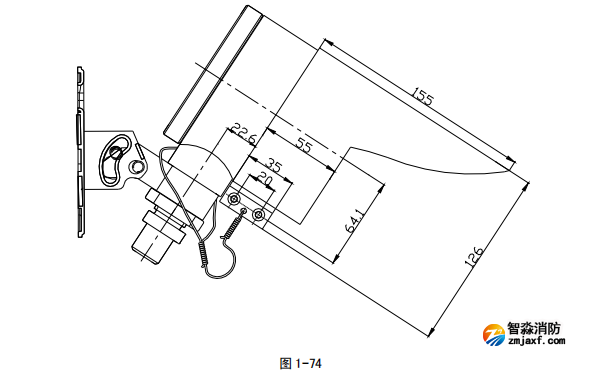

能遮挡来自探测器上方的光线，适用于探测器壁挂安装并对斜下方进行火焰探测报警的情况。该遮光罩 直接固定于探测器壳体上，安装示意图如图 1-74 所示：

b) 全遮罩

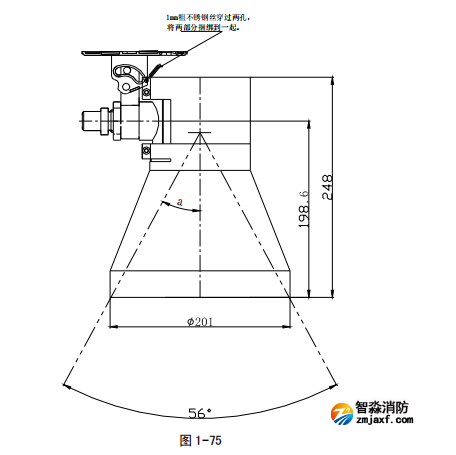

能遮挡来自探测器视窗四面的光线，适用于探测器吸顶安装并对正下方进行火焰探测报警的情 况。该遮光罩直接固定于探测器壳体上，安装示意图如图 1-75 所示，注意此时探测器的保护面积 有所变化，可按公式πh2 tg2 а计算，其中安装高度 h 更好 小于 10 米。
