特点

JTG-ZW-G1型点型紫外火焰探测器是通过探测物质燃烧所产生的紫外线来探测火灾的，适用于 火灾发生时易产生明火的场所，对发生火灾时有强烈的火焰辐射或无阴燃阶段的场所均可采用本探 测器。本探测器与其它探测器配合使用，能及时发现火灾，减少损失。本探测器主要具有以下特点：

（1）内置单片机进行信号处理及与火灾报警控制器通讯；

（2）采用智能算法，既可以实现快速报警，又可以降低误报率；

（3）二级灵敏度设置，适用于不同干扰程度的场所；

（4）传感器采用进口紫外光敏管，具有灵敏、可靠、抗粉尘污染、抗潮湿及抗腐蚀性气体等优 点。

主要技术指标

（1）工作电压：总线 24V

（2）监视电流≤2mA

（3）报警电流≤2.5mA

（4）线制：无极性信号二总线

（5）探测角度≤120 0

（6）保护面积：S=（h×tgα）2 π h：探测器距地面高度，α=400

（7）报警确认灯：红色，巡检时闪烁，报警时常亮

（8）使用环境： 温度：-10℃～+55℃ 相对湿度≤95%，不结露

（9）编码方式：十进制电子编码

（10）外形尺寸：直径：103mm，高：53.5mm(带底座)

在下列情形的场所，不宜使用本探测器

（1）可能发生无焰火灾的场所

（2）在火焰出现前有浓烟扩散的场所

（3）探测器的“视线”易被遮挡的场所

（4）探测器易受阳光或其它光源直接或间接照射的场所

（5）现场有较强紫外线光源，如卤钨灯等的场所

（6）在正常情况下有明火、电焊作业以及 X 射线、弧光、火花等影响的场所

结构特征、安装与布线

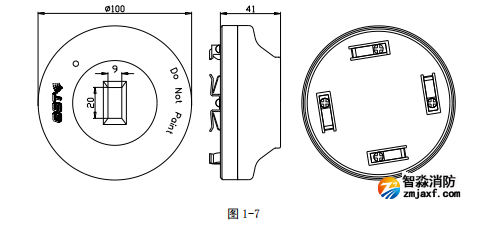

探测器的外形结构示意图如图 1-7：

本探测器的安装及布线与 JTY-GD-G3/G3T 型点型光电感烟火灾探测器相同。
