海湾JTW-ZOM-GST9612 型点型感温火灾探测器接线安装技术

海湾JTW-ZOM-GST9612 型点型感温火灾探测器接线安装技术

特点

海湾JTW-ZOM-GST9612 型点型感温火灾探测器是我公司推出的最新产品。在保留 JTW-ZCD-G3N 型点 型感温火灾探测器功能的基础上，具有以下特点：

（1） 专业造型设计、结构新颖、外形美观；

（2） 指示灯指示明显，360 度范围可见；

（3） 具有溢水孔设计，防止积水渗漏；

（4） 在线电子编码；

（5） 支持数字化总线。

主要技术指标

（1）探测器类别：P（A1R 和 BS 可设，出厂默认类别为 A1R）

（2）工作电压：总线 24V

（3）监视电流≤0.8mA

（4）报警电流≤1.8mA

（5）报警确认灯：红色，巡检时闪烁，报警时常亮

（6）使用环境： 温度：A1R 类别：典型应用温度 25℃；范围 -10℃～50℃ BS 类别： 典型应用温度 40℃；范围 -10℃～65℃  相对湿度≤95%，不结露

（7）编码方式：十进制电子编码

（8）外壳防护等级：IP33

（9）外形尺寸： 直径：100mm，高：53.3mm(带底座)

保护面积

当空间高度小于 8m 时，一个探测器的保护面积，对一般保护现场而言为 20m2～30m2。具体设计 参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

结构特征、安装与布线

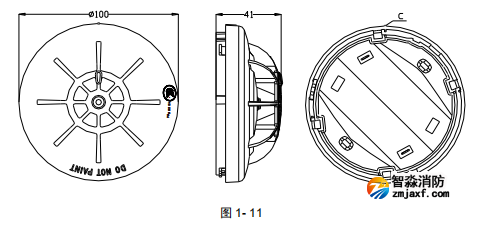

 探测器的外形结构示意图如图 1-11：

本探测器的安装及布线与 JTY-GM-GST9611 型点型光电感烟火灾探测器相同。
