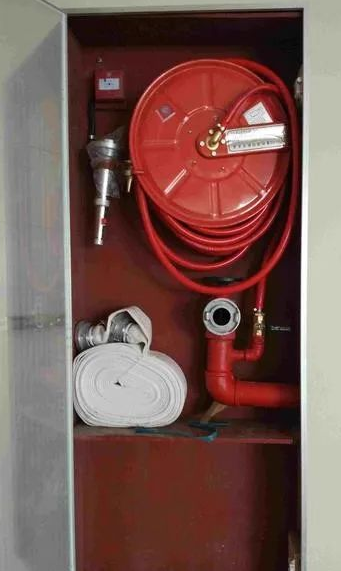

一、消火栓箱内消火栓按钮的配置

《消火栓箱》 GB/T14561-2019

3.1 消火栓箱 fire hydrant cabinet
    固定安装在建筑物内的消防给水管路上，由箱门、箱体、室内消火栓、消防接口、消防水带、消防水枪、消防软管卷盘及电器设备等消防器材组成，具有给水、灭火、控制及报警等功能的箱式消防装置。

5.9.6 电器设备

    5.9.6.1 消火栓按钮

    消火栓箱内配置的消火栓按钮应为符合GB16806-2006中4.12规定。

二、消火栓按钮的基本要求

  《消防联动控制系统》 GB16806-2006

消防联动控制系统 ：
    火灾自动报警系统中，接收火灾报警控制器发出的火灾报警信号，按预设逻辑完成各项消防功能的控制系统。通常由消防联动控制器、模块、气体灭火控制器、消防电气控制装置、消防设备应急电源、消防应急广播设备、消防电话、传输设备、消防控制室图形显示装置、消防电动装置、消火栓按钮等全部或部分设备组成。

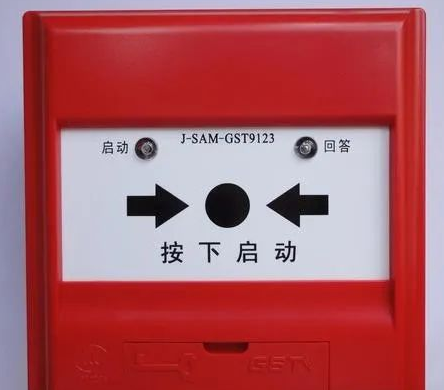

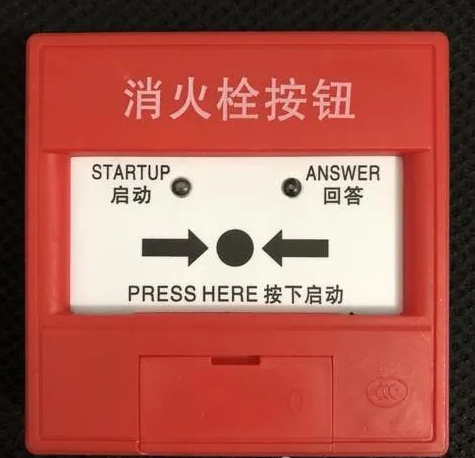

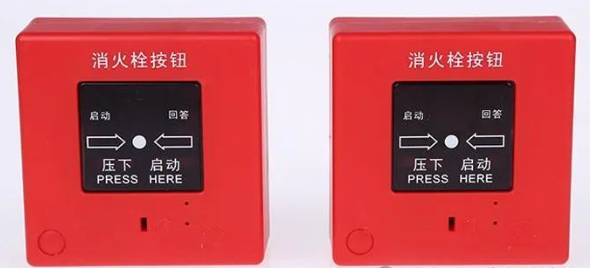

4.12 消火栓按钮

4.12.1 基本功能
4.12.1.1 消火栓按钮的工作电压应采用不大于36 V的安全电压。
4.12.1.2 消火栓按钮应具有向消火栓水泵控制器或消防联动控制器发送启动控制信号，并接收水泵启动回答信号的功能。
4.12.1.3 消火栓按钮的正常监视状态应可通过其前面板外观清晰识别，启动零件不应破碎、变形或移位。
4.12.1.4 消火栓按钮从正常监视状态进入启动状态可以通过击碎启动零件或使启动零件移位完成，进入启动状态的消火栓按钮应能从前面板外观变化清晰识别且与正常监视状态有明显区别。
4.12.1.5 消火栓按钮应设红色启动确认灯，消火栓按钮启动零件动作后，启动确认灯应点亮，并保持至启动状态被复位。
4.12.1.6 消火栓按钮应设绿色回答确认灯，水泵启动并给出回答信号后，回答确认灯应点亮，并保持至水泵停止工作。
4.12.1.7 如通过启动、回答确认灯显示消火栓按钮其他工作状态，被显示的状态应与启动、回答指示的状态有明显区别。
4.12.1.8 具有火灾报警功能的消火栓按钮可通过点亮启动确认灯同时指示启动和报警状态，且还应满足GB 19880的要求。
4.12.1.9 消火栓按钮动作后应仅能使用工具通过下述方法进行复位：
        a) 对启动零件不可重复使用的，更换新的启动零件；
        b) 对启动零件可重复使用的，复位启动零件。
4.12.1.10 启动零件不可重复使用的消火栓按钮应有专门测试手段，在不击碎启动零件的情况下进行模拟启动及复位测试。
4.12.2 结构与外观
4.12.2.1 消火栓按钮外壳的边角应钝化，减少使人受伤的可能性。操作启动零件时不应对操作者产生伤害。
4.12.2.2 消火栓按钮的操作面板应符合下述要求：
        a) 在前面板垂直中心线的正中间；
        b) 可以设计成允许与前面板水平中心线有垂直偏差。
        消火栓按钮的操作面板应与前面板在同一水平面或嵌入前面板里，但不能凸出前面板外。消火栓按钮按制造商规定的安装方式安装后，前面板应与安装面平行，且凸出安装面至少15 mm。
4.12.2.3 消火栓按钮前面板面积应大于6400 mm²，操作面板面积应大于1000 mm²。
4.12.2.4 消火栓按钮按制造商规定的安装方式安装后，除下述部位外，可视的表面颜色应为红色：
        a) 操作面板；
        b) 4.12.2.5、4.12.2.6、4.12.2.7中规定的符号和文字。
4.12.2.5 消火栓按钮前面板上的符号和文字均应在前面板水平中心线下方。非红色标识部分总面积不应超过前面板面积的5％。

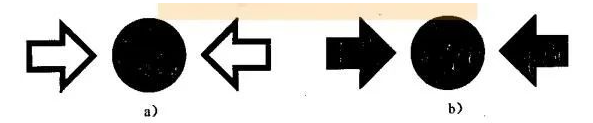

4.12.2.6 消火栓按钮的操作面板上应标注图3a)或图3b)所示的图形符号。图形标识可附有补充性文字(如：按下启动)。符号和文字总面积不应超过操作面板总面积的10％。

4.12.2.7 消火栓按钮操作面板上的其他符号、文字不应影响4.12.2.6中规定的图形标识，且限制在操作面板上部和/或下部25％区域内。除4.12.2.6中规定的图形标识外，操作面板上的标识与操作面板的颜色应有明显区别且总面积不应超过操作面板面积的5％。
4.12.2.8 消火栓按钮应至少具有一常开或常闭接点，接点容量应在使用说明书中说明。
4.12.2.9 消火栓按钮的指示灯点亮时，在其正前方2 m处，光照度不超过500 lx的环境条件下，应清晰可见。

三、消火栓按钮的作用

《火灾自动报警系统设计规范》 GB50116-2013

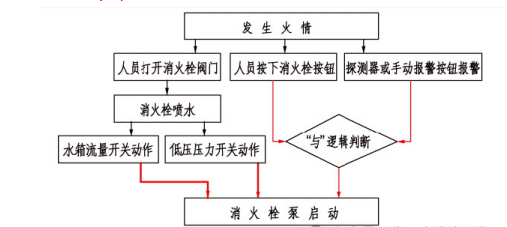

4.3.1 联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。

条文说明

4.3.1 消火栓使用时，系统内出水干管上的低压压力开关、高位消防水箱出水管上设置的流量开关，或报警阀压力开关等均有相应的反应，这些信号可以作为触发信号，直接控制启动消火栓泵，可以不受消防联动控制器处于自动或手动状态影响。当建筑物内设有火灾自动报警系统时， 消火栓按钮的动作信号作为火灾报警系统和消火栓系统的联动触发信号，由消防联动控制器联动控制消防泵启动，消防泵的动作信号作为系统的联动反馈信号应反馈至消防控制室，并在消防联动控制器上显示。消火栓按钮经联动控制器启动消防泵的优点是减少布线量和线缆使用量，提高整个消火栓系统的可靠性。消火栓按钮与手动火灾报警按钮的使用目的不同，不能互相替代。稳高压系统中，虽然不需要消火栓按钮启动消防泵，但消火栓按钮给出的使用消火栓位置的报警信息是十分必要的，因此稳高压系统中，消火栓按钮也是不能省略的。
   当建筑物内无火灾自动报警系统时，消火栓按钮用导线直接引至消防泵控制箱（柜），启动消防泵。

《火灾自动报警系统施工及验收标准》 GB50166-2019

4.17.3 应对消火栓按钮的离线故障报警功能进行检查并记录，消火栓按钮的离线故障报警功能应符合下列规定：
    1 使消火栓按钮处于离线状态，消防联动控制器应发出故障声、光信号；
    2 消防联动控制器的报警信息显示功能应符合本标准第4.1.2条的规定。
4.17.4 对消火栓按钮的启动、反馈功能进行检查并记录，消火栓按钮的启动、反馈功能应符合下列规定：
    1 使消火栓按钮动作，消火栓按钮启动确认灯应点亮并保持，消防联动控制器应发出声、光报警信号，记录启动时间；
    2 消防联动控制器应显示启动设备名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第４.2.2条的规定；
    3 消防泵启动后，消火栓按钮回答确认灯应点亮并保持。

Ⅱ 消火栓系统控制调试

4.17.5 应使消防联动控制器与消防泵控制箱、柜等设备相连接，接通电源，使消防联动控制器处于自动控制工作状态。
4.17.6 应根据系统联动控制逻辑设计文件的规定，对消火栓系统的联动控制功能进行检查并记录，消火栓系统的联动控制功能应符合下列规定：
    1 应使任一报警区域的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号，同时使消火栓按钮动作；
    2 消防联动控制器应发出控制消防泵启动的启动信号，点亮启动指示灯；
    3 消防泵控制箱、柜应控制消防泵启动；
    4 消防联动控制器应接收并显示干管水流指示器的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；
    5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消火栓按钮的启动信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。
