海湾JTF-GOF-GST9713 型点型复合式感烟感温火灾探测器接线安装技术

海湾JTF-GOF-GST9713型点型复合式感烟感温火灾探测器接线安装技术

特点

海湾JTF-GOF-GST9713型点型复合式感烟感温火灾探测器是我公司推出的最新产品。在保留 JTFBGOF-GST601 型点型复合式感烟感温火灾探测器功能的基础上，具有以下特点：

（1）专业造型设计、结构新颖、外形美观；

（2）指示灯指示明显，360 度范围可见；

（3）具有溢水孔设计，防止积水渗漏；

（4）迷宫设计独特，抗灰尘污染性强；

（5）自诊断、自补偿、自学习；

主要技术指标

（1）探测器类别：A2R

（2）工作电压：DC16V～DC28V

（3）监视电流≤60µA (注：静态时探测器可工作在 DC16V～DC28V 电压范围内。)

（4）报警电流≤30mA

（5）报警确认灯：红色，巡检时闪烁，报警时常亮

（6）使用环境：

 温度：-10℃～+50℃

相对湿度≤95%，不结露

（7）外壳防护等级：IP23

（8）外形尺寸：

直径：100mm，高：54.5mm(带底座)

保护面积

当空间高度不超过 8m 时，保护面积为 30m2。具体参数应以《火灾自动报警系统设计规范》（GB

50116）为准。

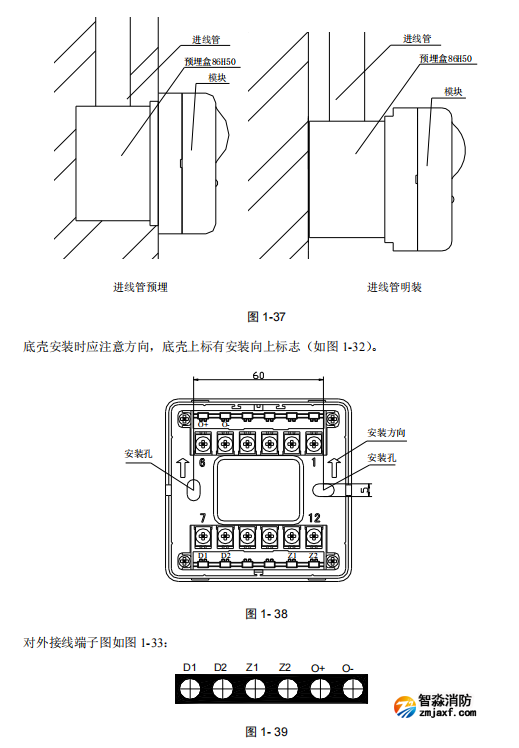

结构特征、安装与布线

外形结构与 JTF-GOM-GST9613 型点型感温火灾探测器相同。

安装及布线方式与 JTY-GF-GST9711 型点型光电感烟火灾探测器相同。

探测器与 GST-LD-8319 输入模块配合应用
