海湾GST-HX-F8503型火灾声光警报器接线安装技术

特点

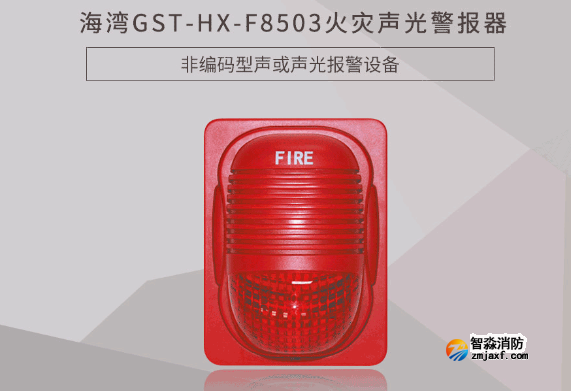

海湾GST-HX-F8503型火灾声光警报器是一种安装在现场的非编码型声或声光报警设备，用于在火

灾发生时提醒现场人员注意。在警报器输入端加入 DC24V 即可发出声光报警信号。若想将非编码型

警报器与火灾报警控制器连接，需接入编码型联动控制模块，如 GST-LD-8301A 型输入/输出模块。

主要技术指标

 （1）工作电压：DC24V

 （2）工作电流≤60mA

 （3）线制：与电源线采用无极性二线制连接

（4）声压级：85dB～115dB（正前方 3m 水平处（A 计权））

 （5）闪光频率：1.0Hz～1.5Hz

（6）变调周期：4s（1±20％）

 （7）使用环境：

 温度：-10℃～+50℃

 相对湿度≤95%，不结露

（8） 外壳防护等级：IP30

（9） 执行标准：GB 26851-2011

（10） 外形尺寸：106mm×142mm×62mm

结构特征、安装与布线

GST-HX-F8503 型警报器外形及安装方法均与 GST-HX-M8503 型警报器相同。警报器底壳端子

说明：

D1、D2：接 DC24V 电源，无极性

布线要求：采用截面积≥1.5mm2的耐火 BV 线。
