特点

GST-LD-8302C切换模块主要用于重要设备的启动、停动控制。与具有断路、短路检测功能的多

线制控制盘配合使用，如 GST-LD-KZ014 型多线制控制盘等。

本模块提供一组常开、常闭触点，使多线制控制盘与外部控制设备电气隔离。用两线实现启动

控制及回答、短路、断路检测，便于现场布线。电路部分和接线底壳采用插接方式，接触可靠、便于

施工。

技术特性

13. 工作电压：

启动电压：DC24V 允许范围：DC20V～DC28V

14. 工作电流：

监视电流≤4.5mA

动作电流≤26mA

15. 输出容量：5A ，AC220V 或 5A ，DC24V

16. 线制：与多线制控制盘采用二线制连接；与现场设备采用四线连接，其中两线用于控制设备，

两线用于接收回答信号。

17. 使用环境：

温 度： -10℃～+50℃

相对湿度≤95%，不凝露

18. 外形尺寸：120mm×80mm×43mm

19. 外壳防护等级：IP30

结构特征、安装与布线

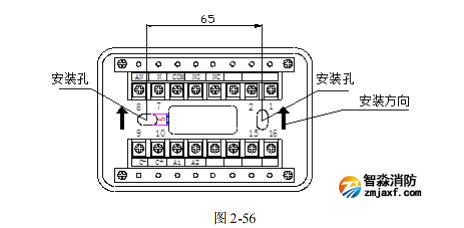

本模块的外形尺寸及结构与 GST-LD-8302 切换模块相同，安装方法也相同，其对外端子示意图

如图 2-56

接线说明如下：

C+、C-：启动命令信号输入端子(DC24V)；

 A1、A2：常开无源回答信号输入端子；

 以上为弱电端子；

 AN、N：有源回答输入端子（AC220V）；

COM、NO、NC：命令信号输出端子，为无源常开、常闭触点（5A，AC220V）。

布线要求：各端子外接线建议采用 BV 线，导线截面≥1.5mm2。

应用方法

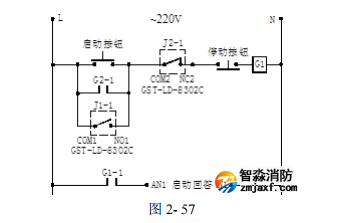

利用二个 GST-LD-8302C 切换模块可完成对交流设备的启停控制，如图 2-57 示。
