特点

海湾GST-ZF-101Z火灾显示盘是一种可用于楼层或独立防火区内的火灾报警显示装置。当建筑物内

发生火灾后，消防控制中心的火灾报警控制器产生报警，同时把火警信息传送到火火灾显示盘上，

火灾显示盘会将报火警的探测器编号及相关信息显示出来并发出声光报警。

火灾显示盘通过消防总线可与 GST200、GST500、GST5000、GST9000、GSTN1500 火灾报警控

制器配接，火灾报警控制器每个回路最多可配接 242 台火灾显示盘。

主要技术指标

（1） 工作电压：DC16.8V~DC27.6V

（2） 显示容量：120 条火警信息

（3） 显示范围：000000 00～99999999 中任意报警编码点（例如：火灾报警控制器上 010001

03 设备报火警，火灾显示盘上显示窗前六位显示 010001 设备二次码，后两位显示 03 设备类型）

（4） 线制：四线制，总线和电源线各两根，不分极性。

（5） 功耗

电源：静态功耗≤15mA(DC24V)

最大功耗≤70mA (DC24V)

总线：电源供电时≤0.2mA

 无电源时≤1.0mA

（6） 使用环境：

温 度：0℃～＋40℃

相对湿度≤95%，不凝露

（7） 外形尺寸：206mm×115mm×44mm

（8） 外壳防护等级：IP20

结构特征、安装与布线

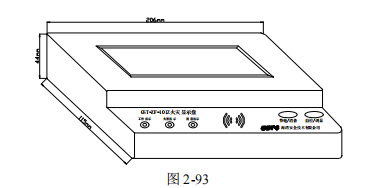

GST-ZF-101Z 火灾显示盘的外形示意图如图 2-93 所示：

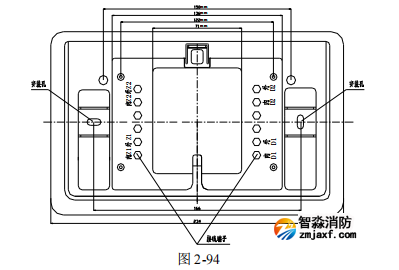

火灾显示盘分底座及显示盘两部分，采用壁挂式安装，外接线路可直接与火灾显示盘的底座连

接，火灾显示盘安装底座示意图如图 2-94：

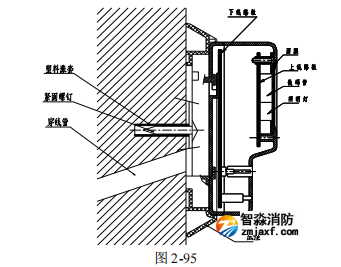

火灾显示盘安装示意图如图 2-95：

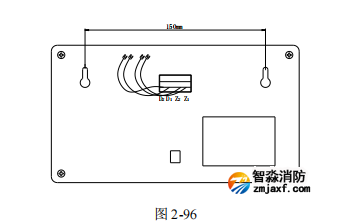

火灾显示盘接线端子示意图如图 2-96：

其中:

Z1、Z2：与火灾报警控制器连接的通讯总线，不分极性；

D1、D2：电源供电线，不分极性。
