海湾LD-1000A2型立式控制柜​接线安装技术

海湾LD-1000A2型立式控制柜接线安装技术

特点

LD-1000A2 型立式控制柜可根据工程需要灵活配置各种控制盘，可用来配装火灾报警控制器、

消防手动启动盘、多线制控制盘、消防广播盘、消防电话盘及电源盘等设备。控制柜底部为群式支

座，开有进线孔。控制柜底板上开有对应进线孔，并配有橡胶垫，穿线时将线穿过橡胶垫，以便起

到密封、防水、防鼠的作用。

主要技术指标

（1）材料内外表面均进行喷塑处理。

（2）可以安装 19 英寸各种控制盘，安装控制盘的最大空间为 32U，正常情况下可装配 22U。

（3）外形尺寸：550mm×460mm×1540mm。

（4）机柜底板上设有敲落孔（ø12），用于固定机柜。

外形示意图

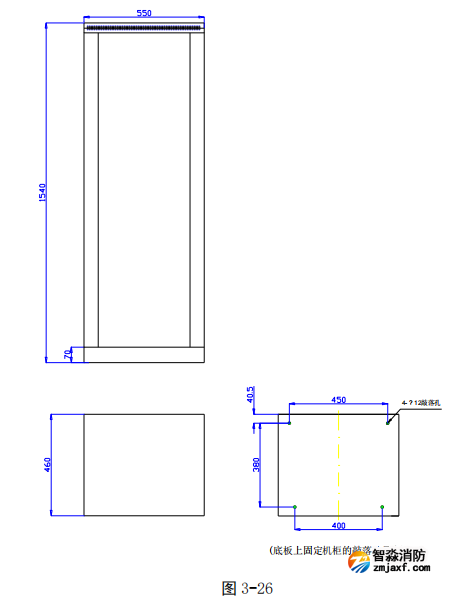

 LD-1000A2 型立式控制柜外形示意图如图 3-26 所示。

常用配件空间尺寸

➢ GST9000 主控盘：9U

➢ GST5000 主控盘：6U

➢ 消防手动启动盘：4U

➢ GST-LD-KZ014 多线制控制盘：4U

➢ GST-LD-D02 智能电源盘：2U

➢ GST-LD-D06 智能电源盘：3U

➢ GST-DH9000 电气火灾监控设备主控盘（柜式）：6U

➢ CRT 显示器面板：12U

➢ GST-TS-Z01A/GST-TS-Z01B 消防电话总机：2U

➢ GST-CD CD 录放盘：2U

➢ GST-GF500W/300W/150W 功放：2U

➢ GST-GBFB-200B 应急广播控制器：3U

➢ GST-GF150WB 功放：2U

➢ GST-GF500WB/300WB 功放：3U

➢ GST-LD-SD128 手动盘：4U
