海湾LD-FB-1101型双节琴台柜接线安装技术

海湾LD-FB-1101型双节琴台柜接线安装技术

特点

 LD-FB-1101型双节琴台柜与单节琴台柜功能及外形相同。面板空间为单节琴台柜的两倍，

可安装的控制盘也为单节的两倍。

主要技术指标

 （1）材料内外表面均进行喷塑处理。

 （2）面板尺寸：484mm×534mm（12U）×2，相当于 6 块 4U 标准盘。

 （3）外形尺寸：1050mm×863mm（包括台面）×1273mm。

外形示意图

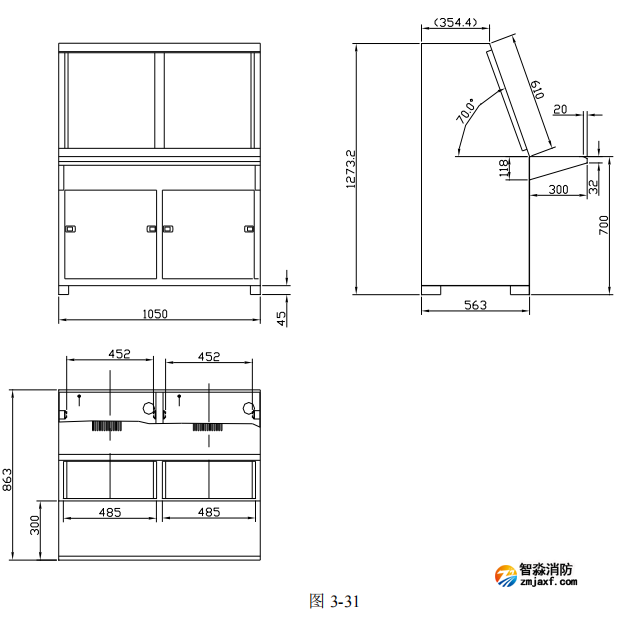

 海湾LD-FB-1101 型双节琴台柜外形示意图如图 3-31：

常用配件空间尺寸参见 LD-1000A2 型立式控制柜的相关内容。
