海湾TS-GSTN605消防电话中继器接线安装技术

海湾TS-GSTN605消防电话中继器

7.1 海湾TS-GSTN605消防电话中继器特点

 需要外接 DC24V 直流供电电源，两输入端 HI+/HI-连接系统两总线，两输出端 HO+/HO-连接

现场 TS-GSTN601 总线电话分机和 TS-GSTN604 消防电话插孔接口；

 可以有效增强系统总线的信号强度，增强总线可靠性及抗干扰能力；

 增加总线布线距离。加接一级消防电话中继器，可以将总线延伸至 3000 米，加接两级消防

电话中继器，可以将总线有效延伸到 4500 米。

 可以有效起到总线分区隔离效果。

7.2 海湾TS-GSTN605消防电话中继器主要技术指标

 工作电压：DC23V~25V

 工作电流：<0.5A

 环境温度：-10～55℃

 相对湿度：≤95％

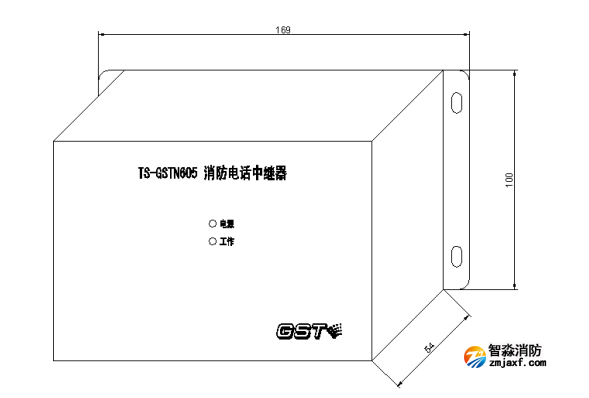

 外形尺寸：169mm×100mm×54mm（宽×高×厚）

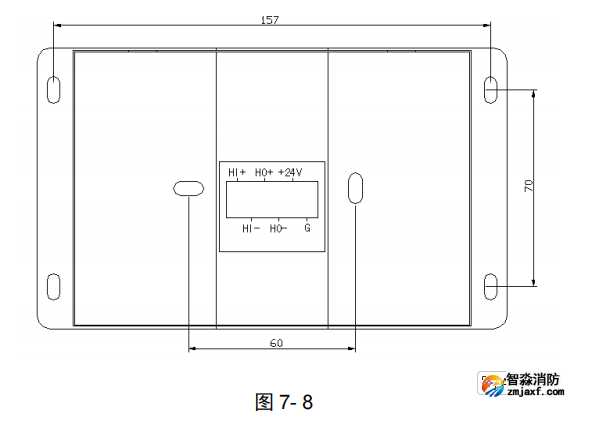

定位孔尺寸：157mm×70mm（如图 7-8 所示）

 重 量：0.5kg

7.3 海湾TS-GSTN605消防电话中继器结构特征、布线与安装

该产品共有 6 个接线端子：两个电源输入端子+24V/G，两个总线输入端子 HI+HI-，两个总线输

出端子 HO+HO-。为了接线方便，6 个接线端子是采用可插拔方式的。接好 6 根信号线后，将产品固

定在墙上。产品固定于墙上的方法有两种，一种方法是利用产品四周的 4 个固定孔直接将产品紧固

在墙上；第二种方法是将产品的后盖打开，利用后盖中间的两个固定将后盖紧固在墙孔预埋合上，

然后再将产品固定于后盖上。安装本机的导线应选用截面积大于 1.0 平方毫米的双色双绞线。注意：

红色为正，黑色为负。如图 7-8 所示。

7.4 应用方法

TS-GSTN605 消防电话中继器在正确接线及正常供电后，便可正常工作，无需进行任何操作。只

要+24V/G 供电正常，则电源指示灯常亮。但工作指示灯只有在系统总线工作正常后才闪亮，如果电

话总机关机，则消防电话中继器的工作指示灯不亮。
