海湾防火门监控系统介绍
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1661日期：2019-05-15 03:24:57

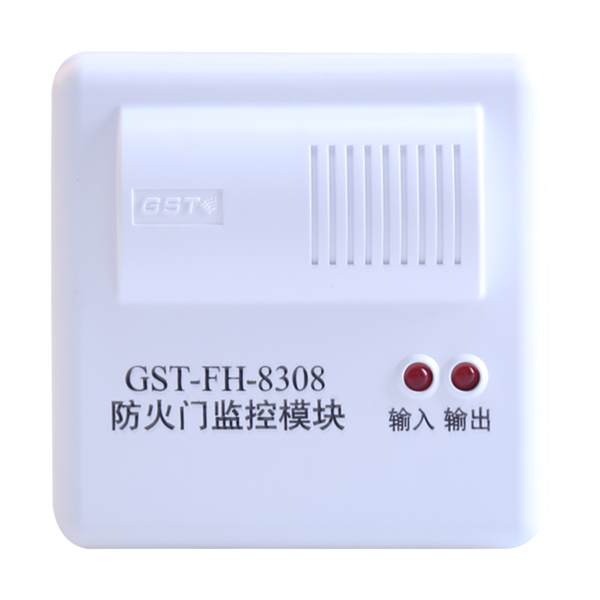

GST-LD-8308输入/输出接口：用于连接常闭防火门门磁、单常开防火门前端设备（电动闭门器等），实现输出控制和输入检测。

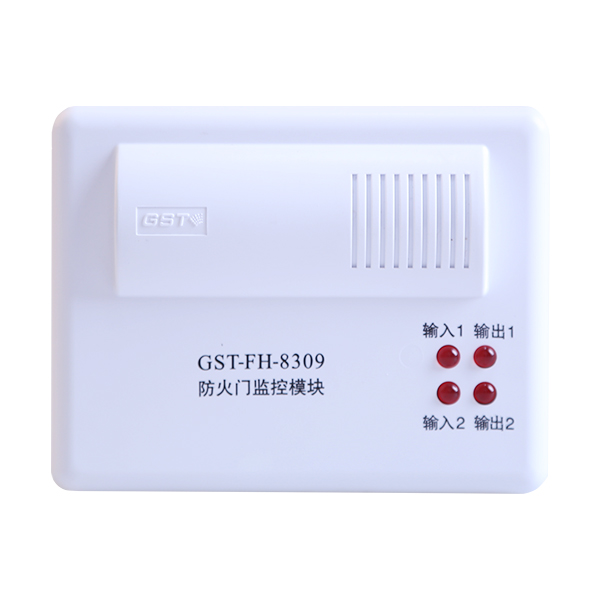

GST-FH-8309输入/输出接口：用于连接双常开防火门前端设备，实现双输出控制和双输入检测。

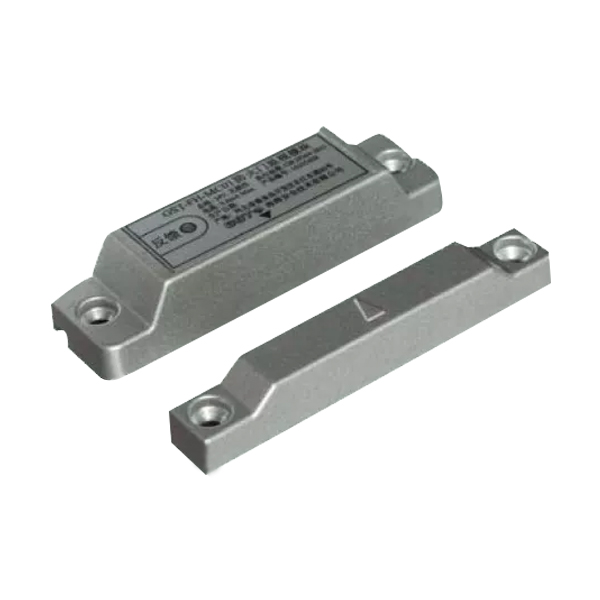

GST-FH-MC01防火门门磁开关:用于单常闭防火门，模块门磁一体
GST-FH-MC02防火门门磁开关:用于双常闭防火门，模块门磁一体
二、海湾防火门监控系统图
三、海湾防火门监控系统配置说明
| 常开防火门 | |
| 单常开 | 主机+ 8308接口*1+联动闭门器/(电磁释放器+门磁）+ 电源箱 |
| 双常开 | 主机+ 8309接口*1+联动闭门器/(电磁释放器+门磁）+ 电源箱 |
| 常闭防火门 | |
| 单常闭 | 主机 + MC01*1 |
| 双常闭 | 主机 + MC02*1 |
|
主机配置数量： 可依据( 8309 + 8308 + MC01 + MC02)总和 ÷ 256来计算；同时需综合考虑布线方便、回路分配、及现场工程实际需求等因素 |
|
|
电源箱配置要求： 1、电源线长度200米，线径2.5mm 线缆 1)、防火门监控器输出电源(1.5A)：可带15只8308接口或7只8309接口； 2)、GST-DY-100智能电源箱(4A)：可带50只8308接口或25只8309接口； 3)、GST-DY-200智能电源箱(6A)：可带70只8308接口或35只8309接口； 2、电源线长度500米，线径2.5mm 线缆 1)、防火门监控器输出电源(1.5A)：可带7只8308接口或3只8309接口； 2)、GST-DY-100智能电源箱(4A)：可带20只8308接口或10只8309接口； 3)、GST-DY-200智能电源箱(6A)：可带30只8308接口或15只8309接口； |
|
