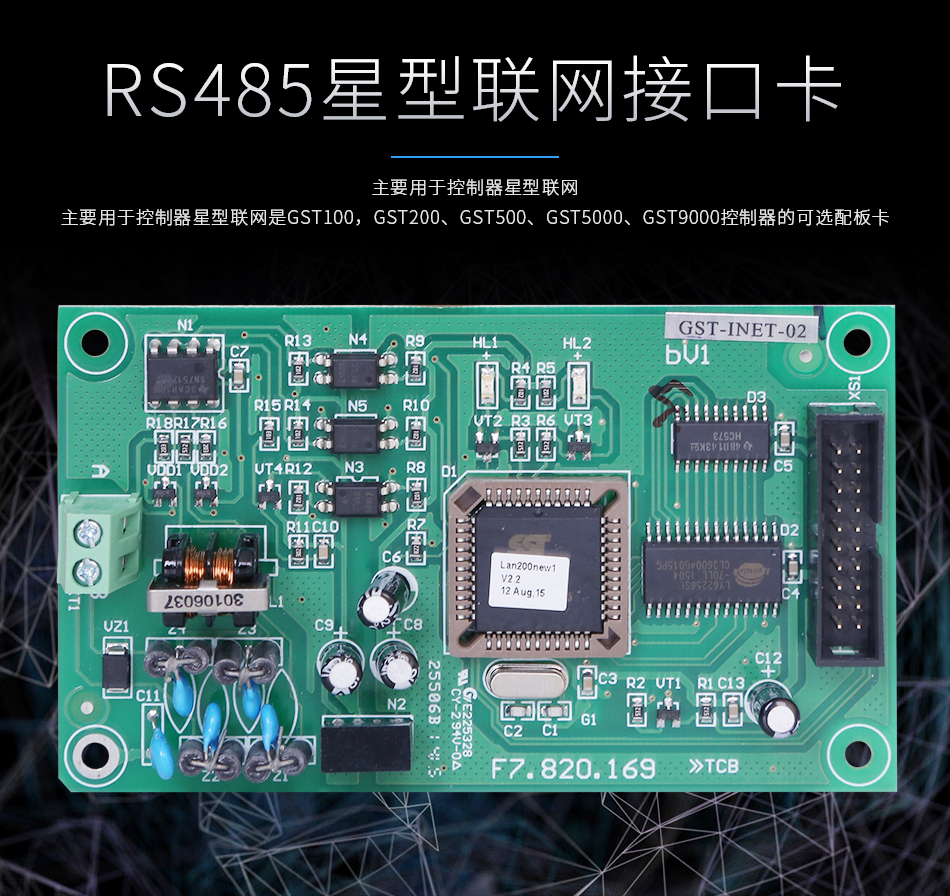

GST-INET-02RS485星型联网接口卡

一、GST-INET-02RS485星型联网接口卡产品概述

　　各类接口卡系列GST-INET-02RS485星型联网接口卡是GST100，GST200、GST500、GST5000、GST9000控制器的可选配板卡，主要用于控制器星型联网。在卡上提供了一路光电隔离的标准RS485接口，用于控制器之间的RS485联网。控制器星型联网，主控制器处需配置RS485星型集中器485Hub*，最多扩展31路星型分支，主控制器到每个分支控制器的最远距离为1200m。使用这种联网方式，各个分支控制器之间不能互相通讯，只能和主控制器通讯。

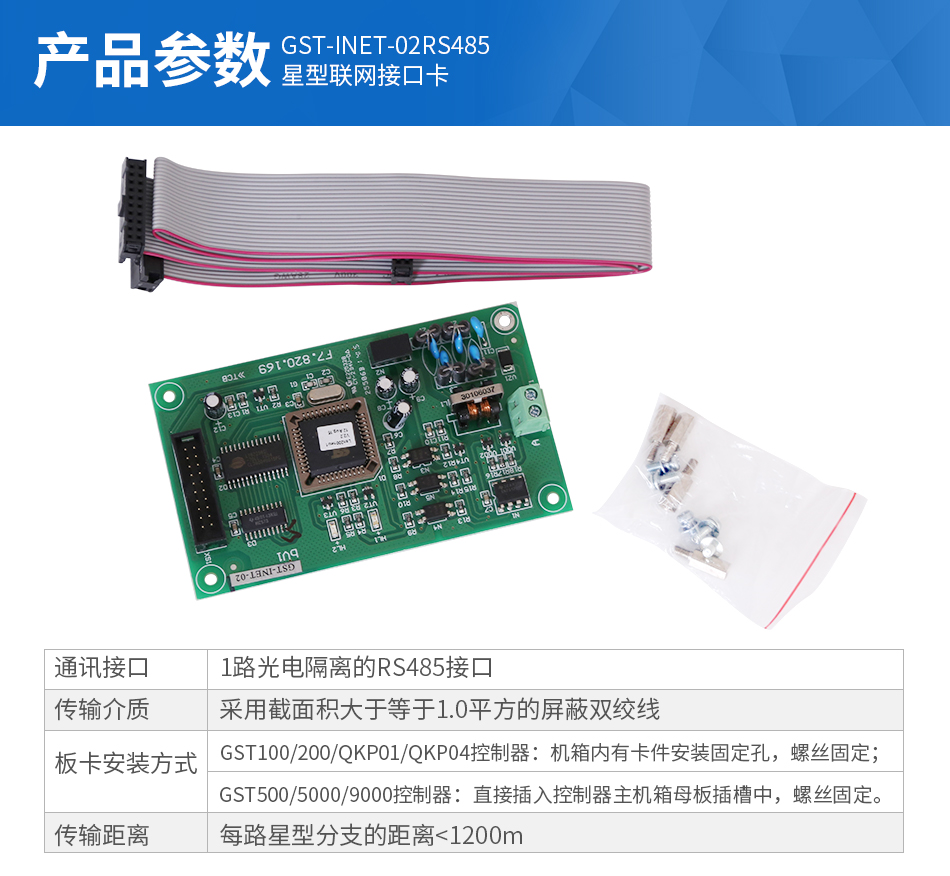

二、GST-INET-02RS485星型联网接口卡主要技术指标

　　1、1路光电隔离的RS485接口；

　　2、传输介质：采用截面积大于等于1.0平方的屏蔽双绞线

　　3、传输距离：每路星型分支的距离<1200m

　　4、板卡安装方式：

　　GST100/200/QKP01/QKP04控制器：机箱内有卡件安装固定孔，螺丝固定；

　　GST500/5000/9000控制器：直接插入控制器主机箱母板插槽中，螺丝固定。

三、GST-INET-02RS485星型联网接口卡应用

　　该接口卡主要应用与控制器总线型联网或星型联网。当采用星型联网时，通过RS485星型集中器485Hub*组建星型网路。
