GST-LD-8327环型总线接口

海湾GST-LD-8327环型总线接口特点

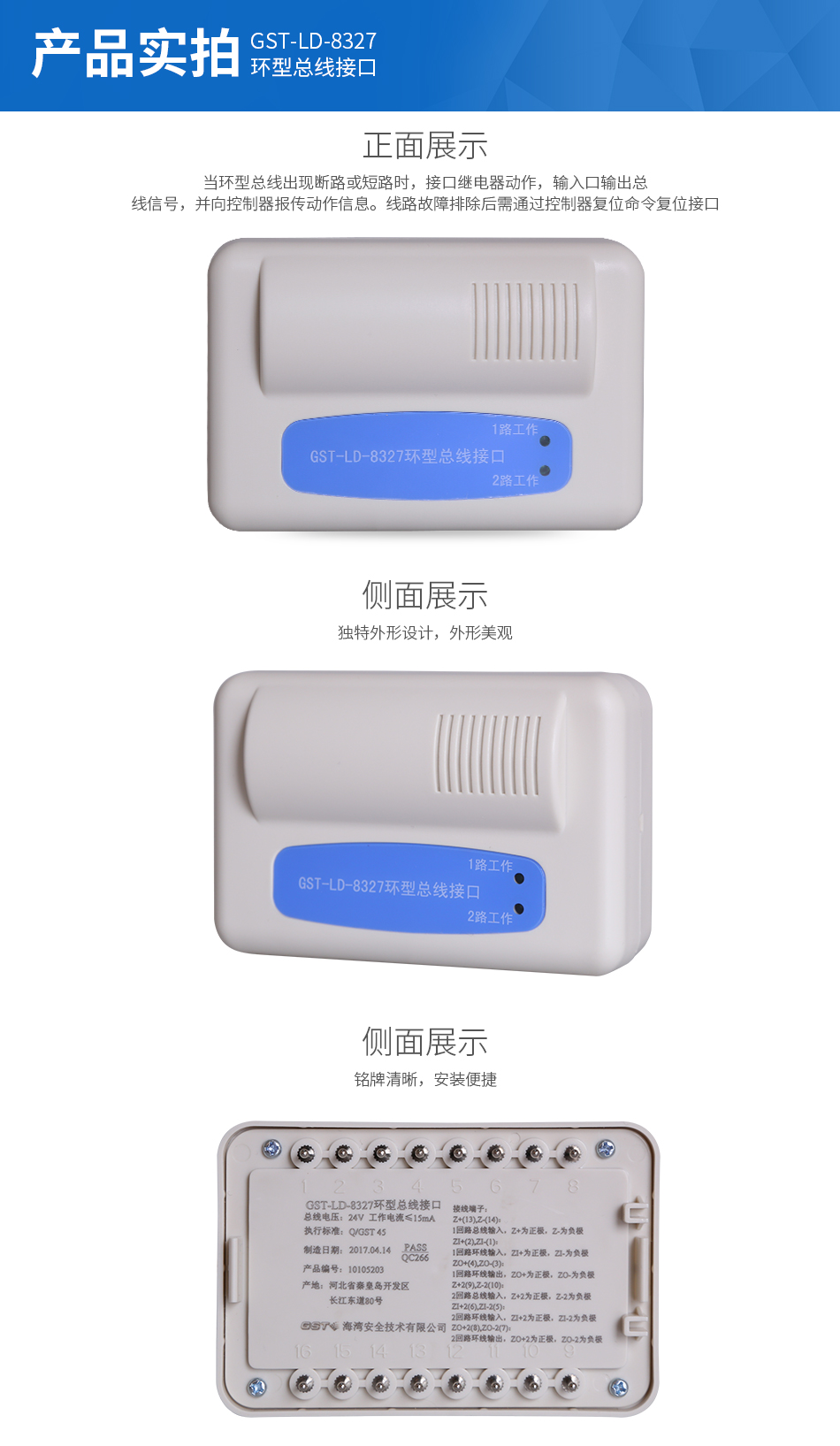

GST-LD-8327 环型总线接口（以下简称接口），主要用于环型总线组网。每个接口可组建 2 个回路，每个回路地址固定为 242。当环型总线出现断路或短路时，接口继电器动作，输入口输出总线信号，并向控制器报传动作信息。线路故障排除后需通过控制器复位命令复位接口。

海湾GST-LD-8327环型总线接口主要技术指标

（1）工作电压：总线 24V

（2）监视电流：单回路≤1mA

（3）动作电流：单回路≤15mA

（7）使用环境：

温度：-10℃～+55℃

相对湿度≤95%，不结露

（8）外壳防护等级：IP30

（9）外形尺寸：120mm×80mm×43mm（带底壳）

海湾GST-LD-8327环型总线接口结构特征、安装与布线

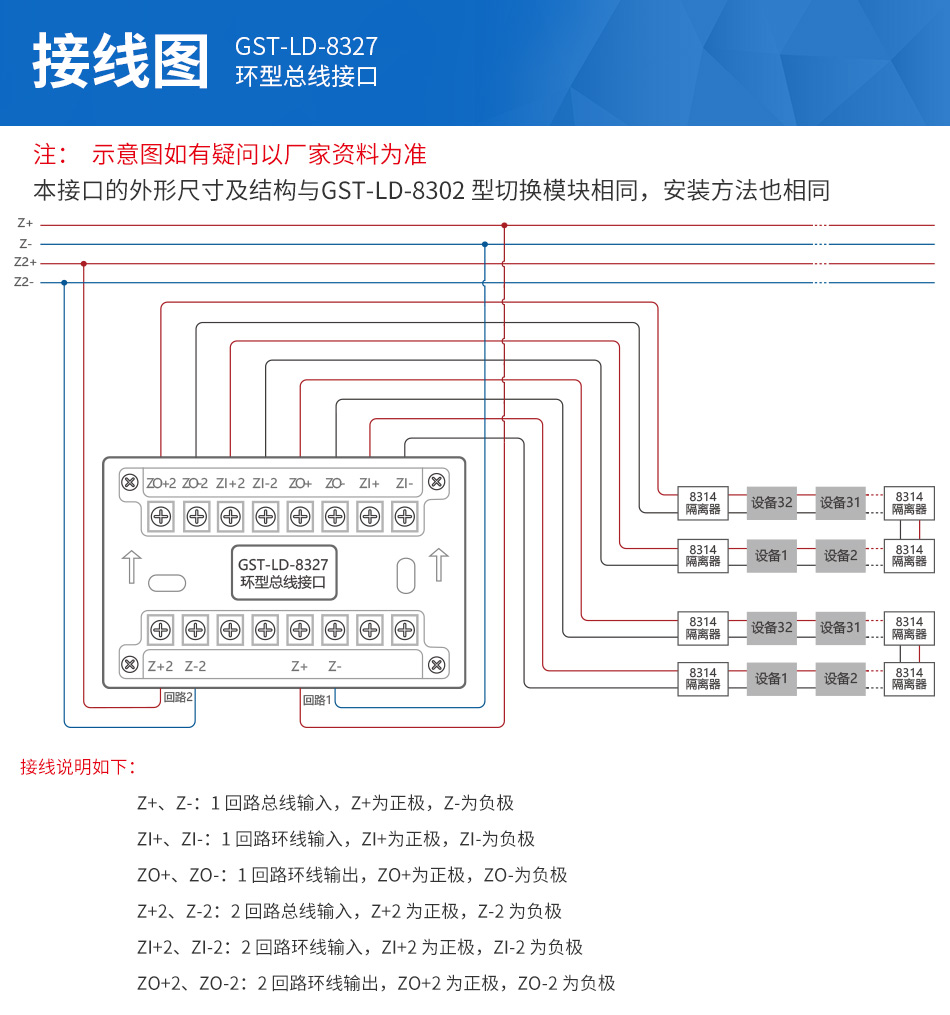

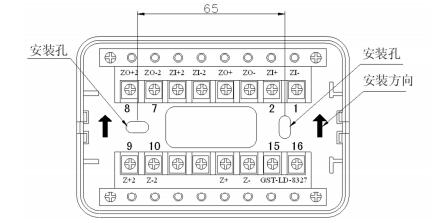

本接口的外形尺寸及结构与 GST-LD-8302 型切换模块相同，安装方法也相同，底座端子示意图

如图：

其中:

Z+、Z-：1 回路总线输入，Z+为正极，Z-为负极

ZI+、ZI-：1 回路环线输入，ZI+为正极，ZI-为负极

ZO+、ZO-：1 回路环线输出，ZO+为正极，ZO-为负极

Z+2、Z-2：2 回路总线输入，Z+2 为正极，Z-2 为负极

ZI+2、ZI-2：2 回路环线输入，ZI+2 为正极，ZI-2 为负极

ZO+2、ZO-2：2 回路环线输出，ZO+2 为正极，ZO-2 为负极

海湾GST-LD-8327环型总线接口布线要求：选用截面积不小于 1.0mm2的RVS双绞线。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

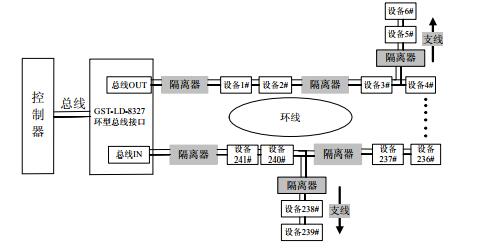

3.12.4 应用方法以回路 1 为例：接口的总线输入端 Z+、Z-接控制器总线输出端，接口的 ZO+、ZO-接其他编码设备，总线最末端接回到接口的 ZI+、ZI-。系统接线图如图 2-64 所示。2 个相邻环线隔离器之间不能超过 32 个设备（支线中的设备也需要计算在内）。

注意：接口端子有极性。
