GST-LD-IE8301型输入/输出模块

一、海湾GST-LD-IE8301隔爆型隔离器

　　GST-LD-IE8301输入/输出模块，是一款功能强大、应用广泛的编码工业模块。模块可以通过设置不同的工作模式，实现下列功能：启动消防联动设备，如排烟阀、送风阀、防火阀等，同时接收设备的动作回答信号；配接缆式感温探测器，给缆式感温探测器供电并接收其报警信号等。模块不能用于气体灭火设备的控制。

　　模块可稳定工作在室外及环境恶劣的工业场所，还可通过安全栅与防爆设备配接，组成本安型防爆系统，模块符合GB16806-2006中的相关规定。

二、海湾GST-LD-IE8301隔爆型隔离器特点

　　1.抗电磁干扰能力卓越

　　2.可直接控制交流220V供电设备。

　　3.输入输出端均有检线功能。

　　4.工作模式可通过电子编码器设置，以实现不同的功能。

　　5.地址码为电子编码，可由电子编码器设置，也可由控制器更改，工程调试灵活简便。

三、GST-LD-IE8301技术特性结构特征与工作原理

　　1.工作电压

　　总线电压：24V允许范围：16V～28V

　　电源电压：DC24V允许范围：DC20V～DC28V

　　2.工作电流

　　总线电流≤0.6mA

　　电源监视电流≤15mA

　　3.输出

　　继电器输出：一组常开/常闭触点，容量为AC220V/5A或DC30V/5A

　　DC24V输出：最大输出电流为1A

　　4.指示灯

　　输入指示灯：红色，正常监视状态闪亮，有输入信号时点亮；

　　输出指示灯：红色，启动输出时点亮，其它状态熄灭。

　　5.工作模式：共有多种工作模式，可通过设置不同的参数来选择工作模式

　　6.使用环境

　　温度：-40℃～+70℃

　　相对湿度≤95%，不结露

　　可室外使用

　　7.外壳防护等级：IP67

　　8.外形尺寸：195mm×275mm×86mm

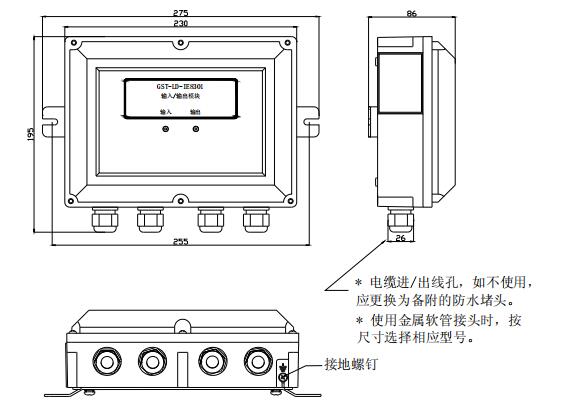

四、海湾GST-LD-IE8301隔爆型隔离器模块的外形尺寸及结构如图1- 1所示。

图1-1

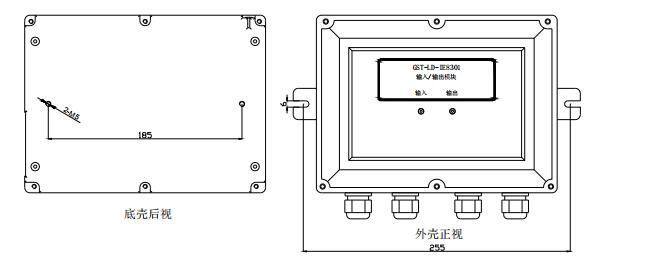

　　模块具有两种安装方式：一种是利用底壳背面两个M5孔安装到行架上，安装孔距为185mm（如图1-2左侧图所示）；另一种是利用安装板安装，可以安装到墙上或行架上，安装孔距为255mm（如图1-2右侧图所示）。安装到墙上建议使用2个M6膨胀螺栓，安装到行架上建议使用2个M6螺钉组合件。

图1-2

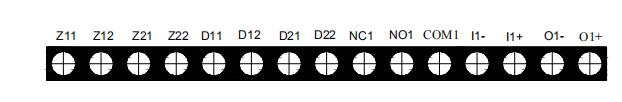

　　对外端子示意图如图1-3所示：

图1-3

　　其中：

　　Z11、Z12：接控制器总线，无极性；

　　Z21、Z22：用于Z11、Z12总线的分线；

　　D11、D12：接DC24V电源，无极性；

　　D21、D22：用于D11、D12电源的分线；

　　NC1、NO1、COM1：继电器无源常闭常开输出端子；

　　I1-、I1+：输入端子；

　　O1-、O1+：DC24V输出端子，O1+为正，O1-为负。
