GST-LD-8319型输入模块

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1598日期：2019-05-03 10:36:33

一、海湾GST-LD-8319输入模块概述：

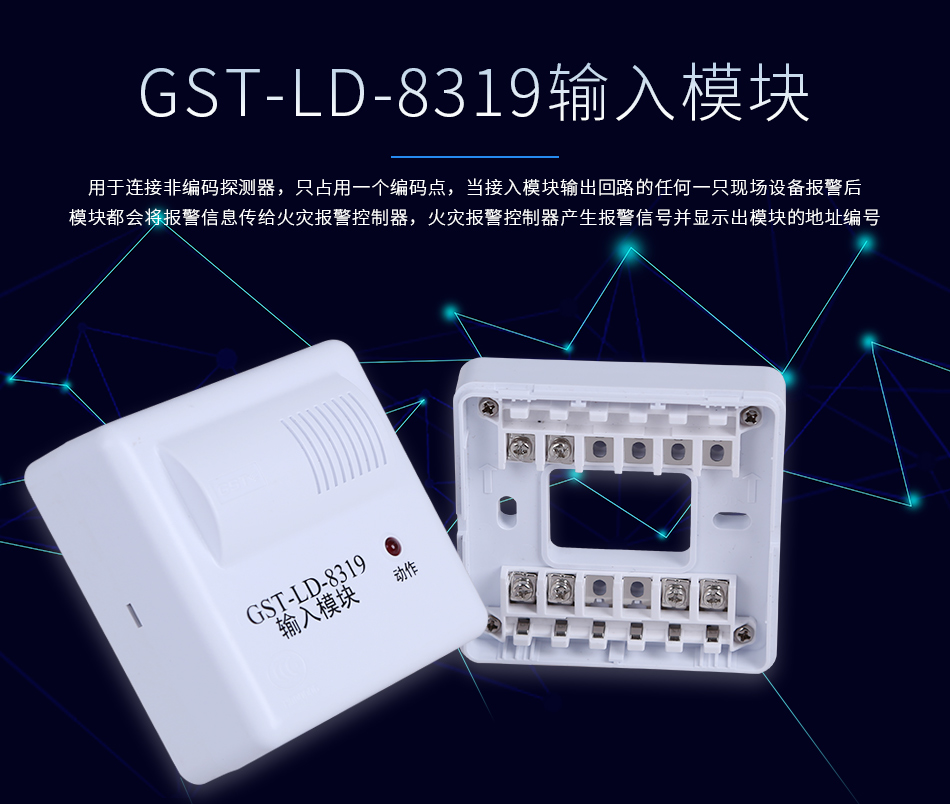

GST-LD-8319输入模块（以下简称模块）是一种编码模块，用于连接非编码探测器，只占用一个编码点，当接入模块输出回路的任何一只现场设备报警后，模块都会将报警信息传给火灾报警控制器，火灾报警控制器产生报警信号并显示出模块的地址编号。

本模块可配接本公司生产的非编码点型光电感烟火灾探测器、非编码点型差定温火灾探测器、非编码点型复合式感烟感温火灾探测器及非编码点型紫外火焰探测器等。模块输出回路最多可连接15只非编码现场设备，多种探测器可以混用。若输出回路中接有JTG-ZW-G1A点型紫外火焰探测器，则其数量应不超过3只。

二、海湾GST-LD-8319输入模块特点：

1.模块具有输出回路短路、断路故障检测功能。

2.模块具有对探测器被摘掉后的故障检测功能。

3.模块具有短路保护功能。

4.模块通过数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

5.模块的地址码为电子编码，可现场改写。

三、海湾GST-LD-8319输入模块技术特性：

1.工作电压：信号总线电压：总线24V 允许范围：16V～28V

电源总线电压：DC24V 允许范围：DC20V～DC28V

2.工作电流：

总线监视电流≤0.5mA 总线报警电流≤5mA

电源监视电流≤10mA 电源报警电流≤60mA

3.指示灯：红色（巡检时闪亮，报警时常亮）

4.编码方式：采用电子编码方式，编码范围在1～242之间任意设定

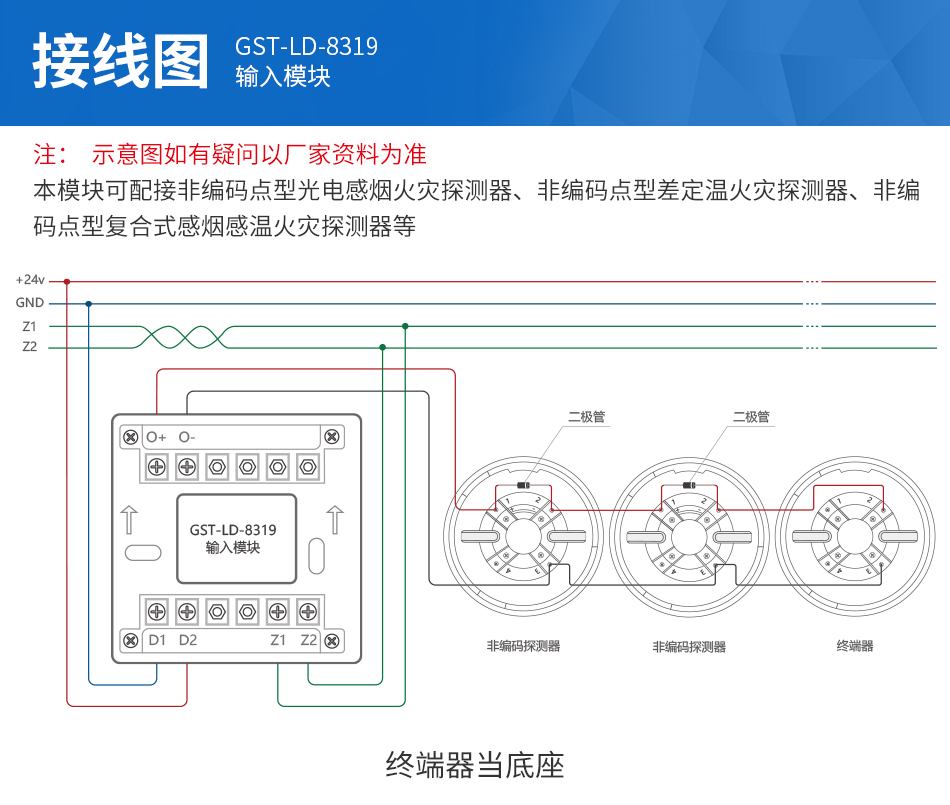

5.线制：与火灾报警控制器采用无极性二总线连接，与电源线采用无极性二线制连接，与非编码探测器采用有极性二线制连接

6.使用环境：

温度：-10℃～+55℃

相对湿度≤95%，不凝露

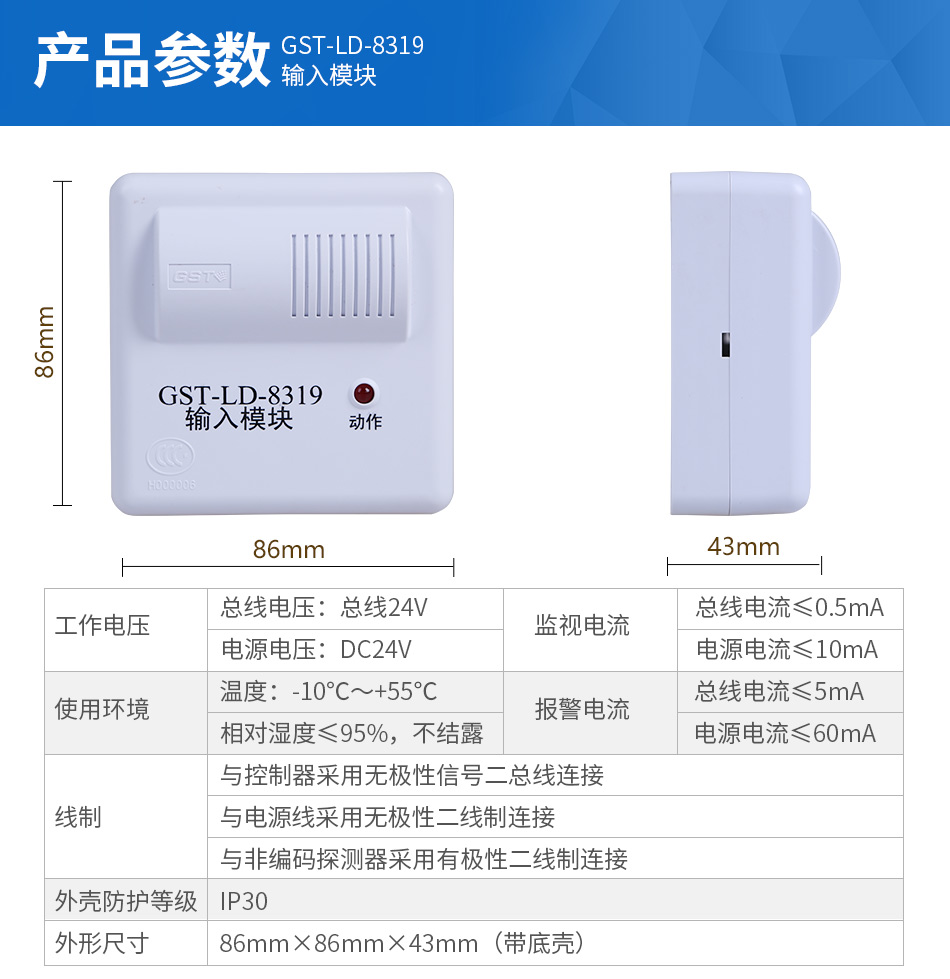

7.外形尺寸：86mm×86mm×43mm(带底壳)

8.壳体材料和颜色：ABS，瓷白

9.重量：约137g(带底壳)

10.安装孔距：60mm

11.执行标准：GB 16806-2006

以上内容是智淼君安（江苏）消防工程技术有限公司所创，剽窃一律删除。http://www.gsthwxf.com/
海湾安全技术有限公司主营：海湾消防报警系统销售报价,消防工程改造，气体灭火、电气火灾安装,售后安装维修,检测,调试,海湾消防网址：http://www.gsthwxf.com/；海湾服务热线：18910580194

上一篇：GST-LD-8320型终端器 | 下一篇：GST-LD-8321中继模块

此文关键字： GST-LD-8319型输入模块

GST-LD-8319型输入模块

相关资讯

推荐产品

推荐文章

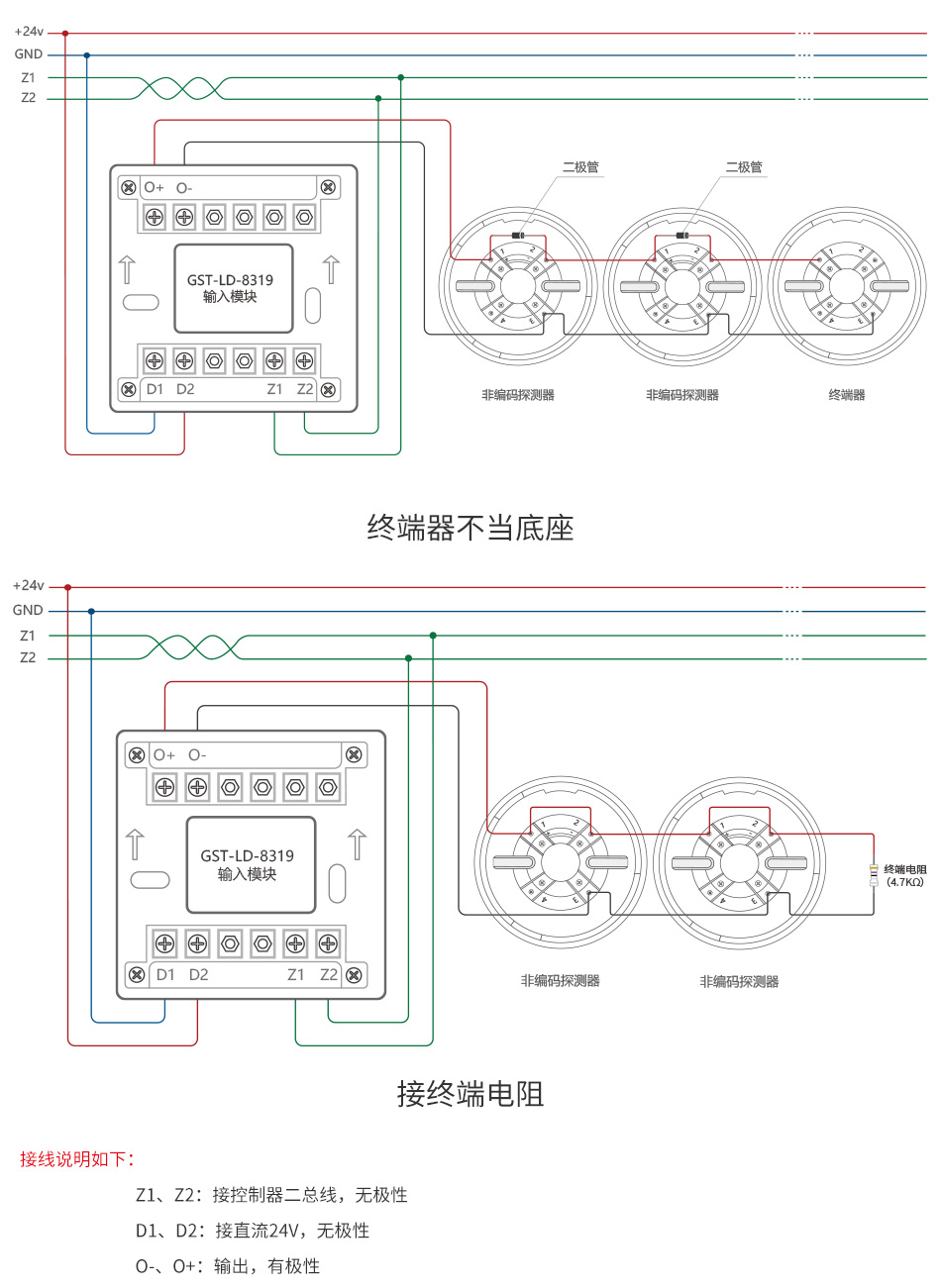

接线示意图
