GST-LD-8303型输入/输出模块
文章来源:www.gsthwxf.com作者:海湾消防公司人气:1066日期:2019-05-03 10:30:12
一、海湾GST-LD-8303输入/输出模块概述:
GST-LD-8303输入/输出模块(以下简称模块),主要用于双动作消防联动设备的控制,同时可接收联动设备动作后的回答信号。例如:可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。用于防火卷帘门的位置控制时,既能控制其从上位到中位、从中位到下位,同时也能确认是处于上、中、下的哪一位。
二、海湾GST-LD-8303输入/输出模块特点:
GST-LD-8303输入/输出模块具有两个编码地址,两个编码地址连续,最大编码为242,可接收来自控制器的二次不同动作的命令,具有二次不同控制输出和确认二个不同输入回答信号的功能。此模块所需输入信号为常开开关信号,一旦开关信号动作,GST-LD-8303将此开关信号通过联动总线送入控制器,联动控制器产生报警并显示出动作设备的地址号。当模块本身出现故障时,控制器也将产生报警并将模块编号显示出来。本模块具有两对常开、常闭触点及两组有源输出,输入、输出具有检线功能。

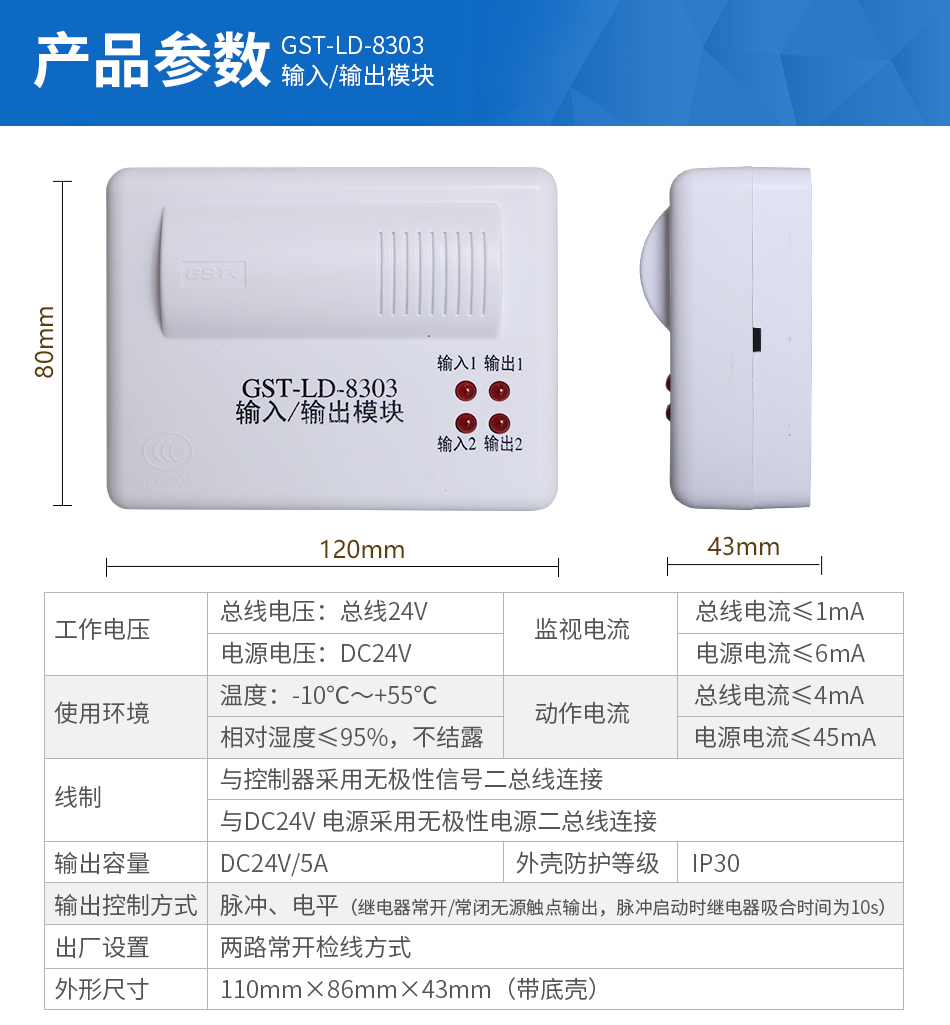

三、海湾GST-LD-8303输入/输出模块技术特性:
(1)工作电压:
总线电压:总线24V
电源电压:DC24V
(2)监视电流:
总线电流≤1mA
电源电流≤6mA
(3)动作电流:
总线电流≤4mA
电源电流≤35mA
(4)线制:与控制器采用无极性信号二总线连接,与DC24V电源采用无极性电源二总线连接
(5)输出容量:DC24V/1A(两组输出最大容量之和为DC24V/1A)
(6)输出控制方式:脉冲、电平(继电器常开/常闭无源触点输出,脉冲启动时继电器吸合时间为10s)
(7)出厂设置:两路常开检线方式
(8)使用环境:
温度:-10℃~+55℃
相对湿度≤95%,不结露
(9)外壳防护等级:IP30
(10)外形尺寸:
110mm×86mm×43mm(带底壳)
四、GST-LD-8303结构特征与工作原理:

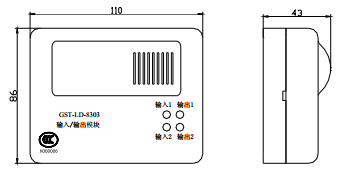

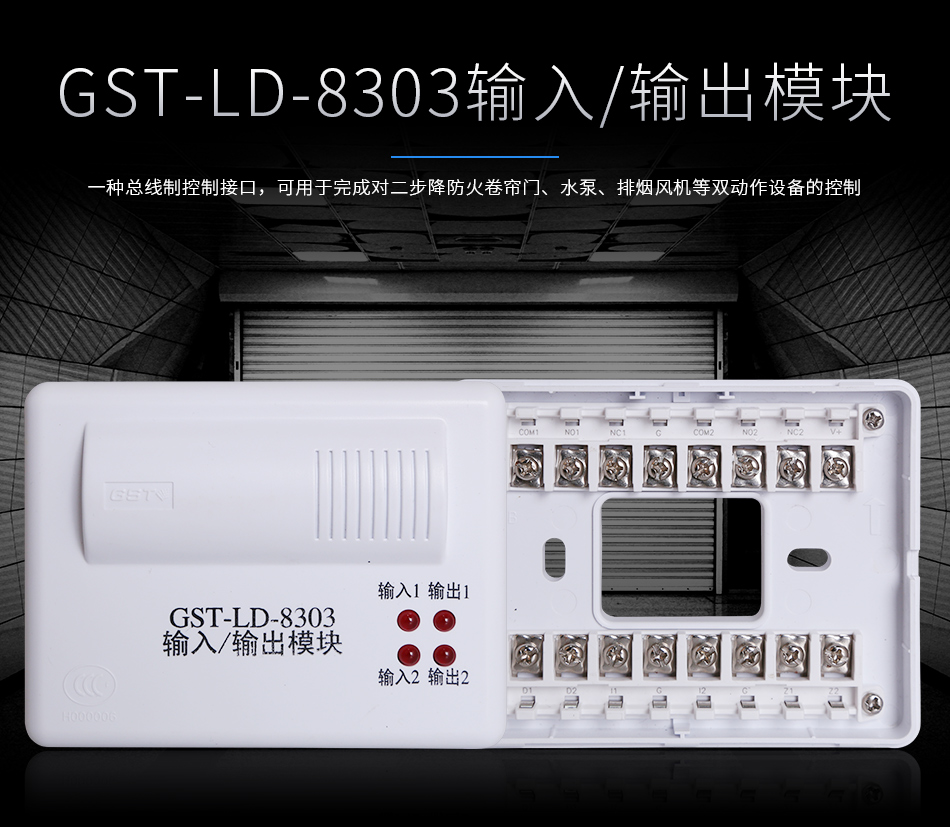

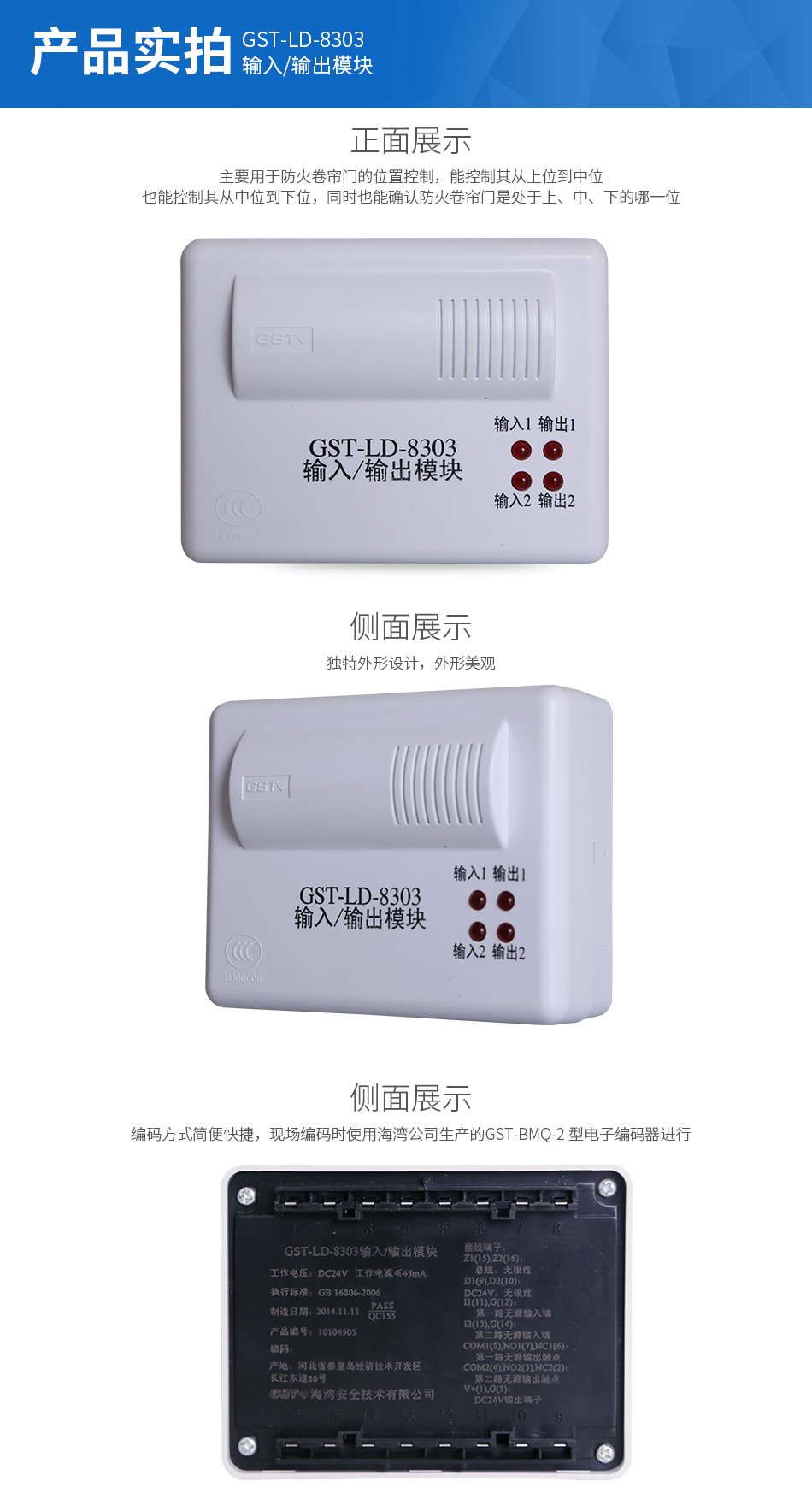

1.模块外形示意图如下图所示。

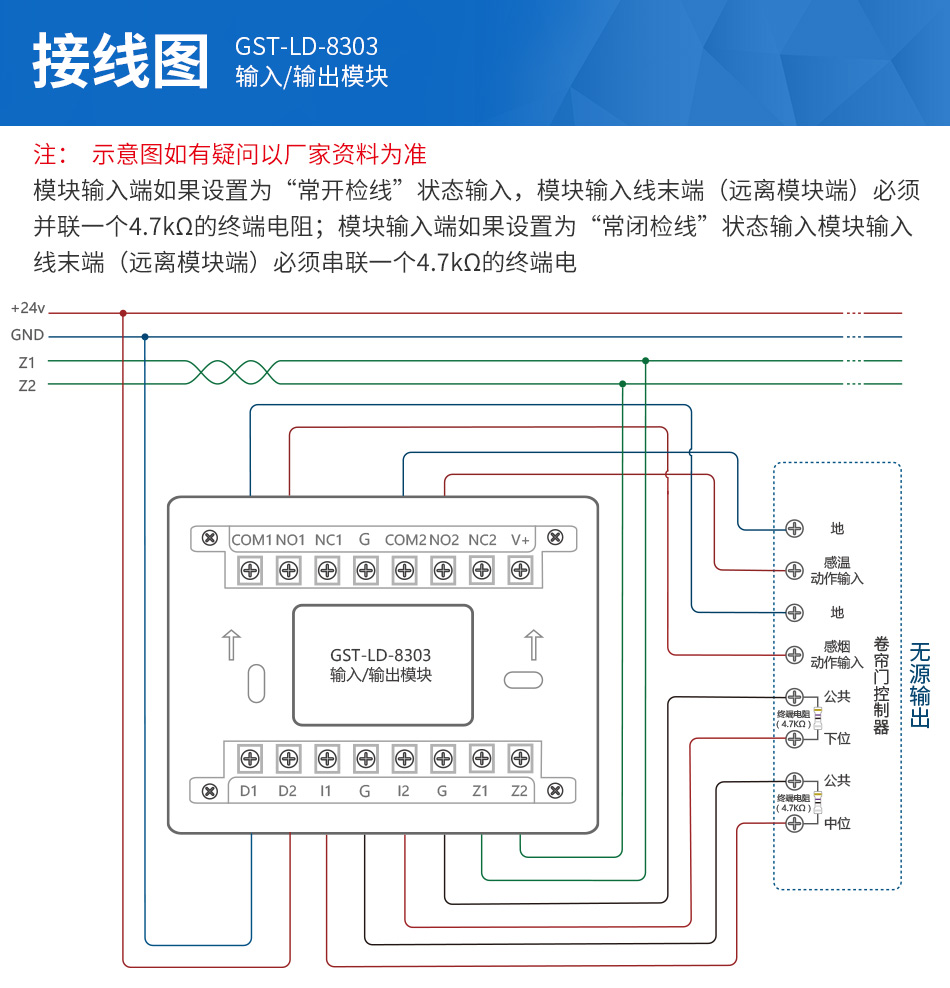

模块的安装方法与GST-LD-8319输入模块相同,其对外端子示意图如图2- 54:
其中:
Z1、Z2:接火灾报警控制器信号二总线,无极性
D1、D2:DC24V电源输入端子,无极性
I1、G:第一路无源输入端(可通过电子编码器设为常开检线、常闭检线、自回答方式)
I2、G:第二路无源输入端(可通过电子编码器设为常开检线、常闭检线、自回答方式)
S1+、S1-:第一路有源输出端子
S2+、S2-:第二路有源输出端子
布线要求:信号总线Z1、Z2采用阻燃RVS双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2 ;I1、I2、G、S1+、S1-、S2+、S2-采用阻燃RV线,截面积≥1.0mm2。
2.工作原理
