GST-QKP04气体灭火主机

文章来源:www.gsthwxf.com作者:海湾消防公司人气:2276日期:2019-05-04 05:23:30

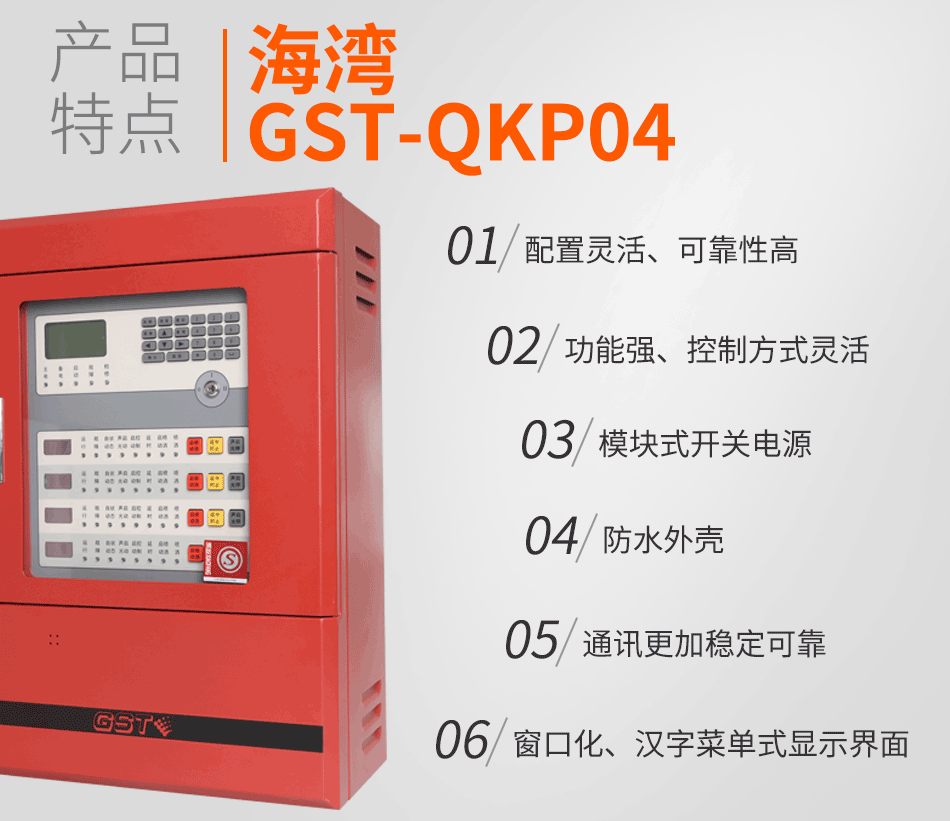

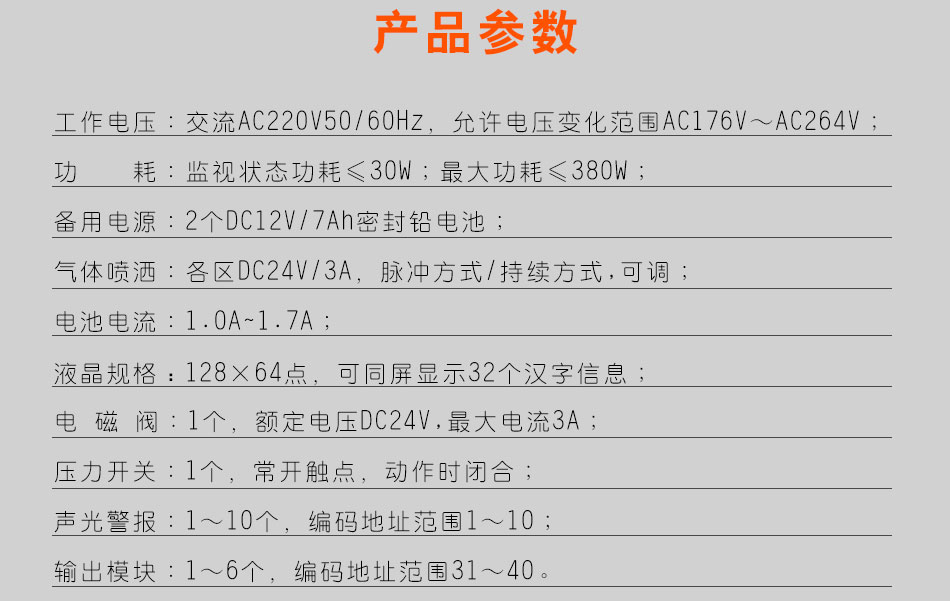

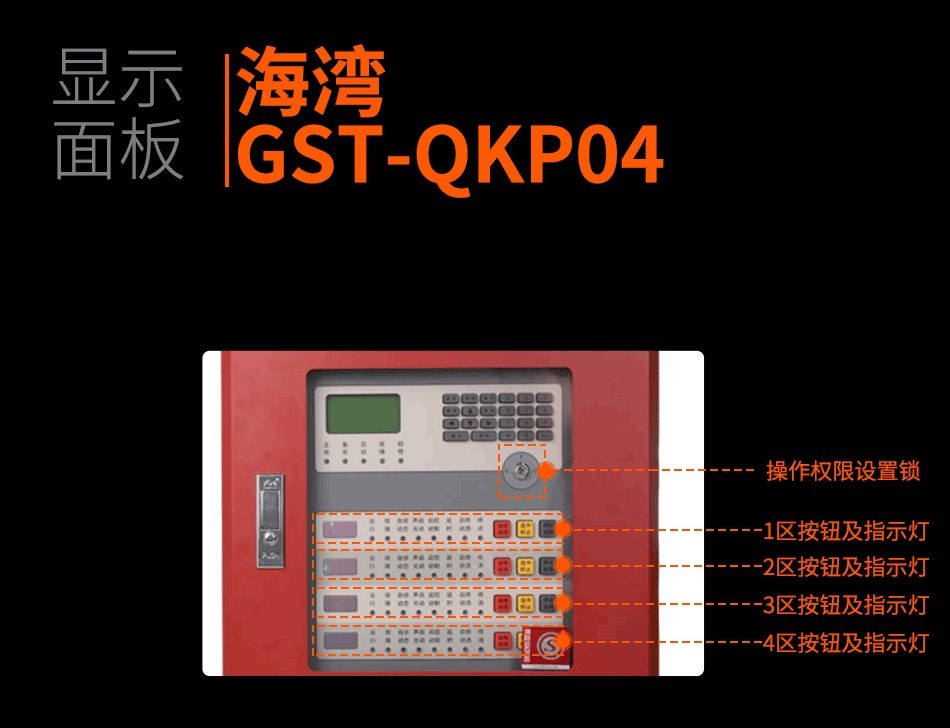

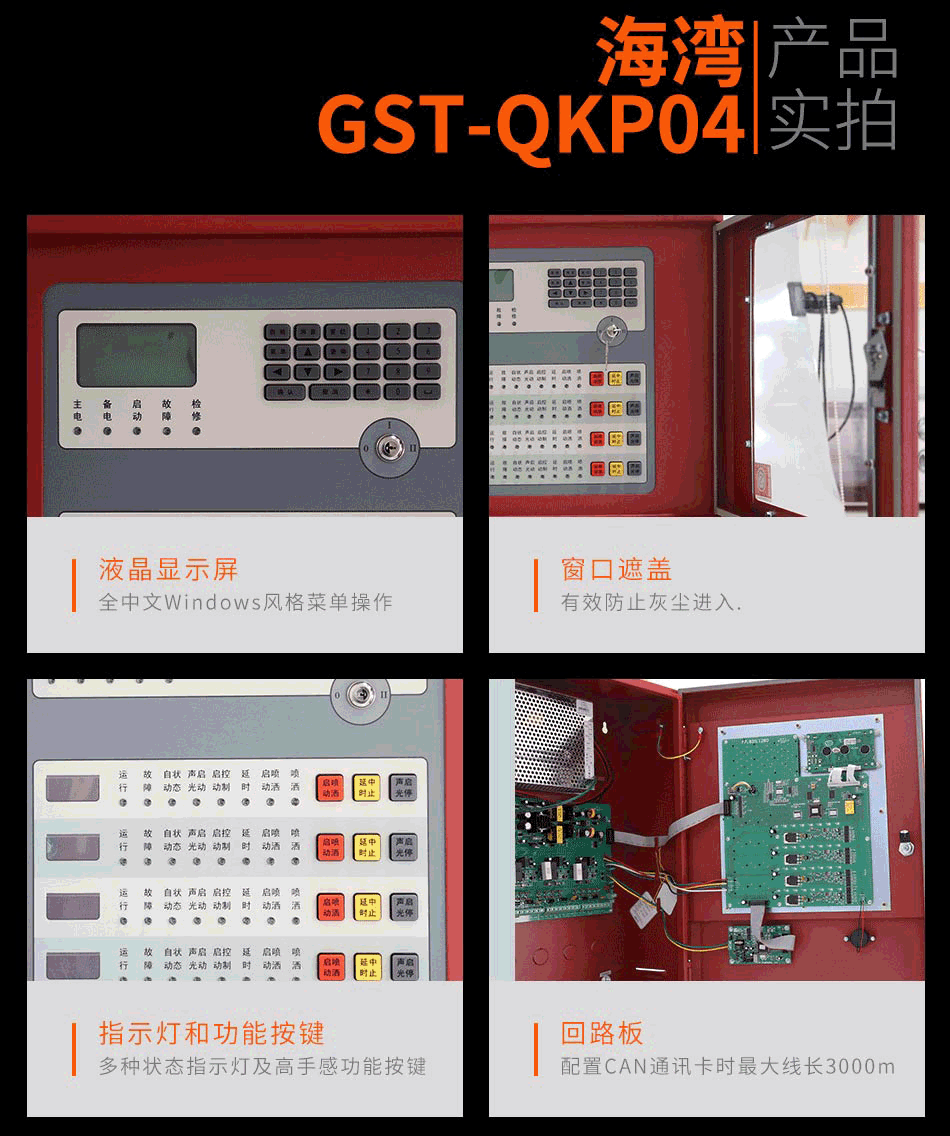

GST-QKP04气体灭火控制器技术参数GST-QKP04气体灭火控制器技术参数GST-QKP04气体灭火控制器显示面板GST-QKP04气体灭火控制器产品特点 GST-QKP04气体灭火控制器产品实拍

一、海湾GST-QKP04气体灭火控制器简介

GST-QKP04气体灭火控制器是海湾公司为适应工程设计的需要而开发的,具有气体灭火控制功能,可实现4个防火区的气体灭火控制;本产品为典型的气体灭火控制装置,可配接紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等,有联网功能,可与海湾公司的各种火灾报警控制器(联动型)配套使用,组成火灾报警和气体灭火控制系统。

二、海湾GST-QKP04气体灭火控制器技术参数

1、工作电压:交流AC220V50/60Hz,允许电压变化范围AC187V~AC242V;
2、功耗:监视状态功耗≤20W;最大功耗≤120W;
3、备用电源:2个DC12V/7Ah密封铅电池;
4、 气体喷洒输出:DC24V/2A,脉冲方式/持续方式,可调;
5、 电池充电电流:最大300mA;
5、 液晶屏规格:128×64点,可同屏显示32个汉字信息;
7、容量
GST-QKP04可带4个区的气体灭火设备,实现对4个防护区的保护;GST-QKP04/2可带2个区的气体灭火设备,实现对2个防护区的保护。其中每个区所带设备及数量如下:
电磁阀:1个,额定电压DC24V,最大电流2A;
压力开关:1个,常开触点,动作时闭合;
声光警报器:1~10个,编码地址范围1~10;
气体喷洒指示灯:1~6个,编码地址范围11~20;
紧急启/停按钮和手自动转换开关:共1~10个,编码地址范围21~30;
输出模块:1~6个,编码地址范围31~40。
GST-QKP04最多可同时启动2个区的气体灭火设备释放灭火剂进行灭火。

8、线制

9、使用环境
ü工作温度:-10℃~50℃
ü相对湿度≤95%,不凝露

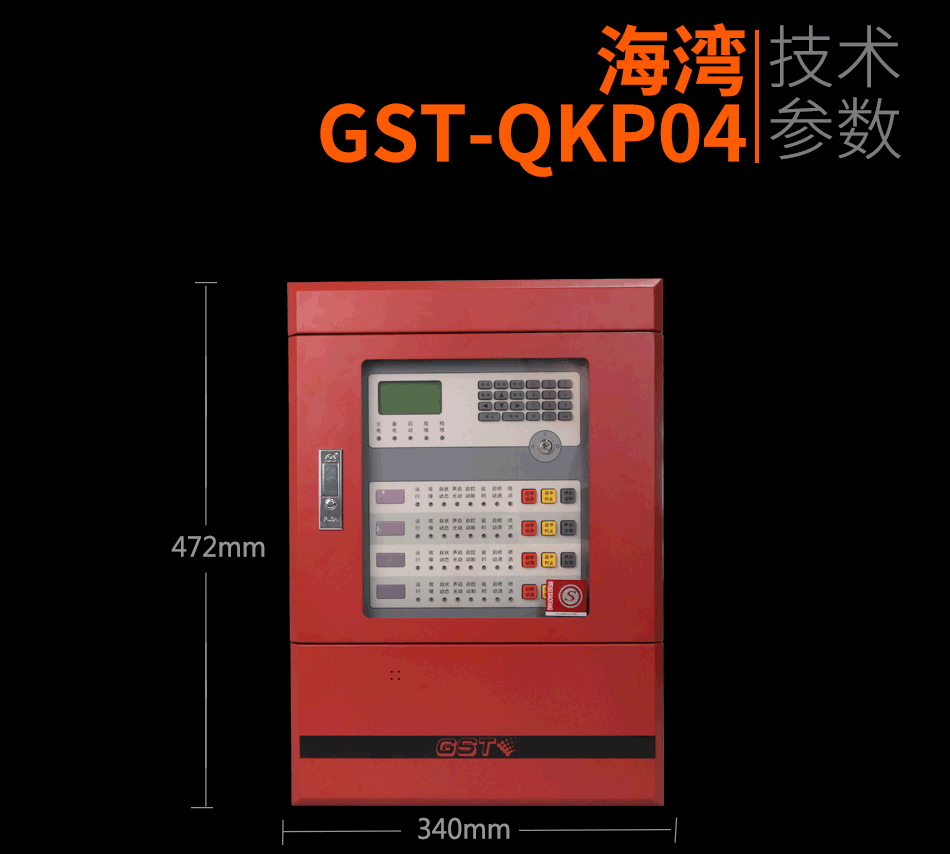

10、外形尺寸:宽420mm×厚200mm×高590mm



三、海湾GST-QKP04气体灭火控制器外形尺寸

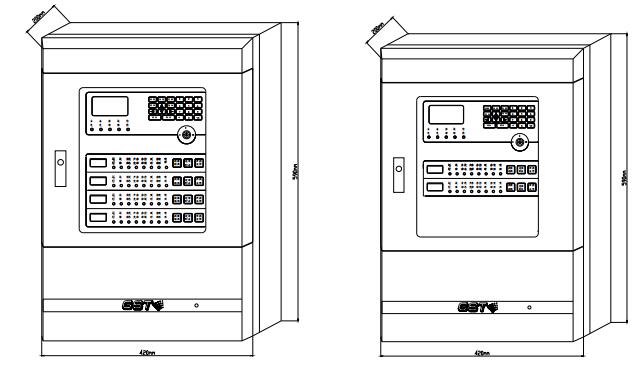

气体灭火控制器的外形示意图如图5-7所示。左边为GST-QKP04,右边为GST-QKP04/2。

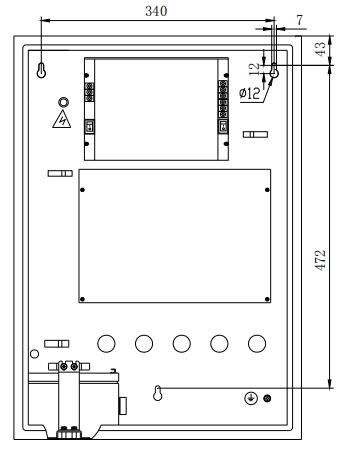

气体灭火控制器采用壁挂式安装,安装尺寸如图5-8所示。用3个M6的膨胀螺栓将GST-QKP04固定在牢固的墙壁上,膨胀螺栓的水平间距为340mm,高度相距472mm。

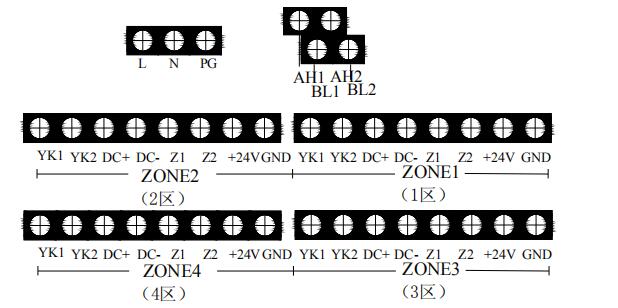

气体灭火控制器外接端子如图5- 9所示。

其中:
L、G、N:交流220V接线端子。
A1、B1/A2、B2:连接火灾报警控制器(联动型)的通讯总线端子。
Z1、Z2:各区的总线输出端子,连接紧急启/停按钮、声光警报器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。
+24V、GND:各区的辅助电源输出端子,为现场的系统设备如声光警报器、气体喷洒指示灯和输出模块供电。
DC+、DC-:各区灭火气体启动电磁阀的驱动信号输出端子,平时该端子间输出电压小于DC0.7V,启动时输出DC24V电压且最大2A的信号。终端匹配电阻为4.7kΩ/0.25W。
YK1、YK2:各区气体释放反馈信号输入端,应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。



四、海湾GST-QKP04气体灭火控制器应用方法

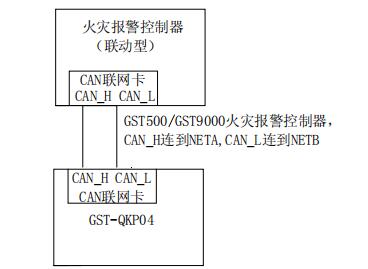

气体灭火控制器可通过本地网卡与火灾报警控制器(联动型)联网,接线示意图如图5-10所示。

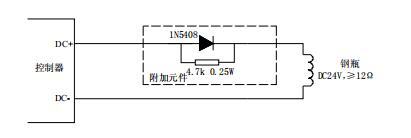

各区驱动钢瓶电磁阀有源输出的布线方式如图5-11所示。附加元件应置于线路的末端、接近于钢瓶电磁阀处。

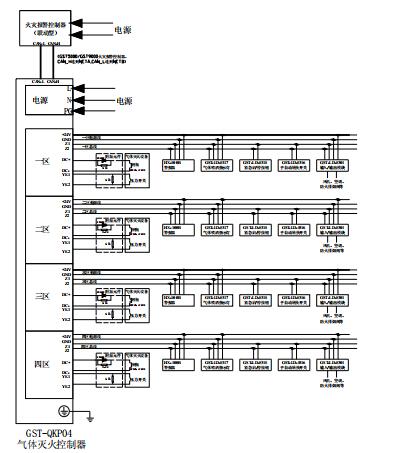

气体灭火控制器典型接线图如图5-12所示。

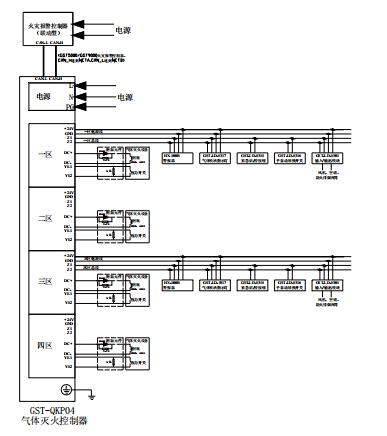

具有主备两个钢瓶组切换使用的气体灭火控制器系统接线图如图5-13所示。通过设置1区和2区关联、3区和4区关联可以实现两钢瓶组的关联使用――当启动主钢瓶组后没有检测到压力开关的回答信号时气体灭火控制器会自动启动备用钢瓶组。
