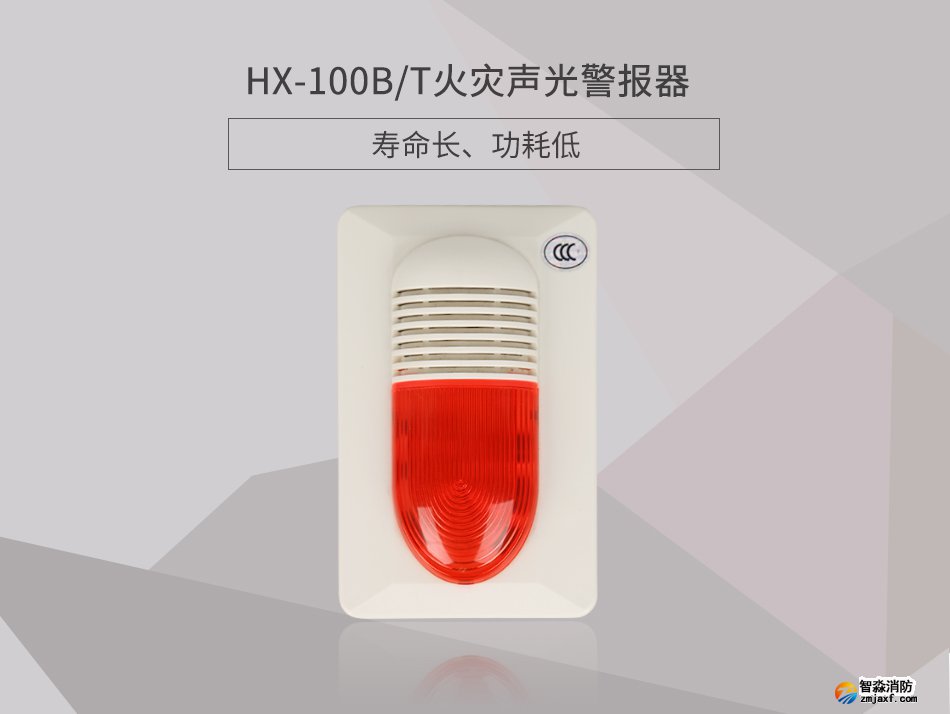

海湾HX-100B/T火灾声光警报器

一、HX-100B/T火灾声光警报器概述

　　海湾HX-100B/T火灾声光警报器(以下简称警报器)，用于在火灾发生时提醒现场人员注意。警报器是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，可由消防控制中心的火灾报警控制器启动，也可通过安装在现场的手动报警按钮直接启动。启动后警报器发出强烈的声光警号，以达到提醒现场人员注意的目的。本警报器耐低温，抗磷化铝、盐雾、二氧化硫腐蚀，适用于仓库、厂房，及其它有磷化铝、盐雾、二氧化硫腐蚀环境的场所。

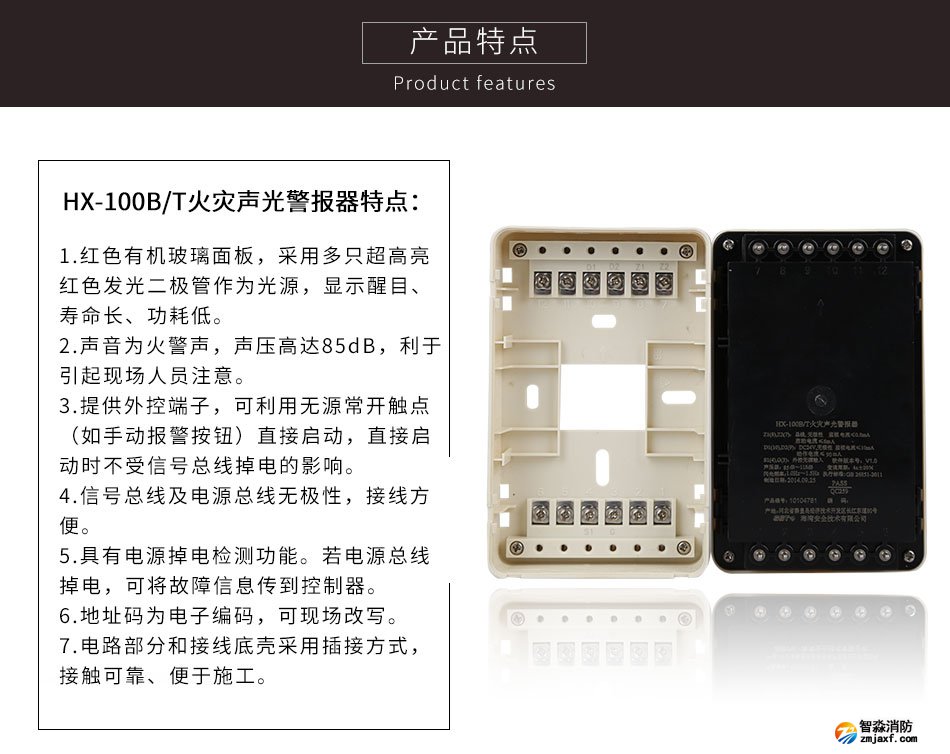

二、HX-100B/T火灾声光警报器特点

　　1.红色有机玻璃面板，采用多只超高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。

　　2.声音为火警声，声压高达85dB，利于引起现场人员注意。

　　3.提供外控端子，可利用无源常开触点（如手动报警按钮）直接启动，直接启动时不受信号总线掉电的影响。

　　4.信号总线及电源总线无极性，接线方便。

　　5.具有电源掉电检测功能。若电源总线掉电，可将故障信息传到控制器。

　　6.地址码为电子编码，可现场改写。

　　7.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

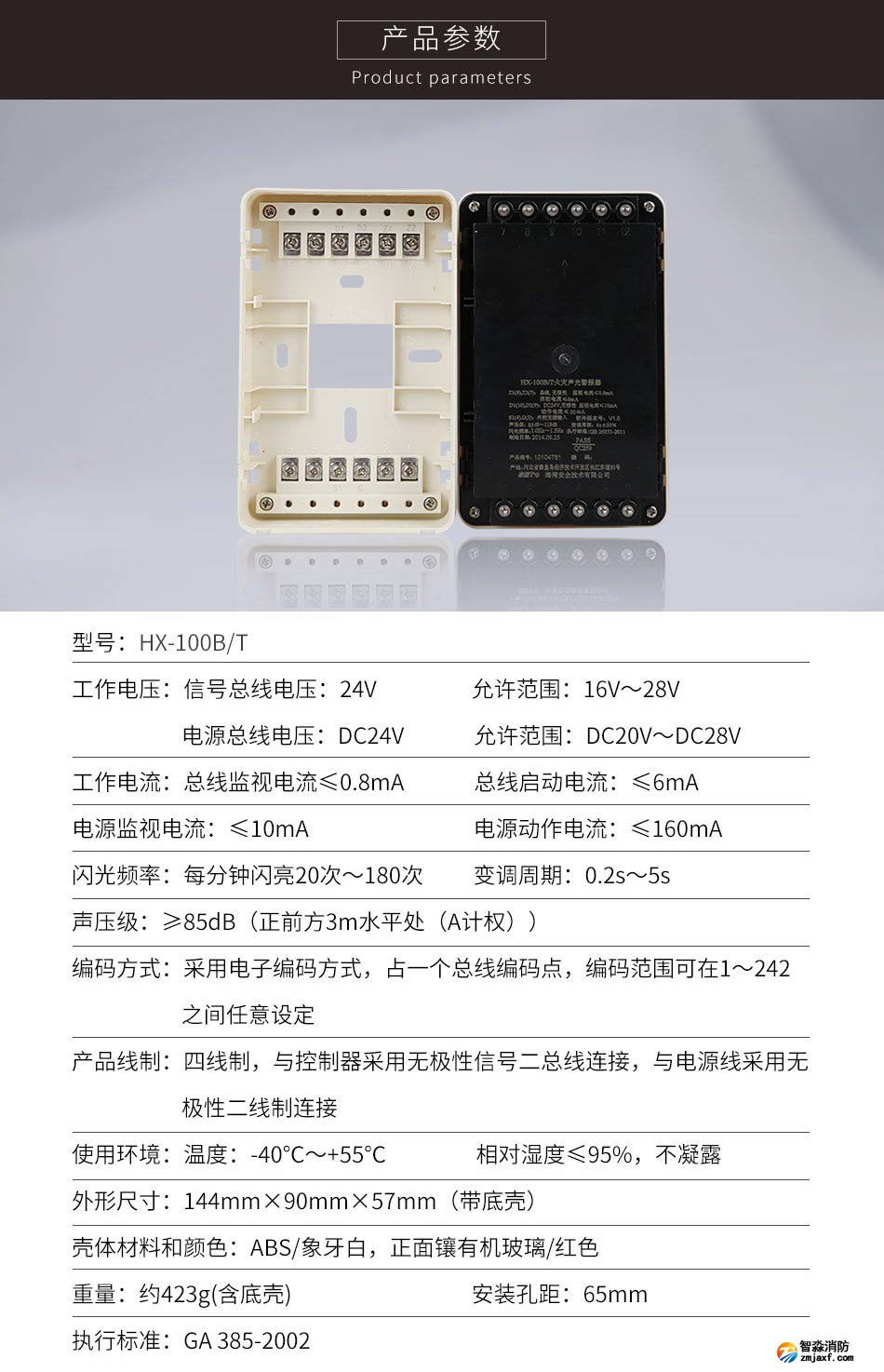

三、HX-100B/T火灾声光警报器技术特性

四、HX-100B/T火灾声光警报器结构特征与工作原理

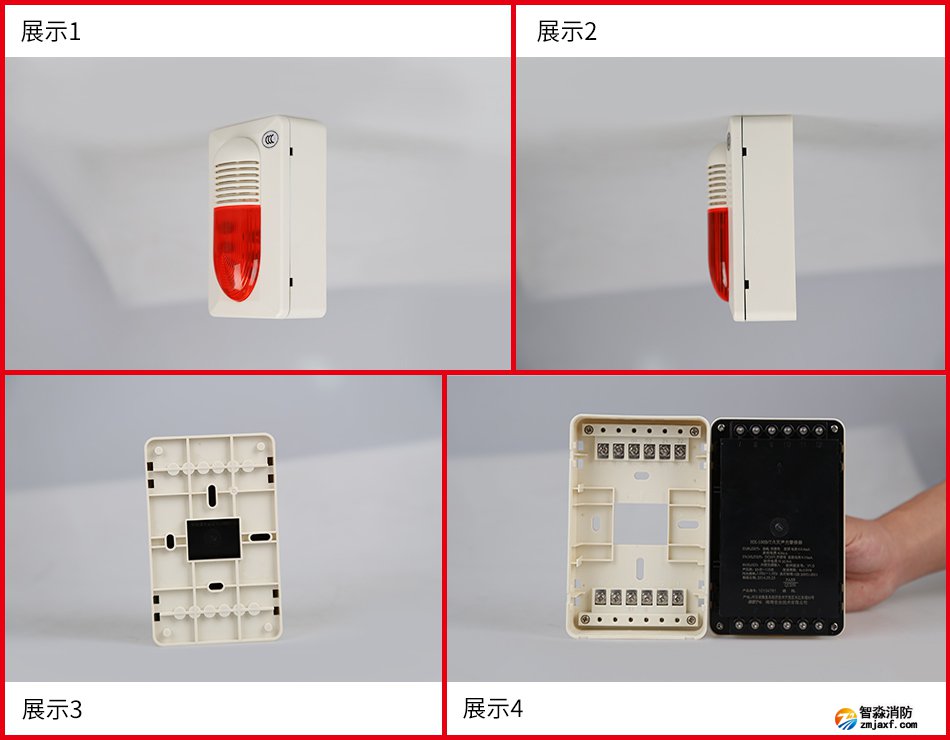

　　警报器外形示意图如下图所示。

　　2.工作原理

　　警报器内嵌微处理器，微处理器实现与火灾报警控制器通讯、电源总线掉电检测、声光信号启动。警报器接收到火灾报警控制器的启动命令后，开始启动声光信号。采用音效芯片经三极管和变压器放大，推动扬声器发出声响；采用定时电路控制6只超高发光二极管发出闪亮的光信号。也可通过外控触点直接启动声光信号。
