海湾火灾报警主机安装指南｜JB-QT-GSTN3200S

海湾JB-QT-GSTN3200S控制器安装应符合GB50166-2007《火灾自动报警系统施工及验收规范》标准要求；

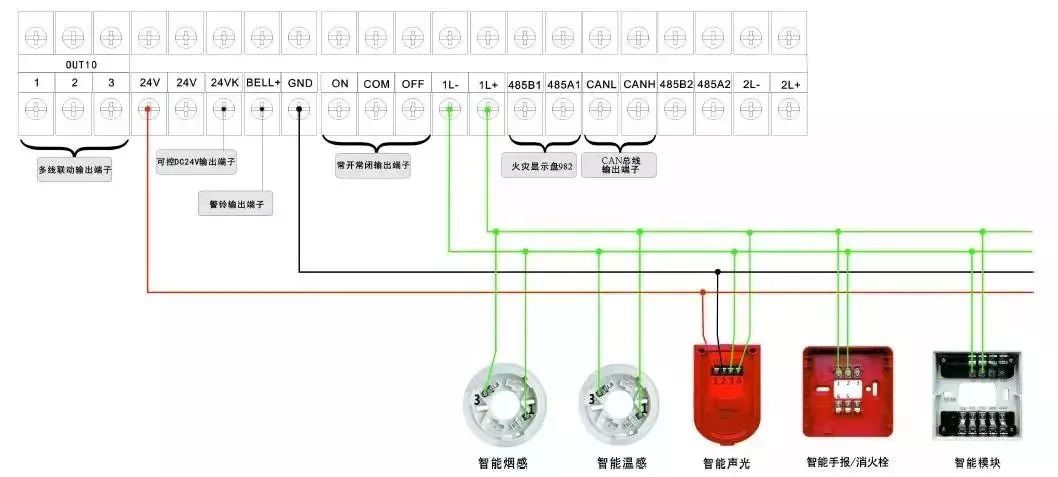

回路采用ZR-RVS-2×1.5mm²铜芯阻燃型聚氯乙烯绝缘双绞型软电线。其它输入/输出端口采用NH-BV-2×1.5mm²铜芯耐火型聚氯乙烯绝缘电线，穿金属管、可挠（金属）电气导管、B1 级以上的钢性塑料管或封闭式线槽保护，不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔；

控制器为壁挂式（或嵌入式）墙上安装，其主显示屏高度宜为1.5m-1.8m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m，且应安装牢固，不倾斜，安装在轻质墙上时，应采取加固措施。控制器机箱侧面散热孔（兼出音孔）必须无遮挡物，保证畅通；

引入控制器的电缆或导线，应符合：配线应整齐，不宜交叉，并应固定靠牢；

电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易褪色；

端子板的每个接线端，接线不得超过2根；

电缆芯和导线，应留有不小于200mm的余量；

导线应绑扎成束，导线穿管、线槽后应将管口、槽口封堵；

控制器的主电源应有明显的永久性标志，并应直接与消防电源连接，严禁使用电源插头。控制器与其外接备用电源之间应直接连接；

控制器接地应牢固，并有明显的永久性标志。且必须良好接地，如果交流输入的接地端没有良好的接地，请使用机箱底板上所提供的接地端子使系统良好接地，对地电阻必须≤4 欧。
