海湾GST-LD-8300A输入模块结构、接线安装与布线

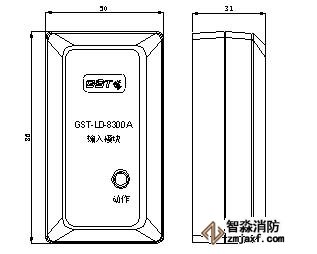

海湾GST-LD-8300A输入模块结构

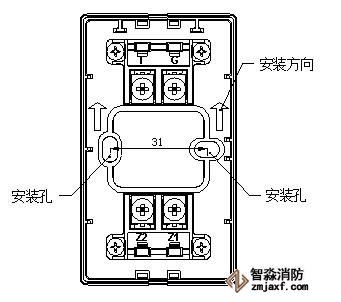

 　　海湾GST-LD-8300A输入模块对外端子示意如图

其中：

　　Z1、Z2：接控制器两总线，无极性

　　I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入

　　布线要求：信号总线Z1、Z2采用耐火RVS型双绞线，截面积≥1.0mm2；I、G采用耐火RV软线，截面积≥1.0mm2。

　　应用方法

　　模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。

　　GST-LD-8300A输入模块与现场设备的接线：

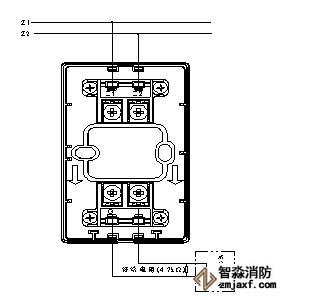

　　a.模块与具有常开无源触点的现场设备连接方法如图示。模块输入设定参数设为常开检线。

b.模块与具有常闭无源触点的现场设备连接方法如图示，模块输入设定参数设为常闭检线。
