海湾消防主机如何安装与调试

海湾消防主机如何安装与调试

3.1开箱检查

在安装以前,应首先对现场设备进行检查。

3.1.1工程配置检查

检查控制设备装箱单的内容是否与该工程配置相符。打开包装箱后,根据装箱单的内容对箱内的货物逐一检查,主要检查内容包括:安装使用说明书、保险管、备用螺丝、控制器钥匙等,核对无误后再对控制器外观进行必要的检查。各项检查中如发现有不符合要求的情况请与海湾公司市场服务部联系。

3.1.2控制器内部配置及连接状况检查

参照本说明书第2章中的介绍对控制器的内部配置进行检查,如回路板数量、手动消防启动盘配置、联动电源的情况等。同时检查一下各部件之间的连接关系并做必要的记录,如手动消防启动盘与回路板的连接关系、通讯回路与主板或通讯板的连接关系、回路板与各总线通道的连接关系等,以便在下面的安装调试中使用。若发现连接线有脱落、与说明书介绍不符合或标识不清等情况,请与海湾公司技术服务部联系。

3.2控制器的安装条件及方式

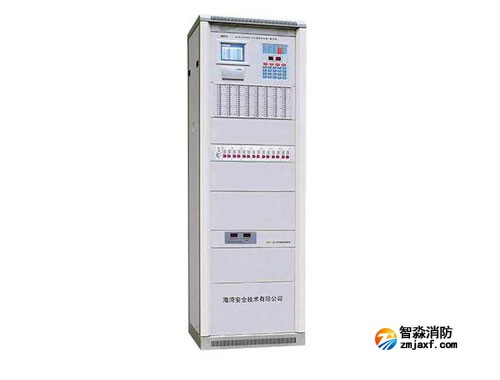

柜式控制器外形尺寸(长×宽×高):550mm×460mm×1715mm

琴台式控制器外形尺寸(长×宽×高,单节):555mm×863mm(包括台面)×1273mm

琴台式控制器外形尺寸(长×宽×高,双节):1050mm×863mm(包括台面)×1273mm

环境温度:0℃~+40℃

相对湿度≤95%,不凝露

安装距离:控制器后部维修通道宽度应大于1000mm

3.3开机检查

控制器进入现场后,应接通电源进行开机检查。检查内容包括:

(1)控制器的液晶屏、指示灯显示是否正常。

(2)观察控制器和手动消防启动盘的指示灯是否全部能点亮,进行声音测试时扬声器发声是否正确。

(3)注册结束后,显示的系统配置(包括回路板数,手动消防启动盘数,多线制控制盘数等)是否和实际相符。

(4)进入正常监视后,观察有无电源故障,操作主键盘、手动消防启动盘键盘是否有嘀嘀声,以及附加配备的设备是否正常。

(5)如在某一步发现异常,应按第9章的故障处理部分适当处理,如问题继续存在,应通知海湾公司技术服务部。

3.4外部设备检查

3.4.1外接线状态检查

检查与本控制器相连的总线状况,测量不同回路总线间及总线与地之间的绝缘电阻,回路的负载状况。其中,绝缘电阻应大于20MΩ,回路负载应大于1kΩ。

3.4.2设备检查

利用调试装置检查回路设备状况,即设备数量、编码及工作状态是否符合设计要求,排除存在的故障,做好系统连接的准备。

3.5接线和设置

主机及外部设备检查完毕后,如各项测试均符合要求,请参照第2章的有关说明将外部设备与主机进行正确的连接和对多线制控制盘、手动消防启动盘等进行设置。每一步连接后都应再次进行测试并将结果填写到“附录四 调试表格”中,以供调试和各种后续编程定义使用。

3.6调试

当接线完成后,经过仔细检查无误便可以进行开机调试了,调试可以参照以下步骤:

按第6章调试说明,进入调试状态。

查看总线设备的注册情况是否和“附录五 调试表格”中登记的情况一致,如发生大面积丢失,应首先检查联动电源和各楼层总线隔离器,然后对个别设备检查,再次注册,观察是否注册完全。

查看火灾显示盘的注册情况是否和“附录五 调试表格”中登记的情况一致,如有问题,重点检查A、B通讯线和24V电源线。

参照第5章设备定义部分定义火灾显示盘和总线设备。同时对联动设备定义手动消防启动盘操作键,并做好手动消防启动盘和多线制控制盘的标签纸分别插入和粘贴在相应的位置。

进行探测器报警试验、火灾显示盘传警试验、多线制控制盘操作试验。

退出调试状态,进入正常监控。

全面检查设备定义,修改不适当的部分。

编辑联动公式,进行自动联动试验。

接入重要设备(如气体灭火设备等),并培训操作者正确的操作使用方法。
