关于可开启外窗面积和可开启外窗有效面积的理解

文章来源：www.gsthwxf.com作者：海湾消防公司人气：2903日期：2023-08-09 10:35:31

关于可开启外窗面积和可开启外窗有效面积的理解

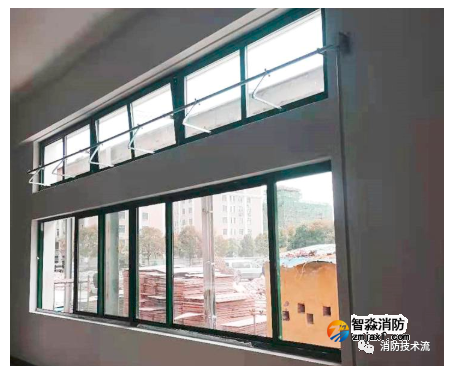

在消防设施检测验收过程中，对于采用自然排烟窗的可开启外窗的面积计算，存在争议，一般认为是需要考虑可开启外窗的开启角度、开启方式等因素，其实不然！我们尝试从规范条文的文字去理解其含义。

下面先看一波《建筑防烟排烟系统技术标准》GB51251-2017和《消防设施通用规范》GB55036-2022关于设置可开启外窗作为防烟或排烟设施的规定：

3.1.3 2）设有两个及以上不同朝向的可开启外窗，且独立前室两个外窗面积分别不小于2.0㎡，合用前室两个外窗面积分别不小于3.0㎡。

3.1.6 封闭楼梯间应采用自然通风系统，不能满足自然通风条件的封闭楼梯间，应设置机械加压送风系统。当地下、半地下建筑（室）的封闭楼梯间不与地上楼梯间共用且地下仅为一层时，可不设置机械加压送风系统，但首层应设置有效面积不小于1.2㎡的可开启外窗或直通室外的疏散门。

3.2.1 采用自然通风方式的封闭楼梯间、防烟楼梯间，应在最高部位设置面积不小于1.0㎡的可开启外窗或开口；当建筑高度大于10m时，尚应在楼梯间的外墙上每5层内设置总面积不小于2.0㎡的可开启外窗或开口，且布置间隔不大于3层。
3.2.2 前室采用自然通风方式时，独立前室、消防电梯前室可开启外窗或开口的面积不应小于2.0㎡，共用前室、合用前室不应小于3.0㎡。
3.2.3 采用自然通风方式的避难层（间）应设有不同朝向的可开启外窗，其有效面积不应小于该避难层（间）地面面积的2%，且每个朝向的面积不应小于2.0㎡。

3.3.12 设置机械加压送风系统的避难层（间），尚应在外墙设置可开启外窗，其有效面积不应小于该避难层（间）地面面积的1%。有效面积的计算应符合本标准第4.3.5条的规定。

4.6.3 除中庭外下列场所一个防烟分区的排烟量计算应符合下列规定：
1 建筑空间净高小于或等于6m的场所，其排烟量应按不小于60m³/（h·㎡）计算，且取值不小于15000m³ /h，或设置有效面积不小于该房间建筑面积2%的自然排烟窗（口）。
2 公共建筑、工业建筑中空间净高大于6m的场所，其每个防烟分区排烟量应根据场所内的热释放速率以及本标准第4.6.6条~第4.6.13条的规定计算确定，且不应小于表4.6.3中的数值，或设置自然排烟窗（口），其所需有效排烟面积应根据表4.6.3及自然排烟窗（口）处风速计算。

注：4 当公共建筑房间内与走道或回廊均需设置排烟时，其走道或回廊的机械排烟量可按60m³/（h·㎡）计算且不小于13000m³/h，或设置有效面积不小于走道、回廊建筑面积2%的自然排烟窗（口）

4.6.5 中庭排烟量的设计计算应符合下列规定：
1 中庭周围场所设有排烟系统时，中庭采用机械排烟系统的，中庭排烟量应按周围场所防烟分区中最大排烟量的2倍数值计算，且不应小于107000m³/h；中庭采用自然排烟系统时，应按上述排烟量和自然排烟窗（口）的风速不大于0.5m/s计算有效开窗面积。
2 当中庭周围场所不需设置排烟系统，仅在回廊设置排烟系统时，回廊的排烟量不应小于本标准第4.6.3条第3款的规定，中庭的排烟量不应小于40000m³/h；中庭采用自然排烟系统时，应按上述排烟量和自然排烟窗（口）的风速不大于0.4m/s计算有效开窗面积。

《消防设施通用规范》GB55036-2022

11.2.3 采用自然通风方式防烟的防烟楼梯间前室、消防电梯前室应具有面积大于或等于2.0㎡的可开启外窗或开口，共用前室和合用前室应具有面积大于或等于3.0㎡的可开启外窗或开口。
11.2.4 采用自然通风方式防烟的避难层中的避难区，应具有不同朝向的可开启外窗或开口，其可开启有效面积应大于或等于避难区地面面积的2％，且每个朝向的面积均应大于或等于2.0㎡。避难间应至少有一侧外墙具有可开启外窗，其可开启有效面积应大于或等于该避难间地面面积的2％，并应大于或等于2.0㎡。

《建筑防烟排烟系统技术标准》GB51251-2017 4.3.5 自然排烟窗（口）开启的有效面积尚应符合下列规定：
1 当采用开窗角大于70°的悬窗时，其面积应按窗的面积计算；当开窗角小于或等于70°时，其面积应按窗最大开启时的水平投影面积计算。
2 当采用开窗角大于70°的平开窗时，其面积应按窗的面积计算；当开窗角小于或等于70°时，其面积应按窗最大开启时的竖向投影面积计算。
3 当采用推拉窗时，其面积应按开启的最大窗口面积计算。
4 当采用百叶窗时，其面积应按窗的有效开口面积计算。
5 当平推窗设置在顶部时，其面积可按窗的1/2周长与平推距离乘积计算，且不应大于窗面积。
6 当平推窗设置在外墙时，其面积可按窗的1/4周长与平推距离乘积计算，且不应大于窗面积。

结论

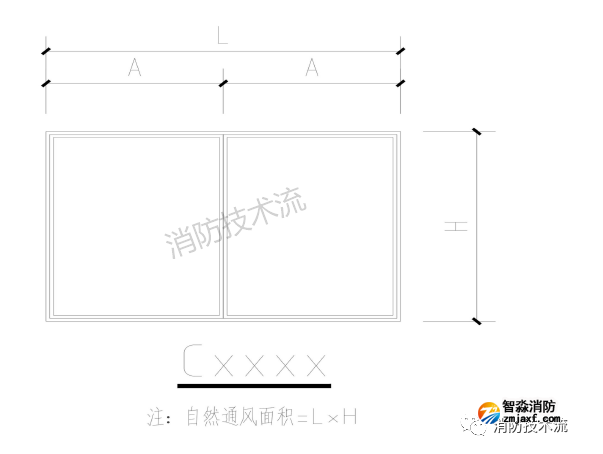

可以看出，规范对于自然排烟窗有些是可开启的有效面积，有些则不是，因此得出，规范上仅说明可开启外窗的面积并非指可开启部分的有效面积，无论是检测、验收，若规范明确是可开启的有效面积外窗，则需要按防排烟标准第4.3.5条的规定进行计算校核，若规范未明确是有效面积，则无需考虑开启角度等因素，而是直接按建筑门窗详图的可开启外窗整个窗扇的尺寸计算可窗口面积。
