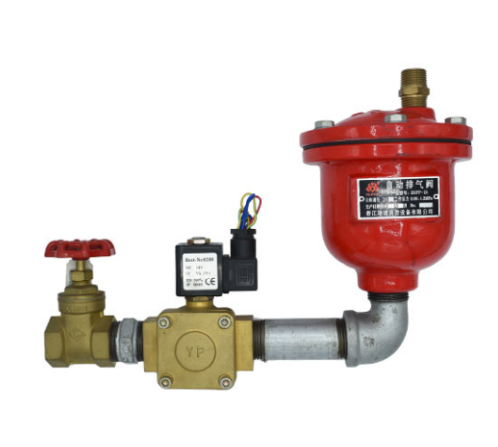

快速排气阀前的电动阀与消控室手动盘是如何连接的？

快速排气阀作为消防自动喷水灭火系统中关键的组件，能够迅速排除管道内的空气，保证系统在火灾发生时能够及时启动并提供水源。为了确保快速排气阀在紧急情况下能够可靠运行，通常在其前安装电动阀，并通过消控室的手动控制盘进行联动控制。本文将深入探讨快速排气阀前的电动阀与消控室手动盘之间的连接方式，分析不同的连接方案，并探讨其优缺点。

连接方式的设计原则必须围绕着保证系统的可靠性、可操作性、以及符合相关的消防规范。电动阀与消控室手动盘的联动，旨在赋予消防人员在必要时手动控制快速排气阀的能力，作为自动控制的有效补充，进一步提升消防系统的安全性。

一、电动阀的类型与选择

在连接方式的讨论之前，首先需要明确电动阀的类型。常见的电动阀类型包括：

• **电磁阀：**利用电磁力驱动阀芯开关，动作迅速，但通常口径较小，适用于较小的管道。

• **电动蝶阀：**利用电动执行器驱动蝶板旋转，口径较大，适用于较大的管道，且启闭速度相对较快。

• **电动球阀：**利用电动执行器驱动球体旋转，密封性能好，适用于需要较高密封性的场合。

选择电动阀的类型应根据管道尺寸、压力、流体特性、启闭速度等因素综合考虑。对于快速排气阀前的电动阀，通常选用电动蝶阀或电动球阀，以满足大口径管道的要求。

二、电动阀与消控室手动盘的连接方式

电动阀与消控室手动盘的连接方式主要分为以下几种：

1. 直接控制方式:

• **原理：**消控室手动盘直接提供电压信号给电动阀的电动执行器，控制阀门的开关。手动盘上设有独立的开关按钮，按下按钮时，电流流经电动阀的执行器，驱动阀门打开或关闭。

• **连接方式：**手动盘的输出端口直接连接至电动阀的控制回路，通常需要配备中间继电器，以放大信号并实现隔离。

• **优点：**线路简单，成本较低，易于维护。

• **缺点：**安全系数较低，容易受到外部干扰，且只能实现简单的开关控制，无法反馈阀门状态。如果线路故障，可能导致电动阀无法正常工作。

2. 信号传输与逻辑控制方式:

• **原理：**手动盘输出开关信号至消防报警主机(或PLC控制系统)，主机根据设定的逻辑控制电动阀的开关。同时，电动阀也将其状态信号(例如，阀门已打开、阀门已关闭)反馈至主机。

• **连接方式：**手动盘与消防报警主机(或PLC控制系统)通过信号线连接，电动阀的控制信号和状态信号也连接至主机。主机通过编程实现手动盘和电动阀之间的联动控制。

• **优点：**安全系数高，抗干扰能力强，能够实现复杂的逻辑控制，例如，只有在系统压力达到一定值时才能开启电动阀。同时，能够监控电动阀的状态，并将状态信息反馈至消控室，方便维护管理。

• **缺点：**线路复杂，成本较高，需要专业的编程和维护人员。

3. 基于消防模块的控制方式:

**原理：** 在消防报警主机中配置专门的消防模块，例如输入模块和输出模块。 手动盘的动作触发输入模块，主机根据预设程序通过输出模块控制电动阀的开关。 电动阀的状态信号也通过输入模块反馈给主机。
*   **连接方式：**  手动盘的开关信号连接到消防模块的输入端，消防模块的输出端连接到电动阀的控制回路，电动阀的状态信号连接到消防模块的另一个输入端。
*   **优点：**  相对信号传输与逻辑控制方式更加规范化，易于安装和维护，且符合消防规范的要求。 消防模块通常具有自检功能，可以及时发现线路故障。
*   **缺点：**  依赖于消防模块的功能和性能，灵活性相对较差。

三、安全措施与注意事项

在电动阀与消控室手动盘的连接过程中，必须采取必要的安全措施，以确保系统的安全可靠运行：

1. **电气隔离：**电动阀的控制回路与消防报警主机(或手动盘)之间必须进行电气隔离，以防止高压窜入低压控制回路，造成设备损坏或人身伤害。可以使用中间继电器或光耦等隔离器件。

2. **过载保护：**电动阀的电源回路必须配备过载保护装置，例如熔断器或断路器，以防止电路过载，造成设备损坏或火灾。

3. **接地保护：**电动阀的金属外壳必须可靠接地，以防止静电积累和漏电，确保人身安全。

4. **防雷保护：**在雷雨多发地区，需要在电动阀的电源回路和信号回路加装防雷保护装置，以防止雷击损坏设备。

5. **电缆选型：**电动阀的控制电缆必须选用阻燃电缆，且电缆的截面积应满足电流承载要求。

6. **标识清晰：**所有连接线缆和接线端子都必须有清晰的标识，以便于维护和排查故障。

7. **定期检查：**定期检查电动阀的运行状态，检查线路连接是否牢固，以及消防报警主机(或手动盘)的功能是否正常。

8. **符合规范：**连接方式的设计必须符合相关的消防规范，例如《自动喷水灭火系统设计规范》(GB 50084)等。

电动阀与消控室手动盘的连接方式是消防自动喷水灭火系统中至关重要的一环。不同的连接方式各有优缺点，应根据具体的应用场景和预算成本选择合适的方案。无论采用何种连接方式，都必须遵循安全第一的原则，采取必要的安全措施，确保系统的可靠运行。

未来，随着智能化技术的不断发展，电动阀与消控室手动盘的连接方式将更加智能化和网络化。例如，可以采用物联网技术，将电动阀的状态信息实时上传至云平台，方便远程监控和管理。此外，可以利用人工智能技术，对消防系统进行智能分析和预测，提前发现潜在的安全隐患。
